Парма БС-65Э [13/21] Бетоносмесителя загрузку барабана бетоносмесителя производите вручную при помощи лопаты

Содержание

• Парта 1
• Руководство по эксплуатации 1
• Оглавление 2
• Парта 2
• Внимательно изучите настоящее руководство по эксплуата ции и техническому обслуживанию 3
• Личная безопасность 3
• Парта 3
• Правила безопасности 3
• Рабочее место 3
• Уважаемый покупатель 3
• Меры безопасности при использовании удлинителя 4
• Парта 4
• Знаки и символы на корпусе бетоносмесителя 5
• Парта 5
• Основные части и узлы бетоносмесителя 6
• Парта 6
• Отличительные особенности бетоносмесителя 7
• Парта 7
• Основные технические данные бетоносмесителя 8
• Парта 8
• И зип 9
• Комплектность бетоносмесителя 9
• Опора передняя 1 шт 2 опора поперечная 1 шт 3 опора задняя 1 шт 4 силовой приводной блок 1 шт 5 верхняя часть барабана 1 шт 6 нижняя часть барабана в сборе 1 шт 7 колесо 2 шт 8 кронштейн 1 шт 9 рукоятка 1 шт 10 руководство по эксплуатации 1 шт 11 лопасти 2 шт 12 пакет с крепежом 1 шт 13 панель стопорная 1 шт 9
• Парта 9
• Рис 9
• Рис 2 комплектность бетоносмесителя 9
• Рис 2а комплектность зип 9
• Рис а 9
• Парта 10
• Сборка бетоносмесителя 10
• Парта 11
• _ не приближайте руки и другие части тела к барабану работающего бетоносмесителя и его вращающимся и дви жущимся узлам не останавливайте барабан бетоносме сителя принудительно какими либо предметами при проведении работ надевайте удобную одежду специальные защитные очки прочную обувь на нескользящей подошве 12
• Парта 12
• Подготовка бетоносмесителя к работе 12
• Подготовка и эксплуатация бетоносмесителя 12
• Пуск бетоносмесителя при загруженом барабане запрещен это приведет к перегрузке двигателя бетоносмесителя и его поломке 12
• Бетоносмесителя загрузку барабана бетоносмесителя производите вручную при помощи лопаты 13
• Вора производите только при вращающемся барабане 13
• Загрузку и выгрузку компонентов смеси и бетонного раст 13
• Не допускается бить по барабану бетоносмесителя для его 13
• Очистки от остатков бетонного раствора 13
• Парта 13
• Позиции наклона барабана 13
• Работа на бетоносмесителе 13
• Зубчатый венец барабана и сопряженная с ним вал шестерня 14
• И работающего бетоносмесителя так как это может привес ти к травме и увечьям 14
• Категорически запрещается выполнять смазку включенного 14
• Невыполнение этих требований может привести к высыха нию бетонного раствора внутри барабана дальнейшему вы ходу из строя бетоносмесителя и беспорядку не стройпло щадке 14
• Парта 14
• При выполнении любых операций по обслуживанию отключи 14
• Своевременно очищайте барабан бетоносмесителя и рабочую зону вокруг него от остатков бетонного раствора песка и других строительных материалов 14
• Смазке не подлежат 14
• Те бетоносмеситель от электрической питающей сети 14
• Техническое обслуживание 14
• Парта 15
• Правила хранения 15
• Транспортирование 15
• Возможные неисправности и способы ихустранения 16
• Все виды ремонта и технического обслуживания бетоносмеси 16
• Неисправность возможная причина способы устранения 16
• Парта 16
• Теля должны производиться квалифицированным персоналом 16
• Уполномоченных ремонтных мастерских 16
• Гарантийные обязательства 17
• Гарантия не распространяется на изделия с повреждениями наступившими в результате их эксплуатации с нарушением требований данного руководства 17
• Гарантия с инструмента снимается в случае 17
• Инструкции указанные в данном руководстве не относятся к абсолютно всем ситуациям которые могут возникнуть оператор должен осознавать что контроль над практи ческой эксплуатацией и соблюдение всех предосторожнос тей входит в его непосредственные обязанности 17
• Парта 17
• Парта 18
• Парта 20
• Рис 11 20
• Список частей 20
• 7 342 218 24 85 21
• Www uralopt ru 21
• Телефон центрального сервисного центра 21

Похожие устройства

• Парма БС-130Э Руководство по эксплуатации
• Парма БС-160Э Руководство по эксплуатации
• Парма БС-180Э Руководство по эксплуатации
• Парма БС-200Э Руководство по эксплуатации
• Парма БС-121Э Руководство по эксплуатации
• Парма БС-141Э Руководство по эксплуатации
• Парма БС-161Э Руководство по эксплуатации
• Парма БС-181Э Руководство по эксплуатации
• Парма БС-201Э Руководство по эксплуатации
• Парма М2 Руководство по эксплуатации
• Парма М3 Руководство по эксплуатации
• Парма М4 Руководство по эксплуатации
• Парма М5 Руководство по эксплуатации
• Парма М6 Руководство по эксплуатации
• Парма 165Д Руководство по эксплуатации
• Парма 200Д Руководство по эксплуатации
• Парма 255Д Руководство по эксплуатации
• Парма 355 МО Руководство по эксплуатации
• Парма Электрон УЗИ-8А Руководство по эксплуатации
• Парма Электрон УЗ-10 Руководство по эксплуатации

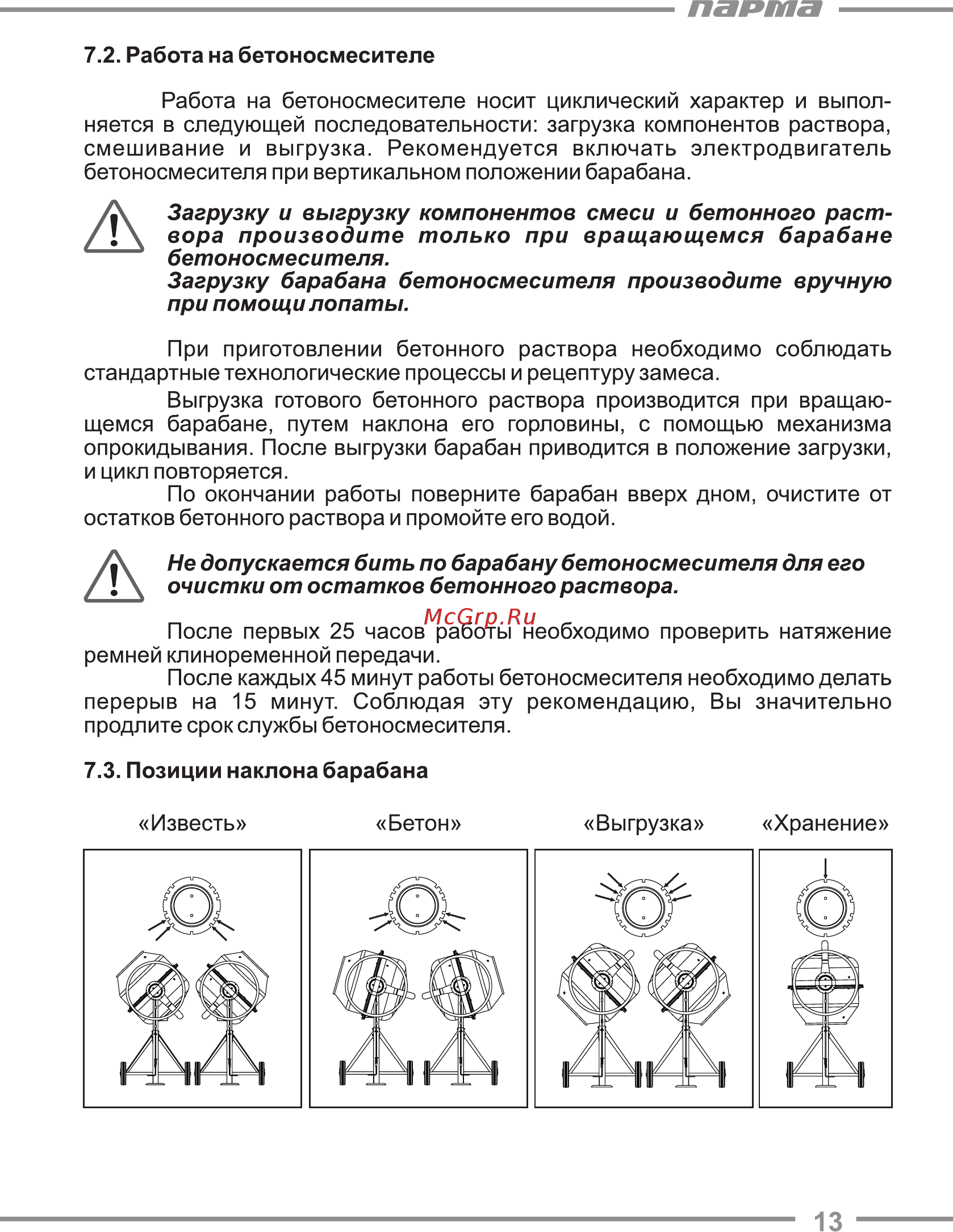

парта 7 2 Работа на бетоносмесителе Работа на бетоносмесителе носит циклический характер и выпол няется в следующей последовательности загрузка компонентов раствора смешивание и выгрузка Рекомендуется включать электродвигатель бетоносмесителя при вертикальном положении барабана Загрузку и выгрузку компонентов смеси и бетонного раст вора производите только при вращающемся барабане бетоносмесителя Загрузку барабана бетоносмесителя производите вручную при помощи лопаты При приготовлении бетонного раствора необходимо соблюдать стандартные технологические процессы и рецептуру замеса Выгрузка готового бетонного раствора производится при вращаю щемся барабане путем наклона его горловины с помощью механизма опрокидывания После выгрузки барабан приводится в положение загрузки и цикл повторяется По окончании работы поверните барабан вверх дном очистите от остатков бетонного раствора и промойте его водой Не допускается бить по барабану бетоносмесителя для его очистки от остатков бетонного раствора После первых 25 часов работы необходимо проверить натяжение ремней клиноременной передачи После каждых 45 минут работы бетоносмесителя необходимо делать перерыв на 15 минут Соблюдая эту рекомендацию Вы значительно продлите срок службы бетоносмесителя 7 3 Позиции наклона барабана Известь Бетон Выгрузка Хранение 13
