Руководство пользователя KH1508A/KH1516A
58
(Начало на предыдущей странице.)

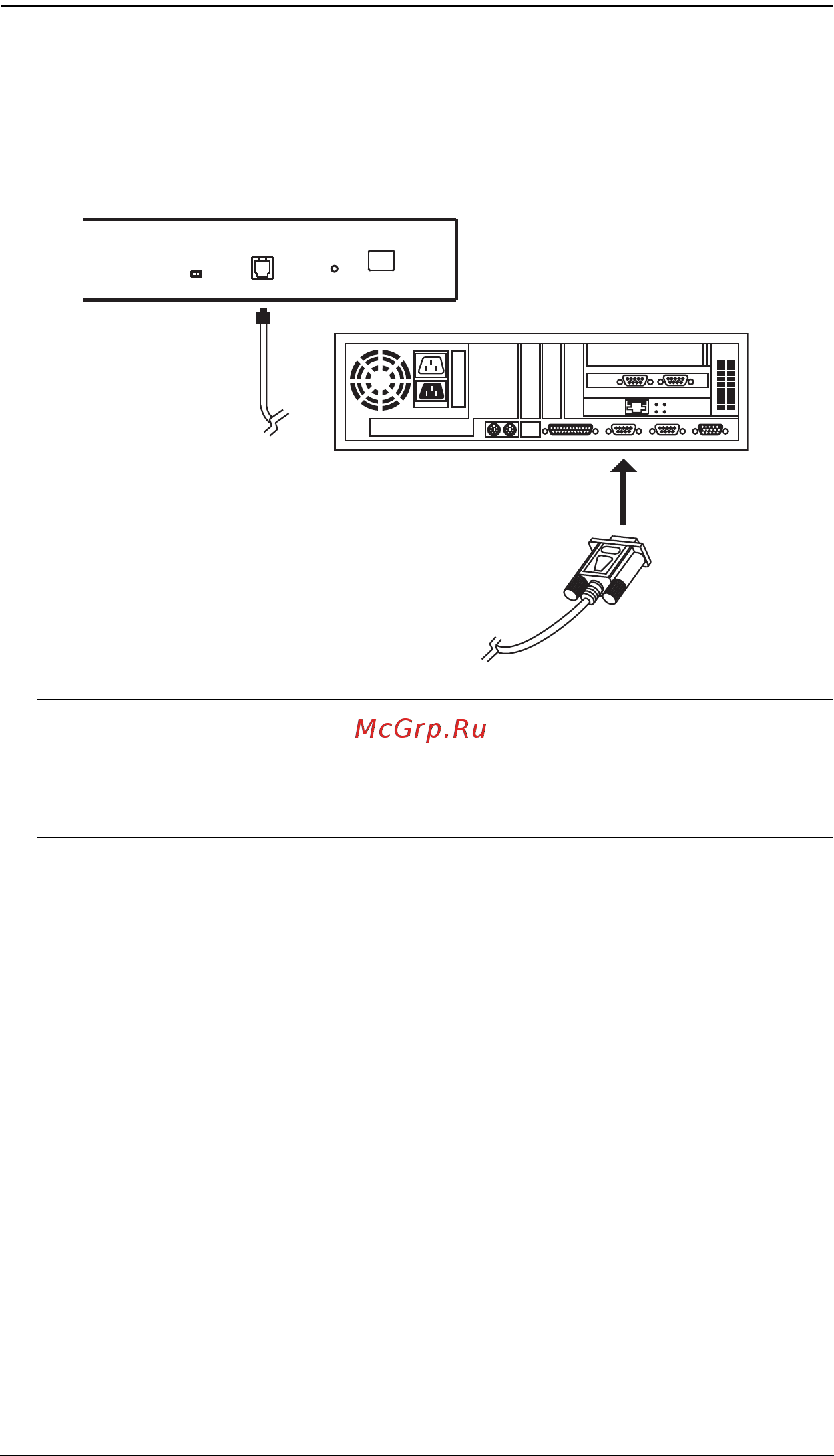

3. Используя кабель обновления прошивки (идет в комплекте с этим
устройством), соедините COM-порт компьютера с портом
обновления прошивки устройства.
Примечание. В системе с гирляндной цепью подключите кабель к
первой станции (главное устройство). Подключенные в цепи
станции (подчиненные) этой же модели получат обновление по
кабелям гирляндной цепи.
4. Выключите все компьютеры, кроме подключенных к обновляемым
соединительным кабелям. Для обновления соединительных кабелей
требуется питание от компьютеров. Не выключайте те станции
системы KVM, которые требуется обновить.
5. Используя консоль KVM-переключателя откройте экранное меню
(см. стр.29) и выберите функцию F4 ADM (АДМИНИСТРАТОР).
6. Перейдите к пункту FIRMWARE UPGRADE (ОБНОВЛЕНИЕ
ПРОШИВКИ). Нажмите [Ввод]
, а затем нажмите [Y] для вызова
режима обновления прошивки (см. стр. 40).
(Продолжение на следующей странице.)
