www.aten.com
サポートお問合せ窓口:+81-3-5615-5811
CS1762
A
/CS1764
A
USB DVI KVMP™ Switch – guida per l’utente
ダイレクト切替
ホットキー 機能
[Scroll Lock] [Scroll Lock] [n]
[Enter]
KVM、USBハブ、オーディオのすべてを同時に指定したポートに切り替えます。
このホットキーを実行すると、KVM、USB、オーディオをそれぞれ選択している
ポートが異なっていても、すべて同じポートに切り替えます。
[Scroll Lock] [Scroll Lock] [n]
[K] [Enter]
KVMコントロールのみを指定したポートに切り替えます。USBハブおよびオーデ
ィオ選択は現在のポートのままです。
[Scroll Lock] [Scroll Lock] [n]
[U] [Enter]
USBハブのみを指定したポートに切り替えます。KVMおよびオーディオ選択は現
在のポートのままです。
[Scroll Lock] [Scroll Lock] [n]
[S] [Enter]
オーディオのみを指定したポートに切り替えます。KVMおよびUSBハブ選択は現
在のポートのままです。
[Scroll Lock] [Scroll Lock] [n]
[K] [U] [Enter]
KVMコントロールおよびUSBハブを指定したポートに切り替えます。オーディオ
選択は現在のポートのままです。
[Scroll Lock] [Scroll Lock] [n]
[K] [S] [Enter]
KVMコントロールおよびオーディオを指定したポートに切り替えます。USBハブ
は現在のポートのままです。
[Scroll Lock] [Scroll Lock] [n]
[U] [S] [Enter]
USBハブおよびオーディオを指定したポートに切り替えます。KVMコントロール
は現在のポートのままです。
オートスキャン
ホットキー 機能
[Scroll Lock] [Scroll
Lock] [A] [Enter]
オートスキャンモードを有効にします。ポートの選択が5秒間隔で切り替わります。5秒
の時間間隔はデフォルトで設定されています。
[Scroll Lock] [Scroll
Lock] [A] [n] [Enter]
ポートの選択がn秒間隔で切り替わります。
ホットキーセッティングモード
ホットキーセッティングモードの起動
ホットキーセッティングモードは以下の手順で実行してください。
1. [Num Lock]キーを押したままにします。
2. [-]キーを押して離します。
3. [Num Lock]キーを離します。
手動によるポート切替:
•
ポート選択ボタンを1回押すと、KVM、オーディオ、USBをすべてそのポートに接続されているコ
システム要件
コンソール
• 最も高い解像度の画面を表示できるDVIモニター
• USBマウス
• USBキーボード
• マイク、スピーカー(オプション)
コンピューター
製品に接続するコンピューターには以下のハードウェア環境が必要です。
• DVIポート
注意:
表示画質はDVIディスプレイカードの品質に影響されますので、最適な状態で表示するため
にも高品質のディスプレイカードをご用意ください。
• USBタイプAポート
• オーディオポート(オプション)
ケーブル
本製品はコンピューターとの接続に、専用のDVI-D KVMケーブル(1.8m)を使用します。
2本(CS1762A)または4本(CS1764A)のKVMケーブルが製品に同梱されています。
注意:
表示画質は、使用するケーブルの品質と長さに影響されます。追加でこの専用ケーブルが必要
な場合は、販売店までお問い合わせください。
製品外観
フロントパネル
A
1. ポート選択ボタン
2. ポートLEDランプ
3. USBコンソールポート
4. オーディオポート
5. USB 2.0 ハブ
リアパネル
B
1. コンソールポート
2. KVMポート
3. 電源ジャック
4. USB 2.0 ハブ
セットアップ方法
C
1. USBキーボードとUSBマウスを、製品リアパネルのUSBコンソールポートに接続してください。
2. コンソールモニターを製品リアパネルのDVIコンソールポートに接続し、このモニターに電源を入れてくだ
さい。
3. メインで使用するマイクおよびスピーカーをそれぞれ製品フロントパネルのマイク、スピーカーの各ジャッ
クに接続してください。フロント、リアの両方にマイクやスピーカーが接続されている場合は、フロント側
のものが優先的に使用されます。
4. サブとなるマイクおよびスピーカーを、製品リアパネルのオーディオコンソールポートに接続してくださ
い。
5. 製品に同梱されているKVMケーブルのDVIコネクターを製品のKVMポートのDVIソケットに接続し、同じケ
ーブルに付属しているUSB、マイク、スピーカーの各コネクターをそのKVMポートに対応するUSB、マイ
ク、スピーカーの各ソケットに接続してください。
注意: 各コネクターは必ず同一のKVMポートに接続してください。(例:DVI、USB、マイク、スピーカーの
各コネクターをすべてポート1に接続) また、各ソケットにはそれぞれ接続するデバイスがアイコン表
示されていますので、接続時に参考にしてください。
6. KVMケーブルのもう片方の端を、製品に接続するコンピューターのUSB、モニター、マイク、スピーカーの
各ポートに接続してください。
7. USBデバイスを使用する場合は、USBハブセクションにあるのUSBタイプAポートに接続してください。
8. 同梱の電源アダプターを製品に接続し、その電源アダプターを電源に接続してください。
9. 製品に接続されているコンピューターに電源を入れてください。
操作方法
ポート切替
サイクル切替
ホットキー 機能
[Scroll Lock] [Scroll
Lock] [Enter]
KVM、USBハブ、オーディオのすべてを同時に次のポートに切り替えます。
(CS1762
A
の場合:例1→2、2→1、CS1764
A
の場合:例1→2、2→3、3→4、
4→1)
このホットキーを実行すると、KVM、USB、オーディオをそれぞれ選択してい
るポートが異なっていても、すべて同じポートに切り替えます。
[Scroll Lock] [Scroll
Lock] [K] [Enter]
KVMコントロールのみを次のポートに切り替えます。USBハブおよびオーディ
オ選択は現在のポートのままです。
[Scroll Lock] [Scroll
Lock] [U] [Enter]
USBハブのみを次のポートに切り替えます。KVMおよびオーディオ選択は現在
のポートのままです。
[Scroll Lock] [Scroll
Lock] [S] [Enter]
オーディオのみを次のポートに切り替えます。KVMおよびUSBハブ選択は現在
のポートのままです。
CS1762
A
/CS1764
A
USB
対応
DVI KVMP™
スイッチ ユーザーガイド
CS1762
A
/CS1764
A
USB DVI KVMP™빠른 사용자 설명서
제품 구성
콘솔
• 최고해상도 표현이 가능한 DVI 호환 모니터
• USB 마우스
• USB 키보드
• 마이크로폰과 스피커(옵션)
컴퓨터
• 다음 제품들은 각 컴퓨터에 설치되어 있어야 합니다.
• DVI 포트
주의: 화면 출력 품질은 DVI 디스플레이 카드 성능에 영향을 받습니다. 최고의 화면 출력을 위해서
고품질의 제품을 구매할 것을 권장합니다.
• 타입 USB 포트
• 오디오 포트(옵션)
케이블
이 스위치에서 동작하도록 특별히 제작된 1.8m DVI-D KVM 케이블 세트만 컴퓨터에 연결해야 합니
다. 2개(CS1762A) 혹은 4개(CS1764A)의 케이블 세트가 패키지에 포함되어 있습니다.
주의: 화면 출력 품질은 DVI 디스플레이 카드 성능에 영향을 받습니다. 추가 케이블 세트가 필요한
경우 사용자의 스위치 구매처로 연락하십시오.하드웨어 리뷰
전면
A
1. 포트 선택 버튼
2. 포트 LED
3. USB 콘솔 포트
4. 오디오 포트
5. USB 2.0 허브
후면
B
1. 콘솔 포트 선택
2. KVM 포트 선택
3. 전원 잭
4. USB 2.0 허브
하드워에 설치
C
1. USB 키보드와 USB 마우스를 장치 후면 패널 에 있는 USB 콘솔 포트에 연결하십시오.
2. 콘솔 모니터를 장치 후면 패널에 있는 DVI 콘솔 포트에 연결하고 모니터의 전원을 켜십시오.
3. 마이크로폰과 스피커를 장치 전면 패널에 있는 콘솔 마이크로폰 및 스피커 잭에 연결하십시오.
4. 장치 후면 패널에 있는 콘솔 오디오 포트에 추가로 마이크로폰과 스피커를 연결하십시오.
5. 패키지에서 제공된 KVM 케이블 세트를 이용하여 DVI 커넥터를 스위치의 KVM 포트에 있는 DVI 포
트에 연결하고, USB, 마이크로폰, 스피커 커넥터를 각각 일치하는 USB, 마이크로폰, 스피커 소켓에
연결하십시오.
주의: 같은 KVM 포트 소켓(1번 포트의 모든 소켓, 2번 포트의 모든 소켓, 등)에 모두 연결되어 있는
지 확인하십시오. 각 소켓은 그 장치를 가리키는 적절한 아이콘이 표시되어 있습니다.
6. USB, 비디오, 마이크로폰, 스피커 케이블의 다른 한쪽 끝을 컴퓨터에 있는 각 포트에 연결하십시오.
7. 사용자의 USB 주변 장치를 USB 허브 섹션에 있는 A 타입 소켓에 연결하십시오.
8. 사용자의 스위치에 맞는 전원 어댑터를 AC 전원에 연결하고, 스위치의 전원 잭에 전원 어댑터를 연
결하십시오.
9. 컴퓨터의 전원을 켜십시오.
동작
포트 스위칭
포트를 통한 순환
핫키 실행
[Scroll Lock] [Scroll
Lock] [Enter]
현재 KVM 사용권한을 가지고 있는 포트에서 KVM, USB 허브, 오디오
사용 권한을 설비 내의 다음 포트로 가져옵니다. (CS1762
A
: 1 에서 2, 2
에서 1. CS1764
A
: 1 에서 2, 2 에서 3, 3 에서 4, 4 에서 1).
주의: KVM, USB 허브, 오디오 사용 권한이 각각 다른 포트에 있었던
경우 모두 같은 포트로 이동합니다.
[Scroll Lock] [Scroll
Lock] [K] [Enter]
KVM 사용 권한만을 설비 내의 다음 포트로 가져옵니다. USB, 오디오
사용 권한은 이전 그대로 유지됩니다.
[Scroll Lock] [Scroll
Lock] [U] [Enter]
USB 허브 사용 권한만을 설비 내의 다음 포트로 가져옵니다. KVM,
오디오 사용 권한은 이전 그대로 유지됩니다.
[Scroll Lock] [Scroll
Lock] [S] [Enter]
오디오 사용 권한만을 설비 내의 다음 포트로 가져옵니다. KVM, USB
허브 사용 권한은 이전 그대로 유지됩니다.
바로 포트로 가기
핫키 실행
[Scroll Lock] [Scroll Lock]
[n] [Enter]
KVM, USB, 오디오 사용 권한을 특정 포트 ID와 일치하는 포트와 연결된
컴퓨터로 가져옵니다. KVM, USB, 오디오 사용 권한이 각각 다른 포트에
있었던 경우 모두 같은 포트로 이동합니다.
[Scroll Lock] [Scroll Lock]
[n] [K] [Enter]
KVM 사용 권한만을 특정 포트 ID와 일치하는 포트와 연결된 컴퓨터로
가져옵니다. USB 허브, 오디오 사용 권한은 이전 그대로 유지됩니다.
[Scroll Lock] [Scroll Lock]
[n] [U] [Enter]
USB 허브 사용 권한만을 특정 포트 ID와 일치하는 포트와 연결된 컴퓨터로
가져옵니다. KVM, 오디오 사용 권한은 이전 그대로 유지됩니다.
[Scroll Lock] [Scroll Lock]
[n] [S] [Enter]
오디오 사용 권한만을 특정 포트 ID와 일치하는 포트와 연결된 컴퓨터로
가져옵니다. KVM, USB 허브 사용 권한은 이전 그대로 유지됩니다.
[Scroll Lock] [Scroll Lock]
[n] [K] [U] [Enter]
KVM, USB 허브 사용 권한을 특정 포트 ID와 일치하는 포트와 연결된
컴퓨터로 가져옵니다 오디오 사용 권한은 이전 그대로 유지됩니다.
[Scroll Lock] [Scroll Lock]
[n] [K] [S] [Enter]
KVM, 오디오 사용 권한을 특정 포트 ID와 일치하는 포트와 연결된
컴퓨터로 가져옵니다 USB 사용 권한은 이전 그대로 유지됩니다.
[Scroll Lock] [Scroll Lock]
[n] [U] [S] [Enter]
USB 허브, 오디오 사용 권한을 특정 포트 ID와 일치하는 포트와 연결된
컴퓨터로 가져옵니다 KVM 사용 권한은 이전 그대로 유지됩니다.
오토 스캐닝
핫키 실행
[Scroll Lock] [Scroll
Lock] [A] [Enter]
오토 스캔을 실행합니다. KVM 사용 권한이 포트에서 포트로 5초
간격으로 순환합니다. 5초 간격은 기본 설정입니다.
[Scroll Lock] [Scroll
Lock] [A] [n] [Enter]
KVM 사용 권한이 포트에서 포트로 n초 간격으로 순환합니다.
핫키 설정 모드
HSM 실행
HSM을 실행하려면 다음을 수행하십시오.:
1. Num Lock 키를 누르고 계십시오.
2. minus 키를 눌렀다 떼십시오.
3. Num Lock 를 떼십시오.
ンピューターに切り替えます。
•
ポート選択ボタンを2回押すと、オーディオをそのポートに接続されているコンピューターに切り
替えます。
•
ポート選択ボタンを2秒以上長押しすると、KVMだけをそのポートに接続されているコンピュータ
ーに切り替えます。
•
ポート選択ボタンの1と2を同時に2秒以上長押しすると、オートスキャンモードを開始します。
ホットキーセッティングモード一覧
キー 機能
[H] ホットキーセッティングモード起動キーをデフォルトまたは代替キーに変更します。
[T] ポート切替キーをデフォルトまたは代替キーに変更します。
[F2] Macキーボードのエミュレーションを有効にします。
[F3] Sunキーボードのエミュレーションを有効にします。
[F10] そのポートのキーボードOSを自動検出します。
[F4] 現在のホットキー設定を、テキストエディタに出力します。
[F5] すべてのUSBデバイスをリセットします。
[F6] [nn]
[Enter]
キーボード言語のレイアウトを設定します。
注意: 「nn」の部分にはキーボード言語のコ
ードを表す2桁の数字を入力してください。例えば、英語(アメリカ)の場合は33、フラン
ス語の場合は08、日本語の場合は15を設定します。
[B] ビープ音のON/OFFを切り替えます。
[X] [Enter] ポート切替キーを有効または無効にします。
[R] [Enter] ホットキーの設定をデフォルトの状態にリセットします。
[u][p][g][r][a]
[d][e][Enter]
ファームウェアアップグレードモードを起動します。
[D]
ビデオダイナシンク機能(PC起動時やポート切替時にまれに発生する、解像度設定が変わ
ってしまう問題を解決するATENの技術)を実行します。
[S] プッシュボタンのデフォルト/代替設定を切り替えます。
[M] マウスエミュレーションの有効/無効を切替えます。
[W] マウスによるポート切替機能を有効/無効にします。
[F1]
キーボードとマウスを特殊なOSの下で標準104キーキーボードとマウスとして使用するた
めにキーボードとマウスをSPCモードに設定します。
수동 스위칭
수동 포트 선택
• 포트 선택 버튼을 1번 누르면 KVM, 오디오, USB 사용권한을 일치하는 포트에 연결된 컴퓨터로 가
져옵니다.
• 포트 선택 버튼을 2번 누르면 오디오 사용 권한을 일치하는 포트에 연결된 컴퓨터로 가져옵니다.
• 포트 선택 버튼을 2초 이상 누르면 KVM 사용 권한만을 일치하는 포트에 연결된 컴퓨터로 가져옵니다.
• 포트 선택 버튼 1,2번을 동시에 2초 동안 누르고 있으면 오토 스캔 모드를 시작합니다.
HSM 요약 테이블
키 기능
[H] 기본 설정과 수동 HSM 실행 키 사이를 토글합니다.
[T] 기본 설정과 수동 포트 스위칭 키 사이를 토글합니다.
[F2] Mac 키보드 에뮬레이션을 사용합니다.
[F3] Sun 키보드 에뮬레이션을 사용합니다.
[F10] 키보드 운영 체제를 자동으로 감지합니다.
[F4] 스위치의 현재 설정을 메모장이나 워드 프로세서로 인쇄합니다.
[F5] 모든 USB 장치들을 리셋 합니다.
[F6] [nn] [Enter]
키보드 언어 레이아웃을 설정합니다. 주의: nn은 2자리 숫자로 다음 키보드 언어
코드를 가리킵니다. : 영어(미국) 33, 프랑스어 33, 일본어 15
[B] 경고음 on/off 를토글합니다.
[X] [Enter] 포트 스위칭 키를 사용하거나 사용하지 않도록 합니다.
[R] [Enter] 핫키 설정을 기본 설정으로 리셋합니다.
[u][p][g][r][a]
[d][e][Enter]
펌웨어 업그레이드 모드를 실행합니다.
[D]
부팅 시 디스플레이 문제를 해결하고 포트 사이를 스위칭 할 때 해상도를 최적화
하는 ATEN사의 독보적인 기술인 비디오 DynaSync를 실행합니다.
[S] 기본 설정 및 추가 푸시버튼 동작 설정 사이를 토글합니다.
[M] 마우스 에뮬레이션 기능 사용 여부를 설정합니다.
[W] 마우스 포트 스위칭을 사용/중지합니다.
[F1]
키보드와 표준(104키) 키보드 및 마우스와 같은 특수 운영체제에서 동작 할 수
있도록 SPC 모드를 사용하기 위해 마우스를 설정합니다.

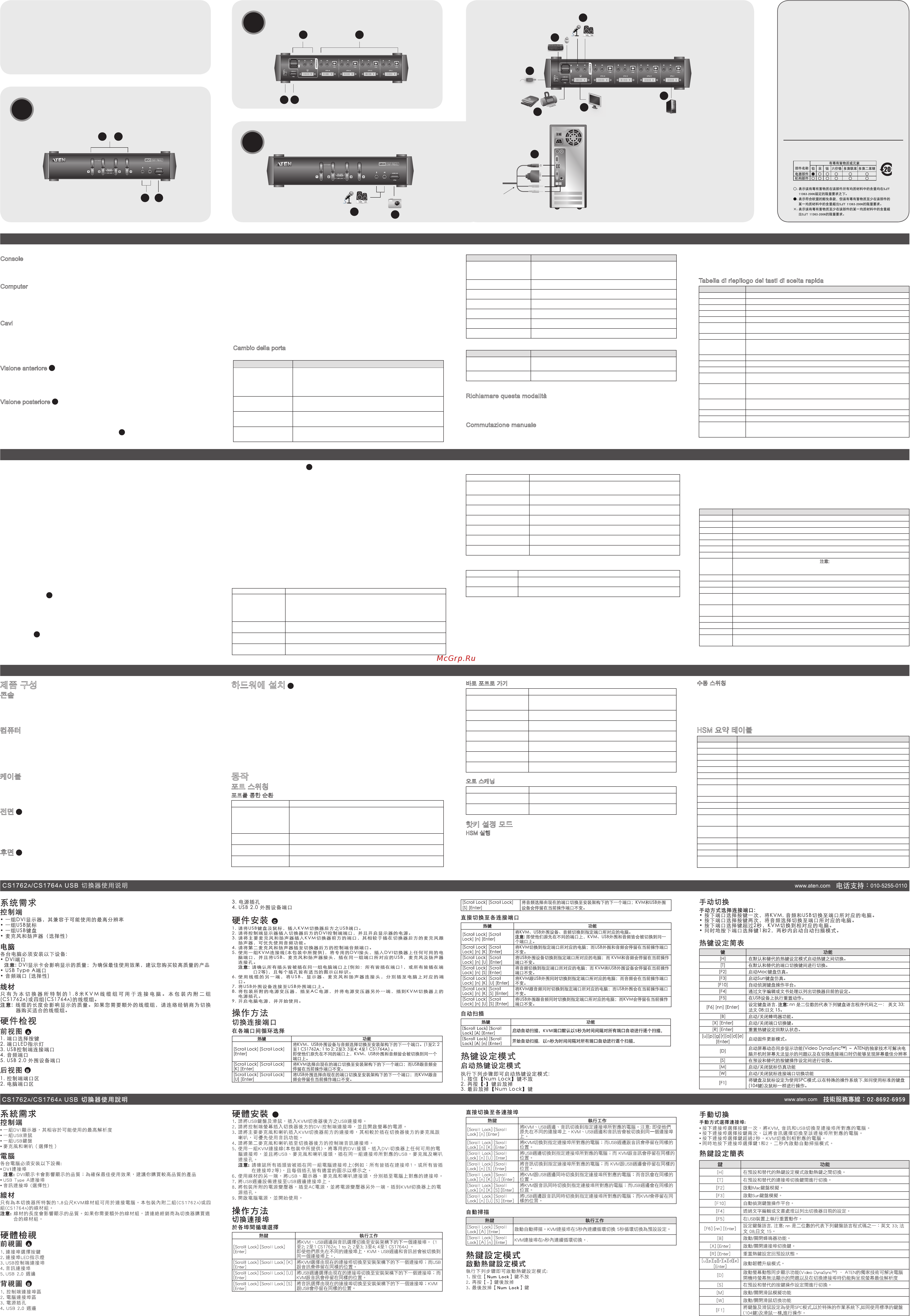

Rear View
B
1 CS1762
A
/ CS1764
A
USB DVI KVMP™ Switch
2 Custom KVM Cables sets (DVI-D) (CS1762
A
)
4 Custom KVM Cable Sets (DVI-D) (CS1764
A
)
1 Power Adapter
1 User Instructions
Package Contents:
Front View
A
Hardware Installation
C
1
&
2
3 4
1
4
2
3
4
1
8
7
2
5
4
7
5
2
8
3
7
7
3
1
3 4
2
1
4
2
3
Requisiti
Console
• Un monitor compatibile DVI con la più alta risoluzione possibile
• Un mouse USB
• Una tastiera USB
• Microfono ed altoparlanti (opzionale)
Computer
In ogni computer deve essere installato il seguente equipaggiamento:
• Una porta DVI
Nota: La qualità della visualizzazione viene infl uenzata dalla qualità della scheda video DVI
Per ottenere il risultato migliore, si consiglia di acquistare prodotti di alta qualità.
• Porta USB tipo A
• Porte audio (opzionale)
Cavi
Per collegare i computer, possono essere utilizzati solo cavi KVM DVI-D da 1,8 m, progettati
specificamente per questi switch. Alla confezione sono acclusi due (CS1762
A
) o quattro
(CS1764
A
) cavi.
Nota: La qualità della visualizzazione viene infl uenzata dalla qualità e dalla lunghezza die
cavi. Nel caso in cui fossero necessari ulteriori cavi, contattare il proprio rivenditore per
acquistare quelli più appropriati allo switch.
Hardware
Visione anteriore
A
1. Pulsanti di selezione della porta
2. LED della porta
3. Porte USB della console
4. Porte audio
5. Hub USB 2.0
Visione posteriore
B
1. Sezione della porta di collegamento alla console
2. Sezione della porta KVM
3. Presa d’alimentazione
4. Hub USB 2.0
Installazione dell’hardware
C
1. Collegare la tastiera ed il mouse USB alle porte USB per la console poste sul pannello posteriore
del dispositivo.
2. Collegare il monitor della console alla porta DVI per la console posta sul pannello posteriore del
dispositivo e accenderlo.
3. Collegare il microfono e gli altoparlanti principali alle prese del microfono e degli altoparlanti della
console poste sul pannello anteriore del dispositivo. Il microfono e gli altoparlanti collegati a questo
pannello hanno la priorità rispetto a quelli del pannello posteriore.
4. Collegare il microfono e gli altoparlanti secondari alle porte audio della console poste sul pannello
posteriore del dispositivo.
5. Con un cavo KVM (in dotazione) collegare il connettore DVI a una qualsiasi presa DVI disponibile
nella sezione della porta KVM dello switch e collegare i connettori degli acclusi microfono e
altoparlanti nelle corrispondenti prese USB, per il microfono e per gli altoparlanti.
Nota:
Verifi care che tutte le spine siano collegate alle stesse prese dalla porta KVM (tutte sulla
porta 1, tutte sulla porta 2, ecc.) e che ogni presa si contrassegnata dalla relativa icona.
6. All’altra estremità del cavo, inserire i cavi USB, video, del microfono e degli altoparlanti nelle
rispettive porte sul computer.
7. Inserire le periferiche USB nelle prese di tipo A nella sezione dell’hub USB.
8. Inserire il cavo dell’alimentatore in dotazione in una presa di corrente, quindi inserire
l’altra
estremità nella presa d’alimentazione dello switch.
9. Accendere i computer
Funzionamento
Cambio della porta
Spostarsi ciclicamente fra le porte
Tasti di scelta rapida Azione
[Bloc Scroll] [Bloc Scroll]
[Invio]
Seleziona il gruppo KVM, l’hub USB e l’audio alla porta successiva ,
sull’installazione, a quella il cui KVM è attualmente selezionato (da 1 a
2 e da 2 a 1 per CS1762
A
; da 1 a 2, da 2 a 3, da 3 a 4 e da 4 a 1 per
CS1764
A
).
Verranno selezionati il KVM, l’hub USB e l’audio di questa porta anche
se all’inizio si trovavano su porte diverse
[Bloc Scroll] [Bloc Scroll]
[K] [Invio]
Seleziona solo il KVM della porta successiva, nell’installazione,
a quella il cui KVM è attualmente selezionato L’USB e l’audio
selezionati rimangono gli stessi.
[Bloc Scroll] [Bloc Scroll]
[U] [Invio]
Seleziona solo l’USB della porta successiva, nell’installazione,
a quella il cui USB è attualmente selezionato Il KVM e l’audio
selezionati rimangono gli stessi.
[Bloc Scroll] [Bloc Scroll]
[S] [Invio]
Seleziona solo l’audio della porta successiva, nell’installazione,
a quella il cui audio è attualmente selezionato Il KVM e l’USB
selezionati rimangono gli stessi.
Andare direttamente ad una porta
Tasti di scelta rapida Azione
[Bloc Scroll] [Bloc Scroll] [n]
[Invio]
Seleziona il KVM, l’USB e l’audio del computer collegato alla porta
corrispondente all’ID della porta specifi cato. Attenzione! Vengono selezionati
il KVM, l’USB e l’audio di questa porta anche se, all’inizio, si trovavano su
porte differenti.
[Bloc Scroll] [Bloc Scroll] [n] [K]
[Invio]
Seleziona solo il KVM del computer attaccato alla porta specifi cata. L’hub
USB e l’audio selezionati rimangono gli stessi.
[Bloc Scroll] [Bloc Scroll] [n] [U]
[Invio]
Seleziona solo l’hub USB del computer collegato alla porta specifi cata. Il
KVM e l’audio selezionati rimangono gli stessi.
[Bloc Scroll] [Bloc Scroll] [n] [S]
[Invio]
Seleziona solo l’audio del computer collegato alla porta specifi cata. Il KVM e
l’USB selezionati rimangono gli stessi.
[Bloc Scroll] [Bloc Scroll] [n] [K]
[U] [Invio]
Seleziona il KVM e l’hub USB del computer collegato alla porta specifi cata.
L’audio selezionato rimane lo stesso.
[Bloc Scroll] [Bloc Scroll] [n] [K]
[S] [Invio]
Seleziona il KVM e l’audio del computer collegato alla porta specifi cata. L’USB
selezionato rimane lo stesso.
[Bloc Scroll] [Bloc Scroll] [n] [U]
[S] [Invio]
Seleziona l’hub USB e l’audio del computer collegato alla porta specifi cata. Il
KVM selezionato rimane lo stesso.
Scansione automatica
Tasti di scelta rapida Azione
[Bloc Scroll] [Bloc Scroll] [A]
[Invio]
Richiama la modalità Scansione automatica. Il KVM si sposta ciclicamente
da una porta all’altra a intervalli di 5 sec. Un intervallo di 5 sec costituisce
l’impostazione predefi nita.
[Bloc Scroll] [Bloc Scroll] [A] [n]
[Invio]
Il KVM si sposta ciclicamente da una porta all’altra a intervalli di n secondi.
Modalità d’impostazione dei tasti di scelta rapida
Richiamare questa modalità
Per attivare questa modalità, procedere come segue:
1. Premere e tenere premuto il tasto Bloc Num.
2. Premere e rilasciare il tasto ‘meno’
3. Rilasciare il tasto Bloc Num
Commutazione manuale
Selezione manuale della porta:
• Premere il pulsante di selezione della porta una volta per spostare il KVM, l’audio e l’USB sul
computer connesso alla porta corrispondente.
• Premere il pulsante di selezione della porta due volte per spostare l’audio sul computer
connesso alla porta corrispondente.
• Premere e tenere premuto il pulsante di selezione della porta per più di due sec per spostare
solo il KVM sul computer connesso alla porta corrispondente.
• Premere e tenere premuti i pulsanti 1 e 2 di selezione della porta contemporaneamente per 2
secondi per attivare la Modalità Scansione automatica.
Tabella di riepilogo dei tasti di scelta rapida
Tasto Funzione
[H] Si sposta fra i tasti di attivazione HSM predefi nito ed alternativo
[T] Si sposta fra i tasti di cambiamento della porta predefi nito ed alternativo
[F2] Abilita l’emulazione della tastiera Mac.
[F3] Abilita l’emulazione della tastiera Sun.
[F10] Rileva automaticamente la piattaforma operativa della tastiera
[F4]
Stampa le impostazioni attuali dello switch tramite un programma di
elaborazione di testo (editor di testo o word processor)
[F5] Esegue un ripristino di tutti i dispositivi USB.
[F6] [nn] [Invio]
Imposta la lingua della tastiera. Nota: nn è un numero a due cifre che
rappresenta una dei seguenti codici per la lingua della tastiera: USA 33;
francese 08; giapponese 15.
[B] Attiva e disattiva il segnale acustico di On/Off
[X] [Invio] Attiva e disattiva i tasti di cambiamento della porta
[R] [Invio] Riporta le impostazioni dei tasti di scelta rapida sui valori predefi niti
[u] [p] [g] [r] [a] [d] [e]
[Invio]
Richiama la Modalità aggiornamento fi rmware
[D]
Richiama Video DynaSync™, l’esclusiva tecnologia di ATEN che elimina i
problemi di visualizzazione all’avvio e ottimizza la risoluzione quando si passa
da una porta all’altra.
[S]
Si sposta fra le impostazioni di funzionamento predefi nito e alternativo del
pulsante.
[M] Abilita/Disabilita la funzione di emulazione del mouse
[W] Attiva/disattiva il cambio della porta del mouse.
[F1]
Per impostare tastiera e mouse per utilizzare la modalità SPC in modo
da poter funzionare con sistemi operativi speciali come mouse e tastiera
standard (a 104 tasti).
6
KVM Cable
6
Important Notice
Considering environmental protection, ATEN
does not provide a fully printed user manual
for this product. If the information contained
in the Quick Start Guide is not enough for
you to configure and operate your product,
please visit our website www.aten.com, and
download the full user manual.
Online Registration
http://eservice.aten.com
Technical Phone Support
International:
886-2-86926959
North America:
1-888-999-ATEN Ext: 4988
United Kingdom:
44-8-4481-58923
The following contains information that relates
to China:
www.aten.com
www.aten.com Phone: 02-467-6789
Содержание
- 2 86926959 1
- 8 4481 58923 1
- 888 999 aten ext 4988 1
- A dvi compatible monitor capable of the highest possible resolution a usb style mouse a usb style keyboard microphone and speakers optional 1
- Accès direct à un port 1
- All information documentation firmware software utilities and specifi cations contained in this package are subject to change without prior notifi cation by the manufacturer please visit our website http www aten com download cid dds for the most up to date versions 1
- Alternar entre los puertos 1
- Auf jedem system muss folgendes installiert werden ein dvi port hinweis die bildqualität hängt stark von der qualität der verwendeten dvi grafi kkarte ab für optimale ergebnisse sollten sie ggf eine hochwertige grafi kkarte erwerben usb anschluss typ a audioports optional 1
- Auto scanning 1
- Automatische portumschaltung 1
- Bloq despl bloq despl intro 1
- Bloq despl bloq despl k intro pasa solamente el control kvm del puerto que lo lleva actualmente al puerto siguiente de la instalación la transmisión de la señal usb y la de audio se mantienen en los puertos que ya están activados 1
- Bloq despl bloq despl s intro 1
- Bloqdespl bloqdespl u intro 1
- Botones de selección de puerto 2 indicadores led de los puertos 3 puertos de consola usb 4 puertos de audio 5 concentrador usb 2 1
- Boutons de sélection de port 2 voyants des ports 3 ports de console usb 4 ports audio 5 concentrateur usb 2 1
- Bzw vier cs176 1
- Cable sets are provided with this package note the quality of the display is affected by the quality and length of the cables if you need additional cable sets please contact your dealer to purchase the appropriate ones for your switch 1
- Commutation automatique 1
- Conmutación automática 1
- Considering environmental protection aten does not provide a fully printed user manual for this product if the information contained in the quick start guide is not enough for you to configure and operate your product please visit our website www aten com and download the full user manual 1
- Console port section 2 kvm port section 3 power jack 4 usb 2 hub 1
- Cycling through the ports 1
- Ein dvi kompatibler monitor der in der lage ist die höchstmögliche aufl ösung darzustellen eine usb maus eine usb tastatur mikrofon und lautsprecher optional 1
- En cada ordenador se tienen que tener instalados los siguientes componentes un puerto dvi nota la calidad de imagen viene afectada por la calidad de la tarjeta gráfi ca dvi para obtener los mejores resultados le recomendamos que adquiera un producto de alta calidad puerto usb de tipo a puertos de audio opcional 1
- Going directly to a port 1
- Hinweis 1
- Hotkey action 1
- Hotkey aktion 1
- Http eservice aten com 1
- Jeux de câbles kvm dvi d de 1 8 m uniquement ils sont spécialement conçus pour fonctionner avec ce commutateur et peuvent être utilisés pour établir la liaison avec les ordinateurs deux pour le cs176 1
- Jeux de câbles sont livrés avec le produit remarque la qualité de l affi chage est infl uencée par la qualité et la longueur des câbles si vous avez besoins de jeux de câbles supplémentaires veuillez contacter votre revendeur afi n d acquérir les jeux de câbles adaptés à votre commutateur 1
- Juegos de cables vienen incluidos con la unidad nota la calidad de imagen viene afectada por la calidad y la longitud de los cables empleados si necesita más juegos de cables póngase en contacto con su revendedor para adquirir los apropiados para su conmutador 1
- Kabelsets gehören zum lieferumfang hinweis die bildqualität hängt stark von der qualität und länge der verwendeten kabel ab falls sie zusätzliche kabelsets benötigen wenden sie sich bitte an ihren fachhändler um die für ihren switch geeigneten modelle zu erwerben 1
- Key function 1
- Konsolportabschnitt 2 kvm portabschnitt 3 stromeingangsbuchse 4 usb 2 hub 1
- Les composants suivants doivent être installés sur chaque ordinateur un port dvi remarque la qualité de l affi chage est infl uencée par la qualité de la carte d affi chage dvi pour de meilleurs résultats il est conseillé d acheter un produit de haute qualité port usb de type a ports audio facultatifs 1
- O cuatro para el cs176 1
- Only 1 m dvi d kvm cable sets which are specifi cally designed to work with this switch may be used to link to the computers two cs176 1
- Or four cs176 1
- Ou quatre pour le cs176 1
- Pasa solamente la señal usb del puerto que la lleva actualmente al puerto siguiente de la instalación el control kvm y la transmisión de la señal de audio se mantienen en los puertos que ya están activados 1
- Pasa solamente la transmisión de la señal de audio del puerto que la lleva actualmente al puerto siguiente de la instalación el control kvm y la transmisión de la señal usb se mantienen en los puertos que ya están activados 1
- Pasar directamente a un puerto 1
- Passage d un port à l autre 1
- Port selection pushbuttons 2 port leds 3 usb console ports 4 audio ports 5 usb 2 hub 1
- Portauswahl drucktasten 2 port leds 3 usb konsolanschlüsse 4 audioports 5 usb 2 hub 1
- Ports direkt anwählen 1
- Portumschaltung 1
- Raccourcis clavier action 1
- Remarque 1
- Rollen rollen enter 1
- Rollen rollen k enter schaltet nur die kvm steuerung von dem port auf dem die kvm steuerung aktuell liegt auf den nächsten port der installation um die usb und tonsignale bleiben davon unberührt 1
- Rollen rollen s enter schaltet nur die tonsignale von dem port der sie gegenwärtig überträgt auf den nächsten port der installation um die kvm und usb signale bleiben davon unberührt 1
- Rollen rollen u enter schaltet nur den usb hub von dem port auf dem aktuell die usb signale liegen auf den nächsten port der installation um die kvm und tonsignale bleiben davon unberührt 1
- Sección de puertos de consola 2 sección de puertos kvm 3 entrada de alimentación 4 concentrador usb 2 1
- Section des ports de console 2 section des ports kvm 3 prise d alimentation 4 concentrateur usb 2 1
- Sie sollten nur 1 8 m lange dvi d kvm kabelsets die speziell für diesen switch entwickelt wurden zum verbinden des gerätes mit den computern benutzen zwei cs176 1
- Sólo debe emplear cables dvi d kvm de 1 8 m confeccionados a medida ya que han sido especialmente diseñados para nuestros equipos dos para el cs176 1
- Taste funktion 1
- Tecla función 1
- Teclas de acceso directo acción 1
- The following contains information that relates to china 1
- The following equipment must be available on each computer a dvi port note the quality of the display is affected by the quality of the dvi display card for best results we recommend you purchase a high quality product type a usb port audio ports optional 1
- Touche fonction 1
- Un monitor dvi compatible capaz de mostrar la resolución más elevada posible un ratón usb un teclado usb micrófono y altavoces opcional 1
- Un écran compatible dvi permettant la résolution la plus élevée possible une souris usb un clavier usb microphone et haut parleurs en option 1
- Usb dvi kvmp switch 2 custom kvm cables sets dvi d cs1762a 4 custom kvm cable sets dvi d cs1764a 1 power adapter 1 user instructions 1
- Www aten com 1
- 2 86926959 2
- 8 4481 58923 2
- 888 999 aten ext 4988 2
- Andare direttamente ad una porta 2
- Bloc scroll bloc scroll invio 2
- Bloc scroll bloc scroll k invio 2
- Bloc scroll bloc scroll s invio 2
- Bloc scroll bloc scroll u invio 2
- Cavi nota la qualità della visualizzazione viene infl uenzata dalla qualità e dalla lunghezza die cavi nel caso in cui fossero necessari ulteriori cavi contattare il proprio rivenditore per acquistare quelli più appropriati allo switch 2
- Considering environmental protection aten does not provide a fully printed user manual for this product if the information contained in the quick start guide is not enough for you to configure and operate your product please visit our website www aten com and download the full user manual 2
- Front view 2
- Funzionamento 2
- Hardware 2
- Hardware installation 2
- Hsm 실행 2
- Http eservice aten com 2
- In ogni computer deve essere installato il seguente equipaggiamento una porta dvi nota la qualità della visualizzazione viene infl uenzata dalla qualità della scheda video dvi per ottenere il risultato migliore si consiglia di acquistare prodotti di alta qualità porta usb tipo a porte audio opzionale 2
- Installazione dell hardwar 2
- International 2
- Modalità d impostazione dei tasti di scelta rapida 2
- North america 2
- O quattro cs176 2
- Package contents 2
- Per collegare i computer possono essere utilizzati solo cavi kvm dvi d da 1 8 m progettati specificamente per questi switch alla confezione sono acclusi due cs176 2
- Pulsanti di selezione della porta 2 led della porta 3 porte usb della console 4 porte audio 5 hub usb 2 2
- Rear view 2
- Requisiti 2
- Scansione automatica 2
- Seleziona solo il kvm della porta successiva nell installazione a quella il cui kvm è attualmente selezionato l usb e l audio selezionati rimangono gli stessi 2
- Seleziona solo l audio della porta successiva nell installazione a quella il cui audio è attualmente selezionato il kvm e l usb selezionati rimangono gli stessi 2
- Seleziona solo l usb della porta successiva nell installazione a quella il cui usb è attualmente selezionato il kvm e l audio selezionati rimangono gli stessi 2
- Sezione della porta di collegamento alla console 2 sezione della porta kvm 3 presa d alimentazione 4 hub usb 2 2
- Spostarsi ciclicamente fra le porte 2
- Tasti di scelta rapida azione 2
- Tasto funzione 2
- The following contains information that relates to china 2
- Un monitor compatibile dvi con la più alta risoluzione possibile un mouse usb una tastiera usb microfono ed altoparlanti opzionale 2
- United kingdom 2
- Usb dvi kvmp switch 2 custom kvm cables sets dvi d cs1762a 4 custom kvm cable sets dvi d cs1764a 1 power adapter 1 user instructions 2
- Www aten com 2
- Www aten com phone 02 467 6789 2
- サポートお問合せ窓口 81 3 5615 5811 2
- システム要件 2
- セットアップ方法 2
- ホットキーセッティングモード 2
- 操作方法 2
- 製品外観 2
- 동작 2
- 바로 포트로 가기 2
- 수동 스위칭 2
- 오토 스캐닝 2
- 제품 구성 2
- 포트를 통한 순환 2
- 하드워에 설 2
Похожие устройства
- Aten CS1762A Описание и спецификации продукта
- Aten CS1762A Руководство пользователя
- Aten CS1764A Краткое руководство по установке
- Aten CS1764A Описание и спецификации продукта
- Aten CS1764A Руководство пользователя
- Aten CS1792 Краткое руководство по установке
- Aten CS1792 Описание и спецификации продукта
- Aten CS1792 Руководство пользователя
- Aten CS1794 Краткое руководство по установке
- Aten CS1794 Описание и спецификации продукта
- Aten CS1794 Руководство пользователя
- Aten CS1732B Краткое руководство по установке
- Aten CS1732B Описание и спецификации продукта
- Aten CS1732B Руководство пользователя
- Aten CS1734B Краткое руководство по установке
- Aten CS1734B Описание и спецификации продукта
- Aten CS1734B Руководство пользователя
- Aten CS1774 Краткое руководство по установке
- Aten CS1774 Описание и спецификации продукта
- Aten CS1742 Краткое руководство по установке
