サポートお問合せ窓口：+81-3-5615-5811
Switch CS1792 / CS1794 USB 2.0 HDMI KVMP – guida per l’utente
キーボードによるポート切替操作
ポート切替操作を行う際には、まず[Scroll Lock] キーを2回すばやく押します。以下の表は
各キー操作の内容について説明しています。
注意: お使いのシステム環境において、[Scroll Lock]キーの操作では不都合が生じる場合
は、[Scroll Lock]キーの代わりに[Ctrl]キーを使用することも可能です。
ポート切替（サイクル切替）
ホットキー操作 機能
[Scroll Lock] [Scroll Lock]
[Enter]
KVM、USBハブ、オーディオのすべてを同時に次のポートに切り替え
ます。切替順は以下のとおりです。
CS1792 ポート1→2→1→2→……
CS1794 ポート1→2→3→4→1……
[Scroll Lock] [Scroll Lock]
[K] [Enter]
KVMコントロールのみを次のポートに切り替えます。USBハブおよび
オーディオ選択は現在のポートのままです。
[Scroll Lock] [Scroll Lock]
[U] [Enter]
USBハブのみを次のポートに切り替えます。KVMおよびオーディオ選
択は現在のポートのままです。
[Scroll Lock] [Scroll Lock]
[S] [Enter]
オーディオのみを次のポートに切り替えます。KVMおよびUSBハブ選
択は現在のポートのままです。
ポート切替（ダイレクト切替）
ホットキー 機能
[Scroll Lock] [Scroll
Lock] [n] [Enter]
KVM、USBハブ、オーディオのすべてを同時に指定したポートに切り
替えます。
[Scroll Lock] [Scroll
Lock] [n] [K] [Enter]
KVMコントロールのみを指定したポートに切り替えます。USBハブお
よびオーディオ選択は現在のポートのままです。
[Scroll Lock] [Scroll
Lock] [n] [U] [Enter]
USBハブのみを指定したポートに切り替えます。KVMおよびオーディ
オ選択は現在のポートのままです。
[Scroll Lock] [Scroll
Lock] [n] [S] [Enter]
オーディオのみを指定したポートに切り替えます。KVMおよびUSBハ
ブ選択は現在のポートのままです。
[Scroll Lock] [Scroll
Lock] [n] [K] [U] [Enter]
KVMコントロールおよびUSBハブを指定したポートに切り替えます。
オーディオ選択は現在のポートのままです。
[Scroll Lock] [Scroll
Lock] [n] [K] [S] [Enter]
KVMコントロールおよびオーディオを指定したポートに切り替えま
す。USBハブは現在のポートのままです。
システム要件
コンソール
•
接続しているコンピュータの中で最も高い解像度のものを表示できるHDMI互換のモニタ
•
USBマウス
•
USBキーボード
•
マイク、スピーカー(オプション)
コンピュータ
接続するコンピュータには以下のハードウェア環境が必要です。
•
HDMIポート
注意: ディスプレイの画質はビデオカードの品質に左右されます。最適な状態でお使い頂くた
めにも、高品質のビデオカードの購入を推奨します。
•
USBポート(タイプA)
•
オーディオポート(オプション)
ケーブル
本製品にはHDMI KVM ケーブルが2本(CS1792)/4本(CS1794) 同梱されています。
注意: コンソールモニタにスピーカーおよびマイクが内蔵されており、HDMI インターフェー
スに対応している場合、HDMI KVM ケーブルのコンソール側のマイクおよびスピーカ
ーの各コネクタを使用する必要はありません。
製品各部名称
フロントパネル
B
LEDステータスパネル詳細
B
1、LEDステータスパネル
2、モード選択ボタン
3、ポート選択ボタン
リアパネル
C
1、ファームウェアアップグレードポート
2、USBコンソールポート
3、コンソールオーディオポート
4、KVMポートセクション
ハードウェアセットアップ
ケーブル接続
注意:
a. お使いのディスプレイがHDMIインターフェースのオーディオ対応（ディスプレイにスピーカー
がビルトインのタイプ）であるならば、別途スピーカーの接続は不要です
b. お使いのコンピュータが完全にHDMIをサポートしている場合、HDMI KVMケーブルのオーデ
ィオプラグは使用しません。
お使いのCS1792 / CS1794をセットアップする場合は、接続図(図内における番号は作業手順に対応)を
参考にしながら以下の手順で作業を行ってください。
1. 製品リアパネルのコンソールポートに、USB キーボード、USB マウスをそれぞれ接続してください。
2. 製品リアパネルのコンソールHDMIポートに、お使いのHDMI モニタを接続してください。
3. HDMIインターフェースではない、独立したスピーカー/マイクを使用する場合は、リアパネルのコン
ソールアナログオーディオポートにそれぞれ接続してください。
4. HDMI KVMケーブルのHDMIコネクタおよびUSBコネクタを、製品リアパネルのKVMポートセクショ
ンのうち、利用可能なポートにそれぞれ接続してください。
5. 手順3で使用したケーブルのもう一方にあるコネクタを、接続するコンピュータの対応するHDMIポー
トまたはUSBポートに接続してください。
6. 使用するUSBデバイスを製品フロントパネルまたはリアパネルにあるUSBポート(タイプA)に接続して
ください。
7. 製品に接続されているモニタに電源を入れてください。
8. 同梱の電源アダプタを製品に接続し、電源アダプタを電源に接続してください。
9. 製品に接続されているコンピュータに電源を入れてください。
操作方法
手動によるポート切替操作
•
KVM、オーディオ、USBハブすべてのフォーカスを同時に切り替える場合は、方法a)：切り替えたいポ
ートに対応したポート選択ボタンを押してください。方法b)：モード選択ボタンを1度押して（モード選
択ボタンの3つのアイコンが点灯します）、それから切り替えたいポート選択ボタンを押してください。
フォーカスが切り替わり、ポート選択ボタンのアイコンがすべて点灯します。
•
KVMフォーカスのみを切り替える場合には、モード選択ボタンを2度押して（モード選択ボタンのKVM
アイコンが点灯します）、切り替えたいポートに対応したポート選択ボタンを押してください。フォー
カスが切り替わり、ポート選択ボタンのKVMアイコン（ポート番号）が点灯します。
•
オーディオフォーカスのみを切り替える場合には、モード選択ボタンを3度押して（モード選択ボタン
のオーディオアイコンが点灯します）、切り替えたいポートに対応したポート選択ボタンを押してくだ
さい。フォーカスが切り替わり、ポート選択ボタンのオーディオアイコンが点灯します。
•
USBハブフォーカスのみを切り替える場合には、モード選択ボタンを4度押して（モード選択ボタンの
USBアイコンが点灯します）、切り替えたいポートに対応したポート選択ボタンを押してください。フ
ォーカスが切り替わり、ポート選択ボタンのUSBアイコンが点灯します。
•
ポート選択ボタン1と2を同時に2秒以上押したままにすると、オートスキャンモードが起動します。
CS1792 / CS1794
USB 2.0 HDMI KVMP スイッチユーザーガイド
CS1792 / CS1794 USB 2.0 HDMI KVMP Switch 사용자 설명서
요구사항
콘솔
• HDMI 호환 케이블
• USB
마우스
• USB 키보드
•
마이크와 스피커(옵션)
컴퓨터
각각 컴퓨터에 아래와 같이 설정해야 합니다. :
• A HDMI
포트
주의: 디스플레이 화질은 그래픽 카드 사양에 영향을 받기 때문에 가장 좋은 제품 구입을 권장해
드립니다
.
케이블
2 (CS1792) 혹은 4 (CS1794) HDMI KVM 케이블 세트는 본 패키지에 제공됩니다.
주의: 만약 콘솔 모니터에 스피커와 마이크가 내장되어 HDMI 인터페이스를 통해 오디오 기능이
지원된다면, HDMI 케이블 세트의 마이크와 스피커 연결 단자는 사용할 필요가 없습니다.
하드웨어 요구사양
정면도
B
LED Status Panel Detail
B
1. LED 상황 패널
2. 모드 선택 버튼
3. 포트 선택 버튼
후면도
C
1. 펌웨어 업그레이드 포트
2. USB 콘솔 포트
3. 콘솔 아날로그 오디오 포트
4. KVM 포트 세션
하드웨어 설치
케이블 연결
주의:
a. 만약 콘솔 모니터에 스피커와 오디오가 내장되어 있고, HDMI 인터페이스로 연결되었을
경우, 스피커를 별도로 분리해 사용하지 않아도 됩니다.
b.
만약 사용자 컴퓨터가 완벽하게 HDMI를 지원한다면, 스피커 연결 케이블을 KVM과 연결
해
사용하지 않아도 됩니다.
CS
1792 / CS1794 설치를 위해 설치 다이어그램을 제공하고 있으며, 아래 순서대로 따르세요.
1. USB 키보드와 USB 마우스를 후면 USB 콘솔 포트에 연결하세요.
2. HDMI 모니터를 후면 콘솔 HDMI 포트에 연결하세요.
3. 만약 별도로 스피커와 마이크를 사용하려면, 후면 패널 콘솔 아날로그 포트에 연결하십시오.
4. HDMI KVM 케이블 세트를 스위치 후면 패널에서 상응하는 HDMI 단자 및 USB 단자에 연결하
세요
. .
5. 각각 HDMI과 USB 케이블 끝부분을 컴퓨터 각각 포트에 연결하세요.
6. USB 주변 기기 연결 (한 개는 전면 패널에 위치, 또 다른 한 개는 후면 패널에 위치)).
7. 모니터 전원 켜세요.
8. CS1792 / CS1794 AC 전원을 연결하세요.
9. 컴퓨터 전원을 켜세요.
작동
수동 전환
• 모든 기능(오디오, KVM 및 USB)을 가지고 오려면, a) 지정 컴퓨터의 포트 선택 버튼을 누르거나
b)
모드 버튼을 한번 (모드 선택 버튼의 세 개 아이콘에 불이 켜짐) 누른 후, 해당 컴퓨터의 포트
선택 버튼을 누르세요. 세 개 포트 아이콘에 불이 켜짐.
•
단지 KVM 기능만 가지고 오려면, 모드 선택 버튼을 두 번 (모드 선택 버튼의 KVM 아이콘에 불이
켜짐) 누른 후, 해당 컴퓨터의 포트 선택 버튼을 누르세요. 포트의 KVM 아이콘 (포트 번호)에 불
이
켜짐.
•
단지 오디오 기능만 가지고 오려면, 모드 선택 버튼을 세 번 (모드 선택 버튼의 오디오 아이콘에
불이 켜짐) 누른 후, 해당 컴퓨터의 포트 선택 버튼을 누르세요. 포트의 오디오 아이콘에 불이 켜
짐
.
•
단지 USB 기능만 가지고 오려면, 모드 선택 버튼을 네 번 (모드 선택 버튼의 USB 아이콘에 불이
켜짐) 누른 후, 해당 컴퓨터의 포트 선택 버튼을 누르세요. 포트의 USB 아이콘에 불이 켜짐.
•
1번과 2번 포트 선택 버튼을 2초간 길게 누르면 오토 스캔 모드가 실행됩니다.
키보드 포트 작동
모든 포트 전환은 Scroll Lock 키 두번 누름으로 가능하다. 각각 조합은 아래 설명을 참조하세요.
주의: 만약 다른 프로그램에서 Scroll Lock 사용 충돌이 발생할 경우, Ctrl 키로 대신 사용 가능합
니다
순차적 포트 전환
Hotkey Action
[Scroll Lock] [Scroll Lock]
[Enter]
KVM, USB hub
및 audio 포커스를 현재 포트에서 다음 포트로 전환 (1 to2; 2
to
1 for the CS1792; and 1 to 2;2 to 3; 3 to 4; 4 to 1 for the CS1794).
[Scroll Lock] [Scroll Lock]
[K] [Enter]
단지 KVM 포커스만 현재 포트에서 다음 포트로 전환. USB와 audio 포커스는
변하지 않음.
[Scroll Lock] [Scroll Lock]
[U] [Enter]
단지 USB hub 포커스만 현재 포트에서 다음 포트로 전환. KVM과 audio
포커스는 변하지 않음.
[Scroll Lock] [Scroll Lock]
[S] [Enter]
단지 audio 포커스만 현재 포트에서 다음 포트로 전환. KVM과 USB hub
포커스는 변하지 않음.
직접 포트로 이동
Hotkey Action
[Scroll Lock] [Scroll Lock]
[n] [Enter]
KVM, USB hub
및 audio 포커스를 상응하는 포트로 이동
[Scroll Lock] [Scroll Lock]
[n] [K] [Enter]
단지 KVM 포커스만을 특정 포트로 전환. 단 USB hub 및 audio 포커스는
변하지 않음.
[Scroll Lock] [Scroll Lock]
[n] [U] [Enter]
단지 USB hub 포커스만을 특정 포트로 전환. 단 KVM 및 audio 포커스는
변하지 않음.
[Scroll Lock] [Scroll Lock]
[n] [S] [Enter]
단지 audio 포커스만을 특정 포트로 전환. 단 KVM 및 USB hub 포커스는
변하지 않음.
[Scroll Lock] [Scroll Lock]
[n] [K] [U] [Enter]
KVM
과 USB hub 포커스를 특정 포트로 전환. 단 audio 포커스는 변하지 않음.
[Scroll Lock] [Scroll Lock]
[n] [K] [S] [Enter]
KVM
과 audio 포커스를 특정 포트로 전환. 단 USB hub 포커스는 변하지 않음. .
[Scroll Lock] [Scroll Lock]
[n] [U] [S] [Enter]
USB hub
및 audio 포커스를 특정 포트로 전환. 단 KVM 포커스는 변하지 않음.
주의: n은 포트 번호를 의미 (1 or 2 or 3 or 4).

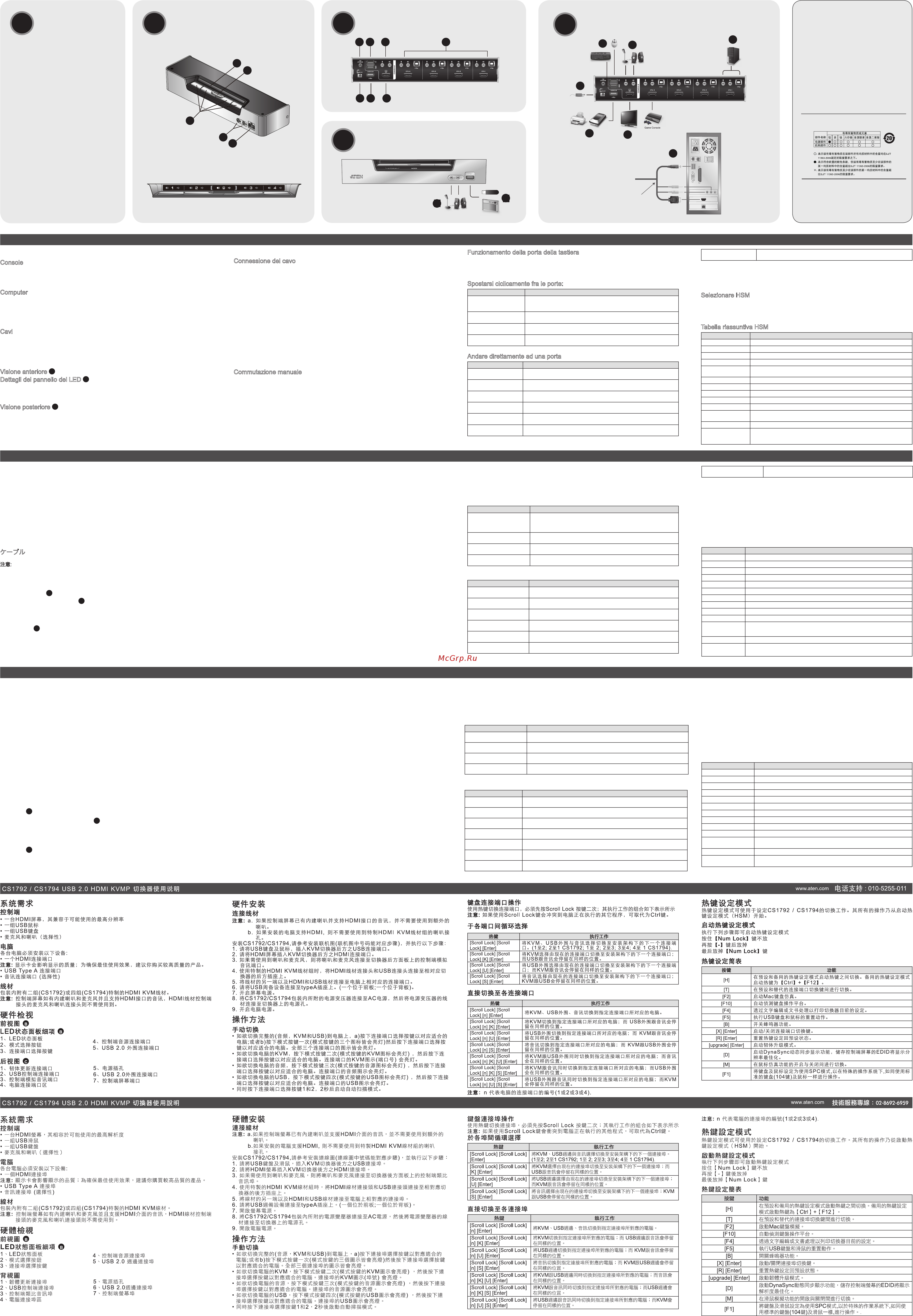

A
Front View
B
Rear View
C
Hardware Installation
Hardware Installation
D
D
4、コンソールオーディオポート
5、USB 2.0デバイスポート
5、電源ジャック
6、USB 2.0デバイスポート
7、コンソールモニターポート
[Scroll Lock] [Scroll
Lock] [n] [U] [S] [Enter]
USBハブおよびオーディオを指定したポートに切り替えます。KVMコ
ントロールは現在のポートのままです。
注意： 表中のnは、コンピュータのポートIDを表します。(１、2、３、４)
ホットキーセッティングモード
ホットキーセッティングモードではCS1792/CS1794の設定を行います。すべての操作はホッ
トキーセッティングモードを有効にしてから行います。
HSM（ホットキーセッティングモード）の起動
ホットキーセッティングモードは以下の手順で実行してください。
[Num Lock]キーを押したままにします。[-]キーを押して、すぐに離します。
[Num Lock]キーを離します。
ホットキーセッティングモード一覧
Key Function
[H] ホットキーセッティングモード起動キーを変更します。
[T] ポート切替キーを変更します。
[F2] キーボードマッピングをMac対応に設定します。
[F10]
キーボードのOSを自動検知します。
[F4] 現在のKVM設定をクリップボード経由でテキストエディタに表示します。
[F5] USBキーボード・USBマウスをリセットします。
[B] ビープ音のオン/オフを切り替えます。
[X] [Enter] ポート切替キーを有効/無効にします。
[R] [Enter] デフォルト設定を復元します。
[upgrade] [Enter] ファームウェアアップグレードモードを起動します。
[D]
ビデオダイナシンク（ポートに接続されているコンピュータのディスプレイの
EDIDの読み取り保存機能）を実行します。
[M] マウスエミュレーション機能を有効/無効にします。
[F1]
キーボードとマウスを特殊なOSの下で標準104キーキーボードとマウスとして
使用するためにキーボードとマウスをSPCモードに設定します。
4. 콘솔 오디오 포트
5. USB 2.0 주변기기 포트
5. 전원 잭
6. USB 2.0 주변기기 포트
7. 콘솔 모니터 포트
핫키 설정 모드
핫키 설정은 CS1792 / CS1794 스위치 구성을 설정하는데 사용되며 모든 시작은 핫키 모드
(HSM)를 불러오면서 시작된다.
HSM 불러오기.
HSM 불러오기 위해 아래를 따라하세요.
1. [Num Lock] 누른 상태에서
2. [-] 눌렀다 뗀다.
3. [Num Lock].뗀다.
HSM 요약.
Key Function
[H] HSM
실행키 기본 설정/대체 설정 토글.
[T]
포트 전환키 기본 설정/대체 설정 토글.
[F
2] MAC 키보드 에뮬레이터 사용.
[F
10] 자동 키보드 운영 플랫폼을 감지합니다.
[F
4] 텍스트 에디터나 워드 프로세서를 통해 스위치 현재 설정 보기.
[F
5] USB 키보드 마우스 초기화 실행.
[B]
경고음 On/Off 토글.
[X] [Enter]
포트 전환키 사용/사용안함.
[R] [Enter]
핫키 설정 초기화.
[upgrade] [Enter]
펌웨어 업그레이드 모드 불러오기.
[D]
비디오 DynaSync 기능을 통해 컴퓨터 모니터 의 EDID를 읽고 저장함으로
최적 해상도 유지.
[M]
마우스 에뮬레이터 사용/사용안함 토글.
[F
1]
키보드와 표준(104키) 키보드 및 마우스와 같은 특수 운영체제에서 동작 할
수 있도록 SPC 모드를 사용하기 위해 마우스를 설정합니다.
1 2 3 4
5 6
7
Custom HDMI KVM Cable Set
5
4
6
2
a
5
5
1 2 3 4
6 7
1
3
7
6 2
4
1
2
3
4
5
7
Requisiti
Console
• Un monitor compatibile HDMI con la più alta risoluzione possibile
• Un mouse USB
• Una tastiera USB
• Microfono ed altoparlanti stereo (opzionale)
Computer
In ogni computer deve essere presente il seguente equipaggiamento:
• Una porta HDMI
Nota: La qualità della scheda video infl uisce sulla qualità della visualizzazione. Per ottenere i
migliori risultati, si consiglia di acquistare un prodotto di alta qualità.
• Un porta USB di tipo A
• Porte audio (opzionale)
Cavi
Due (CS1792) o quattro (CS1794) cavi HDMI KVM sono inclusi a questa confezione.
Nota: Se il monitor della console è dotato di altoparlanti e microfono e supporta l’audio tramite
l’interfaccia HDMI, i terminali sulla console dei connettori di microfono e altoparlanti del cavo
HDMI KVM non devono essere utilizzati.
Hardware
Visione anteriore
B
Dettagli del pannello dei LED
B
1. Pannello dei LED
2. Pulsante di selezione della modalità
3. Pulsante di selezione della porta
Visione posteriore
C
1. Porta per l’aggiornamento del fi rmware
2. Porte della console USB
3. Porta audio analogica console
4. Sezione della porta di collegamento al KVM
Installazione dell’hardware
Connessione del cavo
Nota:
a. Nel caso in cui il monitor sia dotato di altoparlanti incorporati e supporti l'audio attraverso l’interfaccia
HDMI, non è necessario ricorrere ad altoparlanti esterni.
b. Nel caso in cui i computer della propria installazione supportino pienamente l’HDMI, non è
necessario utilizare i connettori per gli altoparlanti sul set di cavi HDMI KVM personalizzato.
Per impostare l’installazione CS1792 / CS1794, fare riferimento all’illustrazione relative (I numeri
nell’illustrazione corrispondono alle diverse fasi) e procedere come segue:
1. Collegare la tastiera ed il mouse USB alle porte USB della console poste sul pannello posteriore del
dispositivo.
2. Collegare il monitor HDMI alla porta HDMI della console posta sul pannello posteriore del dispositivo.
3. Se si utilizzano degli altoparlanti e dei microfoni esterni, collegarli alle porte audio analogiche console
poste sul pannello posteriore del dispositivo.
4. Utilizzando il cavo HDMI KVM, collegare I connettori del cavo HDMI e quelli USB alle relative prese sul
retro dello switch.
5. All’altra estremità del cavo, inserire i cavi HDMI e USB nelle rispettive porte sui computer.
6. Collegare le periferiche USB alle prese di tipo A (una sul davanti e una sul retro).
7. Accendere il monitor.
8. Inserire la spina dell’alimentatore in dotazione
al CS1792 / CS1794 in una presa di corrente CA, quindi
inserire il cavo dell’alimentatore nella presa d’alimentazione dello switch.
9. Accendere i computer.
Funzionamento
Commutazione manuale
• Per passare il controllo completo (audio, KVM e USB) ad un computer: a) premere il pulsante di selezione
della porta corrispondente a quel computer; oppure b) premere una volta il pulsante di selezione della
modalità (le tre icone della modalità si illumineranno) e premere il pulsante di selezione della porta
corrispondente al computer. Tutte e tre le icone delle porte si illumineranno.
• Per trasferire il controllo del solo KVM al computer, premere due volte il pulsante di selezione della modalità
(l'icona della modalità KVM si illuminerà) e premere il pulsante di selezione della porta corrispondente al
computer. L'icona della porta KVM (il numero della porta) si illuminerà.
• Per trasferire il controllo del solo audio al computer, premere tre volte il pulsante di selezione della modalità
(l'icona della modalità audio si illuminerà) e premere il pulsante di selezione della porta corrispondente al
computer
. L'icona della porta audio si illuminerà.
• Per trasferire il controllo del solo USB al computer, premere quattro volte il pulsante di selezione
della modalità (l'icona della modalità USB si illuminerà) e premere il pulsante di selezione della porta
corrispondente al computer. L'icona della porta USB si illuminerà.
• Premere e tenere premuti contemporaneamente i pulsanti 1 e 2 per 2 secondi per avviare la modalità di
scansione automatica.
Funzionamento della porta della tastiera
Tutti i cambiamenti di porta iniziano premendo due volte il tasto Bloc Scroll. La seguente tabella
descrive le azioni eseguite da ogni combinazione.
Nota: Se l’impiego del tasto Bloc Scorr entra in confl itto con altri programmi in uso sul computer, è
possibile utilizzare il tasto Ctrl.
Spostarsi ciclicamente fra le porte:
Tasti di scelta rapida Azione
[Bloc Scroll] [Bloc Scroll]
[Invio]
Seleziona il gruppo KVM, l’hub USB e l’audio alla porta successiva ,
sull’installazione, a quella il cui KVM è attualmente selezionato (da 1 a 2 e da
2 a 1 per CS1792; da 1 a 2, da 2 a 3, da 3 a 4 e da 4 a 1 per CS1794).
[Bloc Scroll] [Bloc Scroll]
[K] [Invio]
Seleziona solo il KVM della porta successiva, nell’installazione, a quella il cui
KVM è attualmente selezionato USB e audio rimangono inalterati.
[Bloc Scroll] [Bloc Scroll]
[U] [Invio]
Seleziona solo l’hub USB della porta successiva, nell’installazione, a quella il
cui hub USB è attualmente selezionato KVM e audio rimangono inalterati.
[Bloc Scroll] [Bloc Scroll]
[S] [Invio]
Seleziona solo l’audio della porta successiva, nell’installazione, a quella il cui
audio è attualmente selezionato KVM e hub USB rimangono inalterati.
Andare direttamente ad una porta
Tasti di scelta rapida Azione
[Bloc Scroll] [Bloc Scroll]
[n] [Invio]
Seleziona il gruppo KVM, hub USB e l’audio del computer collegato alla porta
corrispondente all’ID della porta specifi cato.
[Bloc Scroll] [Bloc Scroll]
[n] [K] [Invio]
Seleziona solo il KVM del computer collegato alla porta specifi cata. Hub USB e
audio rimangono inalterati.
[Bloc Scroll] [Bloc Scroll]
[n] [U] [Invio]
Seleziona solo l’hub USB del computer collegato alla porta specifi cata. KVM e
audio rimangono inalterati.
[Bloc Scroll] [Bloc Scroll]
[n] [S] [Invio]
Seleziona solo l’audio del computer collegato alla porta specifi cata. KVM e
hub USB rimangono inalterati.
[Bloc Scroll] [Bloc Scroll]
[n] [K] [U] [Invio]
Seleziona il KVM e l’hub USB del computer collegato alla porta specifi cata.
L’audio selezionato rimane lo stesso.
[Bloc Scroll] [Bloc Scroll]
[n] [K] [S] [Invio]
Seleziona il KVM e l’audio del computer collegato alla porta specifi cata. L’hub
USB selezionato rimane lo stesso.
4. Porte audio della console
5. Porta della periferica USB 2.0
5. Jack d’alimentazione
6. Porta della periferica USB 2.0
7. Porta monitor console
[Bloc Scroll] [Bloc Scroll]
[n] [U] [S] [Invio]
Seleziona l’hub USB e l’audio del computer collegato alla porta specifi cata. Il
KVM selezionato rimane lo stesso.
Nota: n indica il numero ID della porta del computer (1 o 2 o 3 o 4).
Modalità d’impostazione dei tasti di scelta rapida
Questa modalità è utilizzata per impostare la confi gurazione dello switch CS1792 / CS1794. Tutte le
operazioni iniziano con la selezione della Modalità d‘impostazione dei scelta rapida (HSM).
Selezionare HSM
Per attivare HSM, procedere come segue:
1. Premere e tenere premuto il tasto Bloc Num .
2. Premere e rilasciare [-].
3. Rilasciare Bloc Num
Tabella riassuntiva HSM
Tasto Funzione
[H] Si sposta fra i tasti di attivazione HSM predefi nito ed alternativo.
[T] Si sposta fra i tasti di cambiamento della porta predefi nito ed alternativo.
[F2] Attiva l’emulazione della tastiera Mac.
[F10] Rileva automaticamente la piattaforma operativa della tastiera.
[F4]
Stampa le impostazioni attuali dello switch tramite un editor od un elaboratore di
testi.
[F5] Riazzera tastiera e mouse USB.
[B] Attiva e disattiva il segnale acustico di On/Off.
[X] [Invio] Attiva/disattiva i tasti per cambiare porta.
[R] [Invio] Riporta le impostazioni dei tasti di scelta rapida a quelle predefi nite.
[aggiorna] [Invio] Richiama la Modalità aggiornamento fi rmware.
[D]
Richiama la funzione Video DynaSync, che memorizza l’EDID del monitor della
console per ottimizzare la risoluzione di visualizzazione.
[M] Attiva e disattiva l’emulazione mouse.
[F1]
Per impostare tastiera e mouse per utilizzare la modalità SPC in modo da poter
funzionare con sistemi operativi speciali come mouse e tastiera standard (a 104
tasti).
Important Notice
Considering environmental protection, ATEN does not
provide a fully printed user manual for this product.
If the information contained in the Quick Start Guide
is not enough for you to configure and operate your
product, please visit our website www.aten.com,
and download the full user manual.
Online Registration
http://eservice.aten.com
Technical Phone Support
International:
886-2-86926959
North America:
1-888-999-ATEN Ext: 4988
United Kingdom:
44-8-4481-58923
All information, documentation, firmware, software
utilities, and specifications contained in this package
are subject to change without prior notifi cation by the
manufacturer. Please visit our website http://www.
aten.com/download/?cid=dds for the most
up-to-date
versions.
The following contains information that relates
to China:
1
2
4
3
5
www.aten.com
www.aten.com
www.aten.com Phone: 02-467-6789
1 CS1792 / CS1794 USB 2.0
HDMI KVMP Switch
2 Custom HDMI KVM Cable Sets
(CS1792)
4 Custom HDMI KVM Cable Sets
(CS1794)
1 Firmware Upgrade Cable
1 Power Adapter
1 User Instructions
Package Contents:
LED Status Panel Detail
1
2
3
4
5

Содержание

Похожие устройства

Скачать
