Hyundai H-CMD4022GR [6/24] Общая информация

24 25

Перед началом эксплуатации Установка/подключение

Установка

Общая информация

• Перед окончательной установкой

устройства временно подключите все

провода и убедитесь, что все соединения

выполнены верно, а устройство и система

работают правильно.

• Для обеспечения правильной установ-

ки устройства используйте только те дета-

ли, которые входят в комплект. Использова-

ние других приспособлений может привести

к появлению сбоев в работе устройства.

• Если для установки устройства не-

обходимо сверлить отверстия в кузове

автомобиля или вносить какие-либо другие

изменения в его конструкцию, проконсуль-

тируйтесь с продавцом.

• Устанавливайте устройство там, где

оно не будет закрывать водителю обзор и

отвлекать его от дорожной обстановки и не

сможет нанести травм пассажирам в случае

внезапной остановки автомобиля, напри-

мер, при экстренном торможении.

• Если при установке устройства угол

относительно горизонтальной плоскости

превышает 30°, рабочие характеристики

проигрывателя могут быть не оптимальны.

• Никогда не устанавливайте устройство

в таких местах, где оно будет подвергаться

воздействию высокой температуры, напри-

мер, в местах попадания прямых солнечных

лучей, в местах выхода горячего воздуха от

отопителя автомобиля, в местах, где очень

грязно или пыльно, или там, где устройство

будет подвергаться сильной вибрации.

• Перед установкой устройства обяза-

тельно снимите переднюю панель.

Установка устройства в

приборную панель

Данное устройство может быть установ-

лено либо «спереди» (обычная установка

стандарта DIN в приборную панель автомо-

биля), либо «сзади» (установка стандарта

DIN, при которой используются отверстия

на боковых сторонах корпуса проигрыва-

теля, имеющие резьбу под винты). Более

подробно методы установки А и Б описыва-

ются ниже.

Установка в приборную панель

(Метод А)

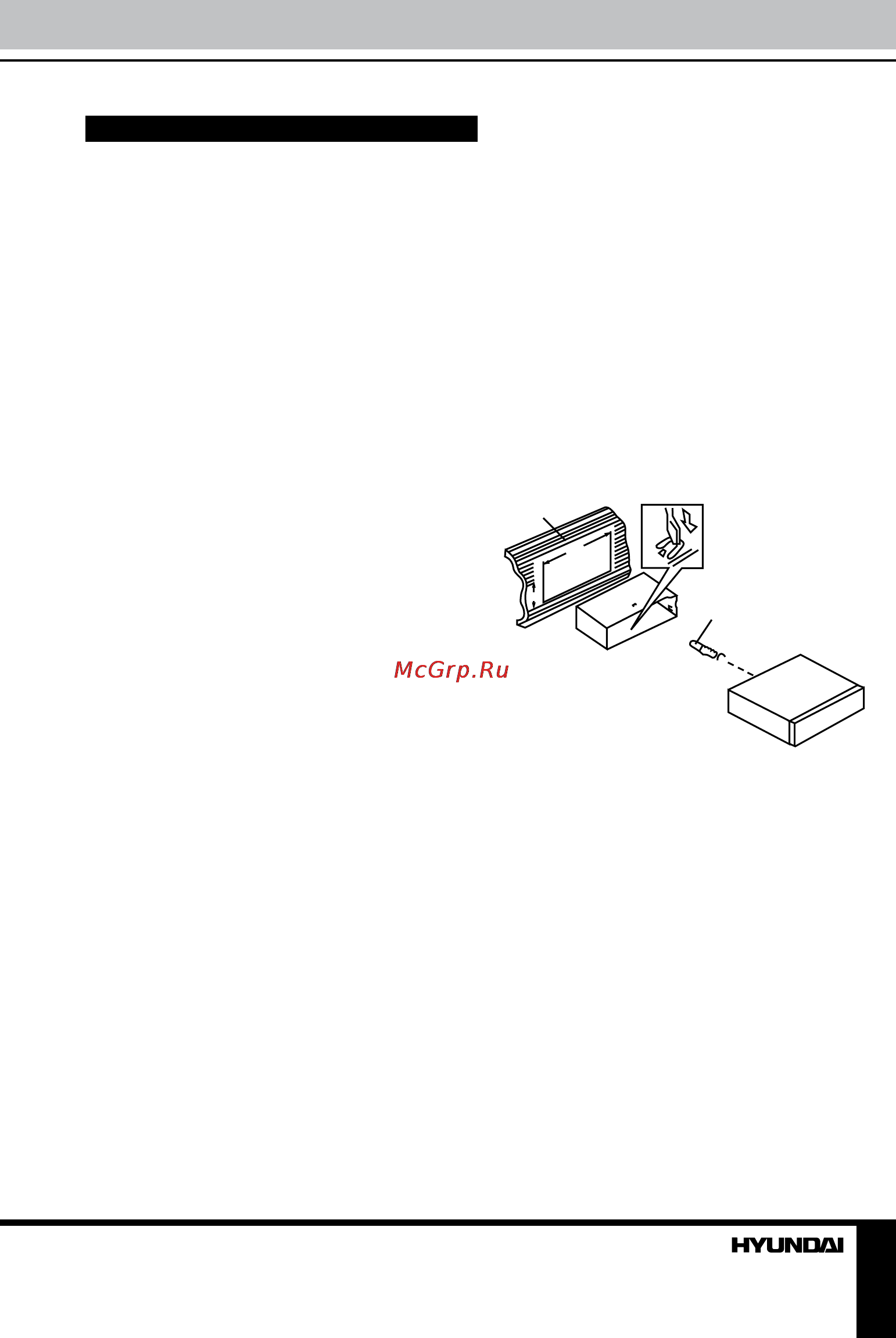

Установка устройства

1. Приборная панель автомобиля

2. Монтажный кожух.

3. Винт

4. Гайка(5 мм)

5. Пружинная шайба

6. Винт (5 х 25 мм)

7. Опорная планка.

8. Плоская шайба

182

1. Установите монтажный кожух в при-

борную панель автомобиля, убедитесь, что

он установлен правильной стороной и нет

препятствий (провода, элементы приборной

панели) для установки магнитолы.

2. После установки монтажного кожу-

ха в приборную панель отогните на нем

металлические язычки, соответствующие

толщине приборной панели. Это позволит

закрепить кожух на месте.

3. Обязательно используйте опорную

планку для закрепления задней стороны

проигрывателя. Определите место крепле-

ния и установите ее согласно приведенному

рисунку. Планку можно согнуть руками под

нужным углом.

4. Подключите необходимые провода и

разъемы. Убедитесь в правильности под-
