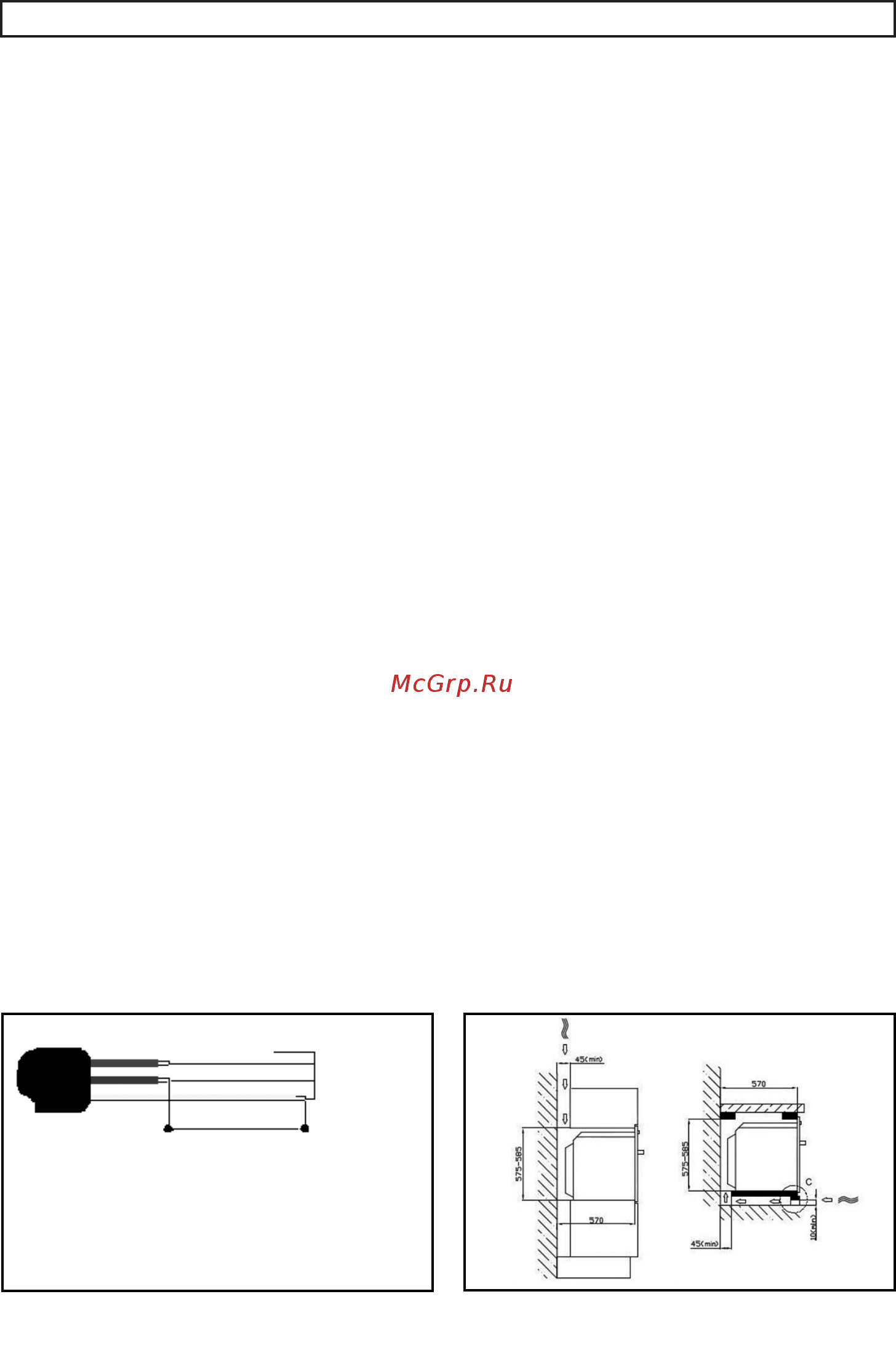

РУКОВОДСТВО ПО МОНТАЖУ
3. МОНТАЖ ДУХОВКИ
Монтаж должен производиться
квалифицированным персоналом согласно
соответствующим техническим правилам.
3.1 Подключение к электрической сети
Запрещается снимать заводскую табличку.
Духовка должна быть заземлена в
соответствии с правилами безопасной
эксплуатации электроустановок.
В случае использования постоянного
соединения линия подвода питания
к духовке должна быть снабжена
автоматическим выключателем с зазором
между разомкнутыми контактами не менее
3 мм, расположенным в легкодоступном
месте рядом с самой духовкой.
Если используется подключение при
помощи вилки и розетки, убедитесь, что
вилка и розетка одного типа. Не используйте
переходники, адаптеры или соединительные
элементы, так как они могут привести к
перегреву или ожогам.
При рабочем напряжении 220-240 В~:
используйте трехжильный кабель H05RR-F
(3 x 1.5 мм²).
Заземляющий провод (желто-зеленый)
должен быть по крайней мере на 20 мм
длиннее, чем остальные провода на конце,
подсоединяемом к духовке.
Изготовитель снимает с себя любую
ответственность за травмы или ущерб,
связанный с несоблюдением вышеуказанных
правил или с самостоятельным вскрытием и
ремонтом даже одной отдельной части прибора.
3.2 Размещение духовки
Работы по монтажу должны выполняться
только силами квалифицированного
персонала в соответствии с инструкцией.
Изготовитель снимает с себя любую
ответственность за неправильный монтаж,
который может привести к причинению вреда
людям и животным и к материальному ущербу.
Внимание: - Прежде чем выполнять любые
работы по регулировке или обслуживанию
духовки необходимо отсоединить источник
питания;
- Для вентиляции следует предусмотреть
воздуховод.
Монтаж встроенных духовок
Чтобы обеспечить надлежащее
функционирование встроенного бытового
устройства, необходимо использовать
соответствующий шкаф.
Духовка рассчитана на установку
встраиваемую установку в кухонной мебели
(класс 3) в шкафах из любого термостойкого
материала. При монтаже под столешницами
кухонной мебели следует учитывать размеры,
показанные на рис. 1, 2 и 3. При монтаже
под столешницами кухонной мебели,
включающими варочные поверхности, следует
учитывать размеры, показанные на рис. 1-3.
При этом следует оставлять зазор до любой
боковой стенки, составляющий не менее 110
мм, как показано на рис. 1. При установке в
высоких модулях кухонной мебели следует
учитываться размеры, показанные на рис. 1-2,
принимая во внимание, что в верхней/задней
части модуля должен иметься проем глубиной
45 мм. Завинтите 4 винта A внутри рамы
(рис.1). При установке под столешницами
