11
3. При подключении питания сети на панели пульта управления, загорится
световой индикатор (рис. 3)
4. Залейте необходимое количество гидравлического масла в масляный бак
(рис. 4). Количество масла определяется визуально, приблизительно 2 см
от заливной горловины, минимум 4 см (но не более 15 литров).
U
Устройство
управления клапаном
horn Звуковой сигнал
HL Лампочка индикатора
FU Предохранитель
LS Выключатель
KA Реле
YV Клапан
QY Клапан
KM Электромагнитный пускатель
T Трансформатор
SB Кнопка
QS Главный выключатель
M Электродвигатель
Таблица 1 – Расшифровка
электрической схемы

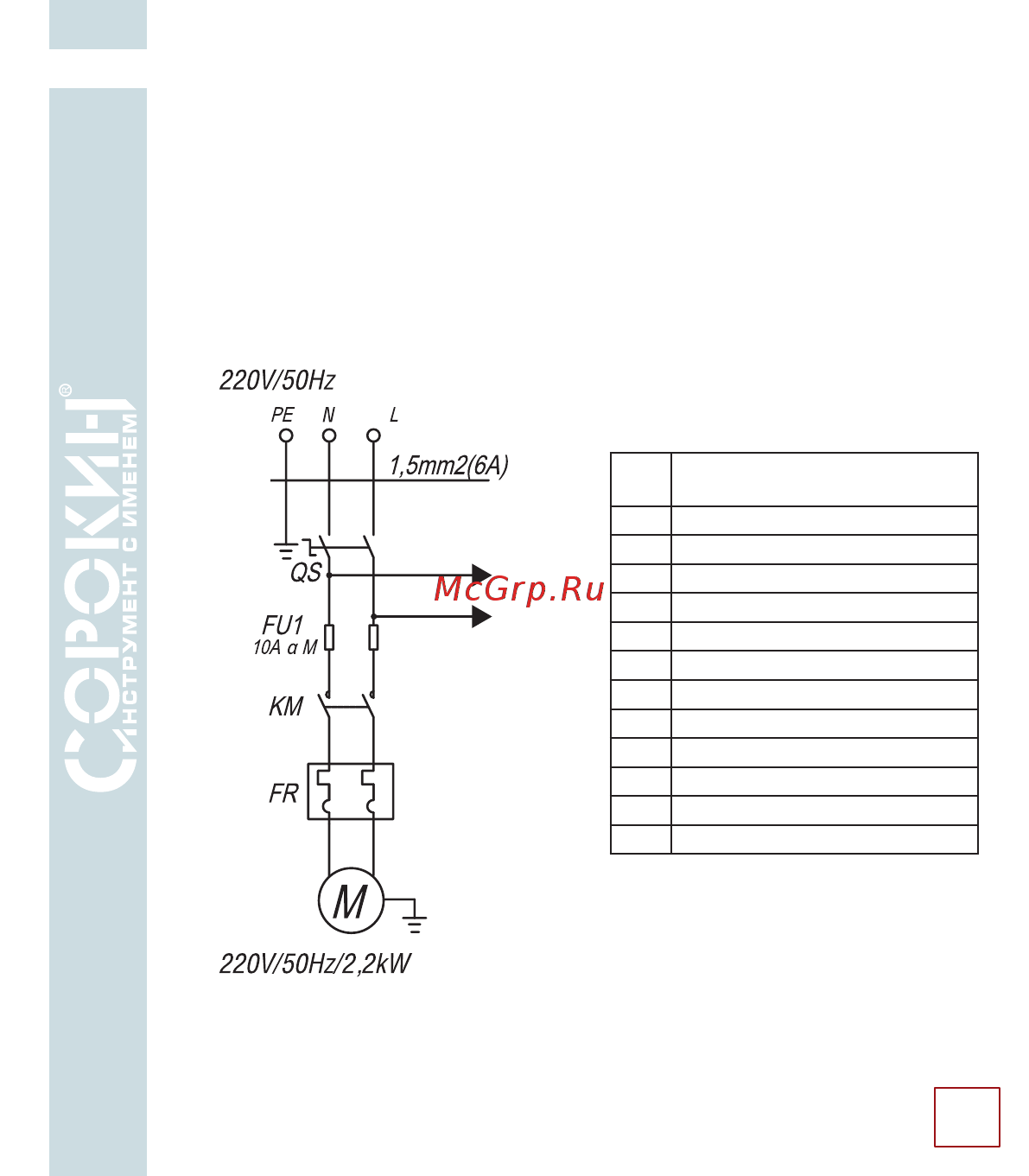

Рисунок 7б – Схема подключения мод. 17.213
ПОДГОТОВКА К РАБОТЕ
