Сорокин 17.13 [6/26] Устройство изделия

Максимальная грузоподъёмность подъёмника – 3000 кг. Все части подъём-

ника, такие как платформы, удлинители, рамы оснований и рычаги, изготовле-

ны из стального профиля, что обеспечивает жёсткость конструкции при малом

собственном весе. Работа электрогидравлики подробно описана в разделе «По-

рядок работы».

Как показано на рис. 2, подъёмник состоит из двух платформ (1), прикре-

пляемых к фундаменту при помощи двух рам основания (2).

Подъёмник оборудован заездными рампами (3), расположенными с обоих

сторон платформ и предназначенных для заезда и съезда автомобиля. Подъём

автомобиля осуществляется подхватом за кузов автомобиля через 4 резиновые

подушки (4).

Платформы прикреплены к основаниям посредством ножничной системы.

Подъёмная система каждой платформы состоит из двух систем рычагов (5),

а также цилиндра (6).

Движение от цилиндра на платформу передается через рычажную систему

(5). Фиксация платформ осуществляется с помощью реечного механизма (7).

Управление подъёмом и спуском производится посредством пульта управле-

ния (8), который крепится к фундаменту рядом с подъёмными платформами.

УСТРОЙСТВО ИЗДЕЛИЯ

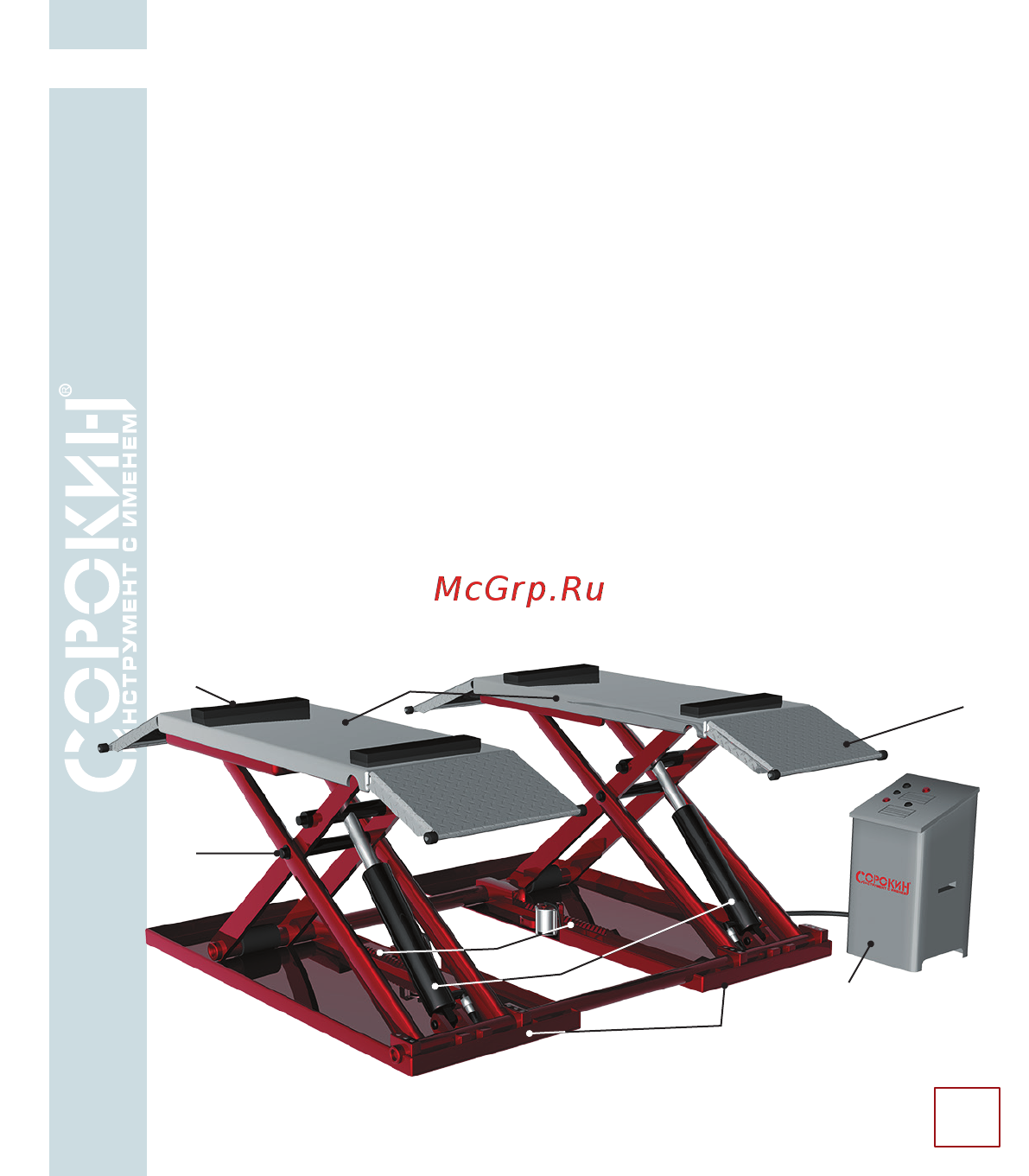

Рисунок 2 – Устройство изделия
