Сорокин 17.13 [7/26] Устройство изделия
![Сорокин 17.13 [7/26] Устройство изделия](/views2/1212898/page7/bg7.png)
6
УСТРОЙСТВО ИЗДЕЛИЯ
Устройство блока управления
Устройство пульта и блока управления представлено на рис. 3 и 4. Для
доступа к электронному блоку управления поверните ключ и откиньте панель
управления. Для доступа к гидравлической системе откройте крышку на задней
панели.

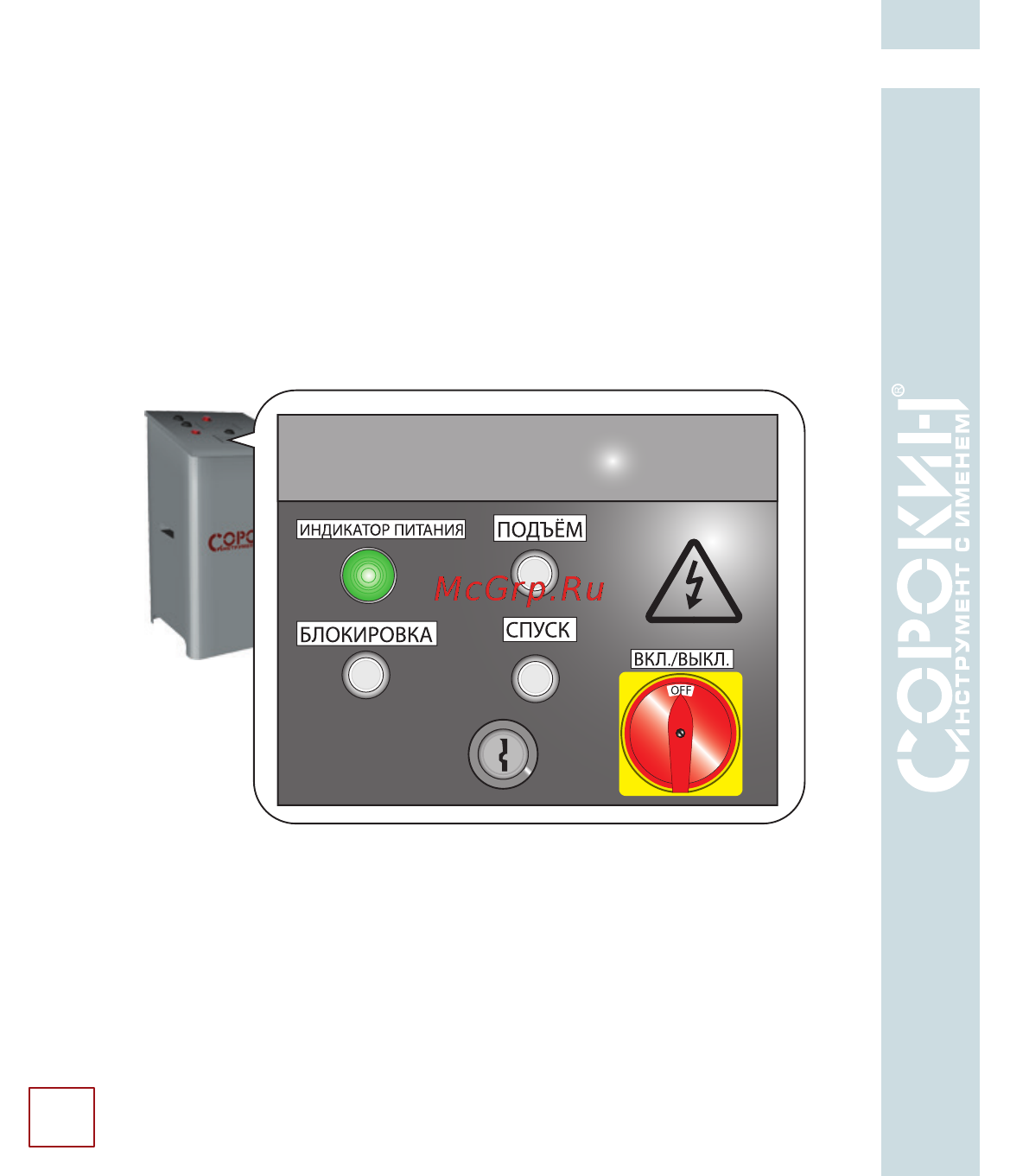

Рисунок 3 – Устройство пульта управления
