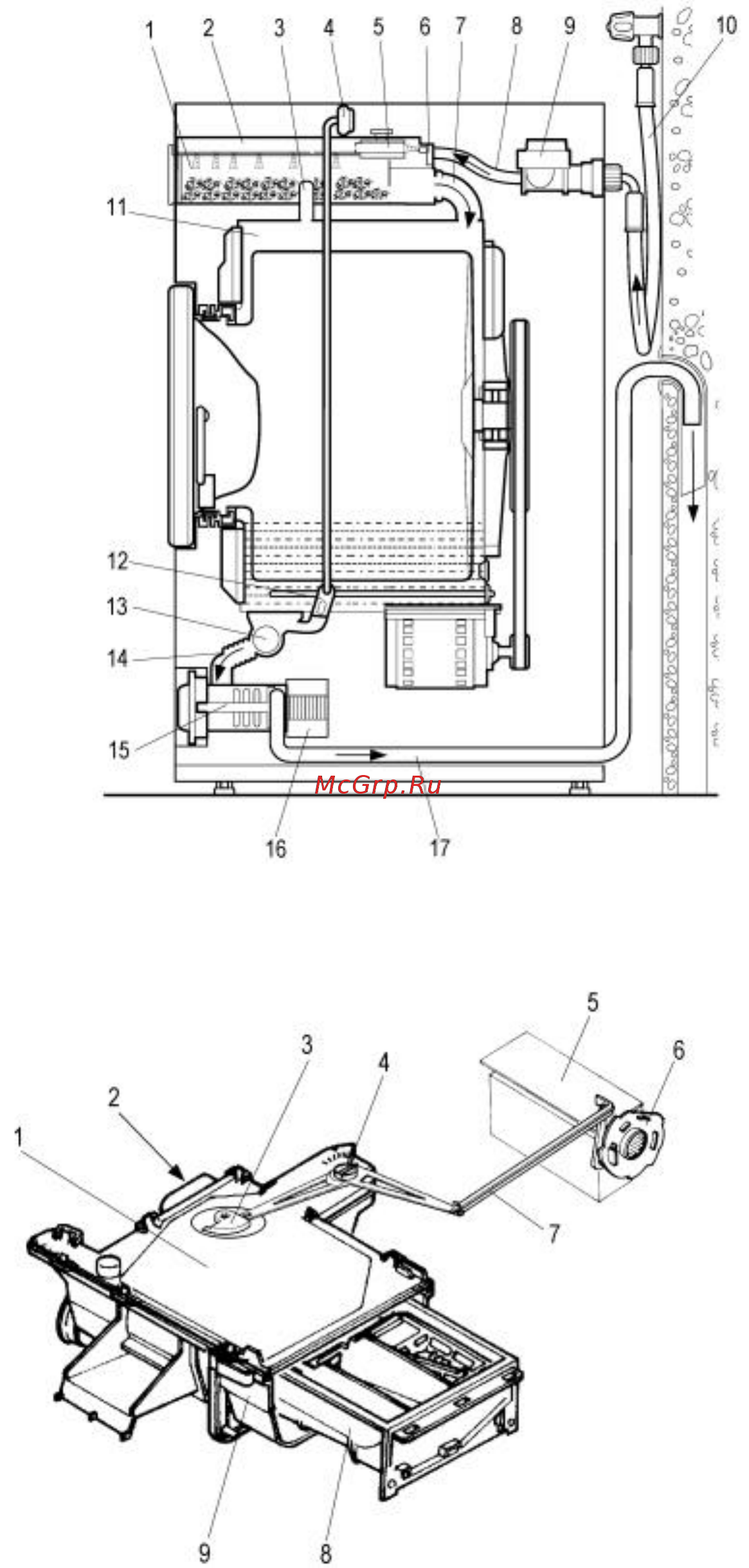

5 HYDRAULIC CIRCUIT
1. Detergent drawer
2. Dispenser conveyor
3. Steam tube (some models)
4. Pressure switch
5. Water distributor
6. Nozzle
7. Detergent inlet tube
8. Solenoid-to-dispenser tube
9. Water inlet solenoid
10. Water inlet tube
11. Tub
12. Pressure chamber
13. Ball
14. Tub-to-filter body tube
15. Drain filter
16. Drain pump
17. Drain tube
5.1 DETERGENT DISPENSER
1. Conveyor
2. Water intake
3. Water distributor
4. Regulation cam
5. Timer
6. Cam
7. Levers
8. Detergent drawer
9. Detergent dispenser
The water is conveyed to the water distributor through the intake nozzle. The distributor conveys water only
through one of the conveyor channels, according to the position of the timer cam during the washing cycle,
so as to draw the detergent from the relevant dispenser.
