2001.07 eb 9 599 34 84-67

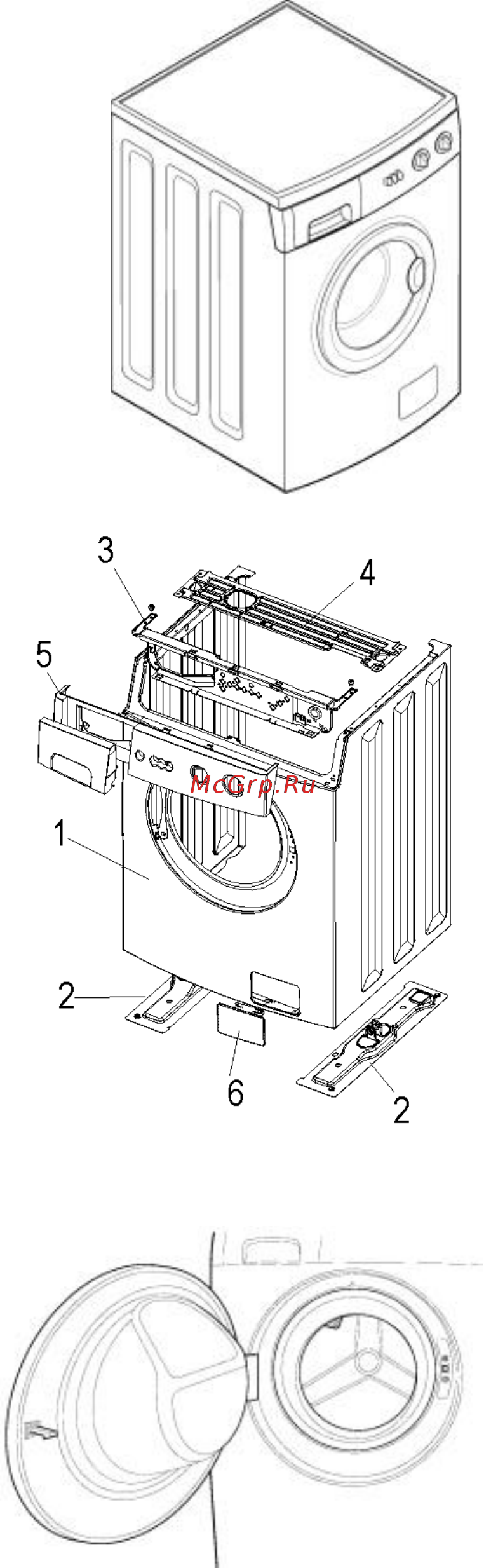

4.1 CABINET
The cabinet consists of a steel metal-plate shell on which are
screwed the inferior crossbars and the back side; the rear panel
is screwed to the cabinet to facilitate the access to the
components.
To the cabinet are screwed:
- control panel
- sieve flap
- door
- supporting crossbar
1. Cabinet front shell
2. Lower crossbars
3. Controls support
4. Tub support and tub springs
5. Control panel
6. Sieve flap
4.2 Door
The door, available in two different stylings, is of great
dimensions to facilitate the loading operations of the
clothes.
The version with 180° opening is available in some
models.
