6.2 INTERFERENCE SUPPRESSOR
6.2.1 General features
This device is connected to the entrance of the supply line of
the washing machine and prevents radio interference
emissions.

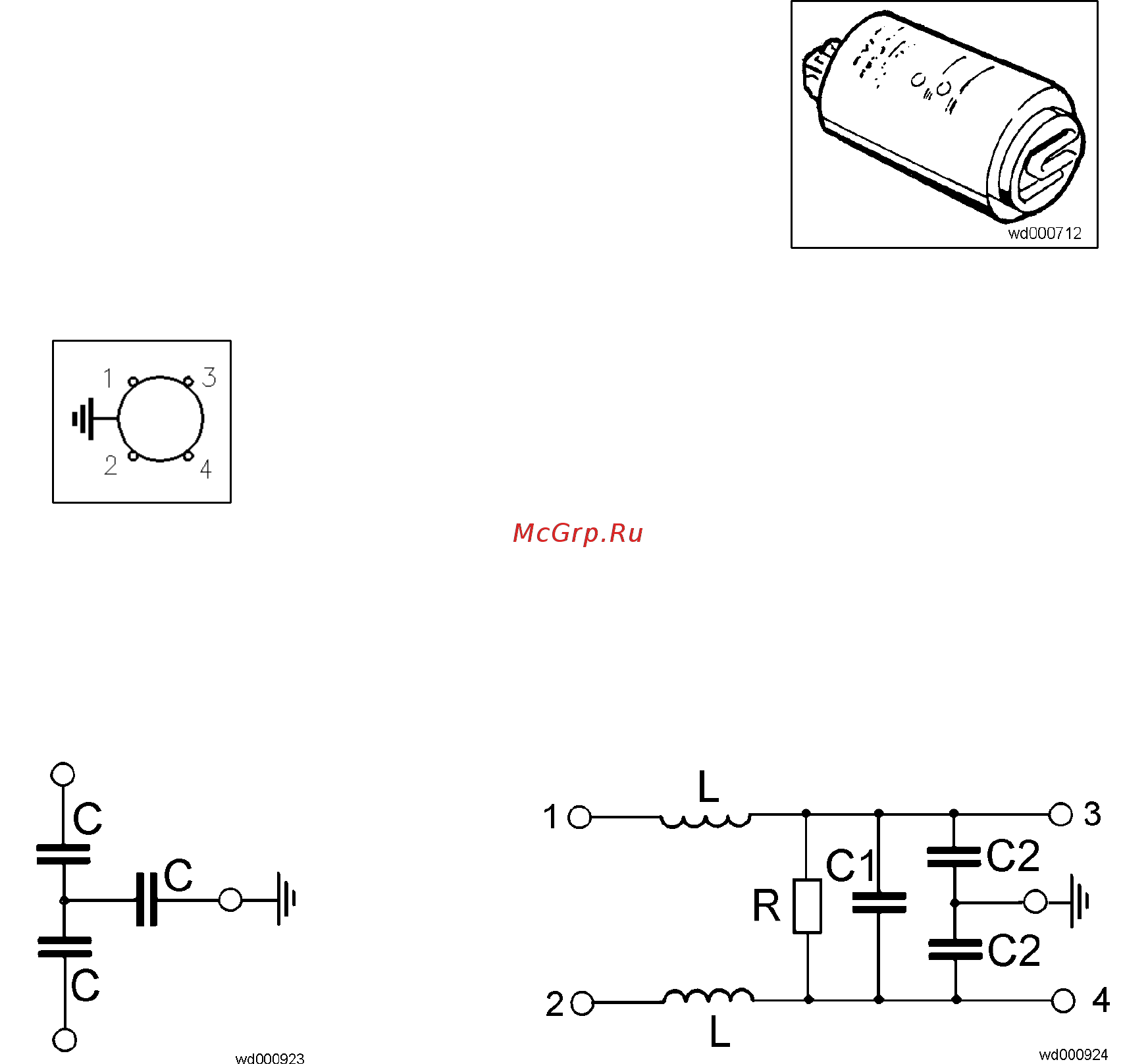

6.2.2 Electric symbol
6.2.3 Wiring diagrams
6.2.4 Efficiency check
APPLIANCE PRODUCES RADIO INTERFERENCE EMISSIONS:
- Check ground system efficiency
APPLIANCE DOES NOT OPERATE:
- Check with an ohm-meter if the component is interrupted:
- between 1 - 3 approx 0 Ω
- between 2 - 4 approx 0 Ω
PROTECTIONS OF THE ELECTRIC SYSTEM OPERATE:
- check with an ohm-meter (capacity meter) if the component is short-circuited between 3 - 4 (>500KΩ)
- check if there are ground leakages
