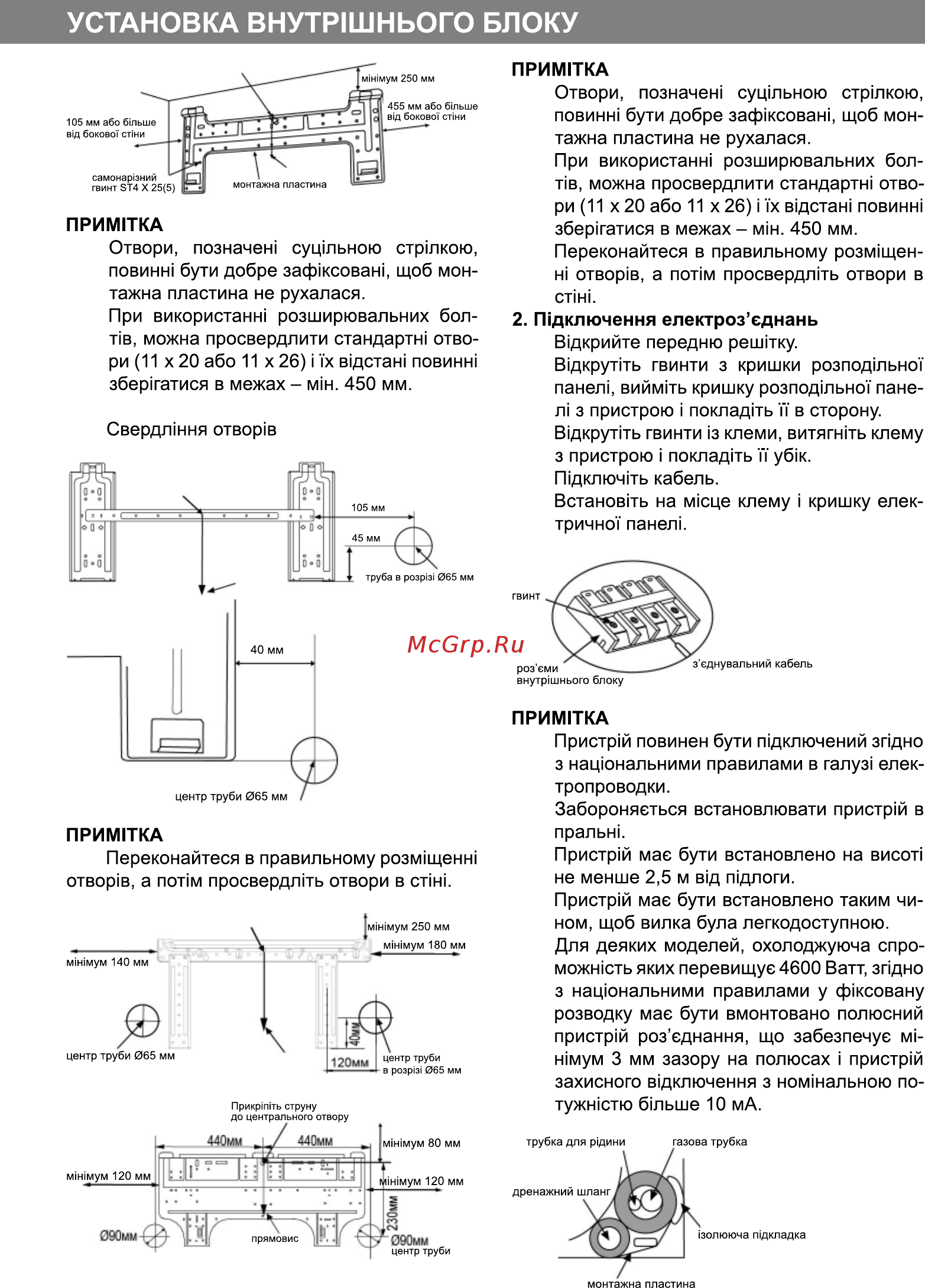

УСТАНОВКА ВНУТР1ШНЬОГО БЛОКУ ПРИМ1ТКА Отвори позначен сущльною строкою повинн бути добре заф ксован щоб монтажна пластина не рухалася При використанн розширювальних болтю можна просвердлити стандарты отво ри 11 х 20 або 11 х 26 IX вщстан повинн збер гатися в межах м н 450 мм В Свердл ння отворив ПРИМ1ТКА Отвори позначен суц льною стр лкою повинн бути добре заф ксован щоб монтажна пластина не рухалася При використанн розширювальних болт в можна просвердлити стандарты отво ри 11 х 20 або 11 х 26 Тх вщстан повинн збер гатися в межах м н 450 мм Переконайтеся в правильному розм щенн отвор в а пот м просвердл ть отвори в спн 2 Пщключення електроз еднань В дкрийте передню реш тку В дкрут ть гвинти з кришки розпод льно панел вийм ть кришку розпод льно панел з пристрою поклад ть и в сторону Вщкрупть гвинти з клеми витягн ть клему з пристрою поклад ть П уб к П дключ ть кабель Встанов ть на мюце клему кришку електрично панел внутр шньоп блоку ПРИМ1ТКА Переконайтеся в правильному розм щенн отворю а пот м просвердл ть отвори в ст н м1н мум 250 мм М1к мум 180 мм м1н мум 140 мм центр труби 065 мм 120мм центр труби в роэрст 065 мм ПРИМ1ТКА Пристр й повинен бути исключений зпдно з нацюнальними правилами в галуз електропроводки Забороняеться встановлювати пристр й в пральн Пристр й мае бути встановлено на висот не менше 2 5 м вщ пщлоги Пристр й мае бути встановлено таким чи ном щоб вилка була легкодоступною Для деяких моделей охолоджуюча спроможнють яких перевищуе 4600 Ватт зпдно з нацюнальними правилами у ф ксовану розводку мае бути вмонтовано полюсний пристр й роз еднання що забезпечуе м н мум 3 мм зазору на полюсах пристр й захисного вщключення з ном нальною потужн стю б льше 10 мА трубка для рЩини газова трубка монтажна пластина 4
