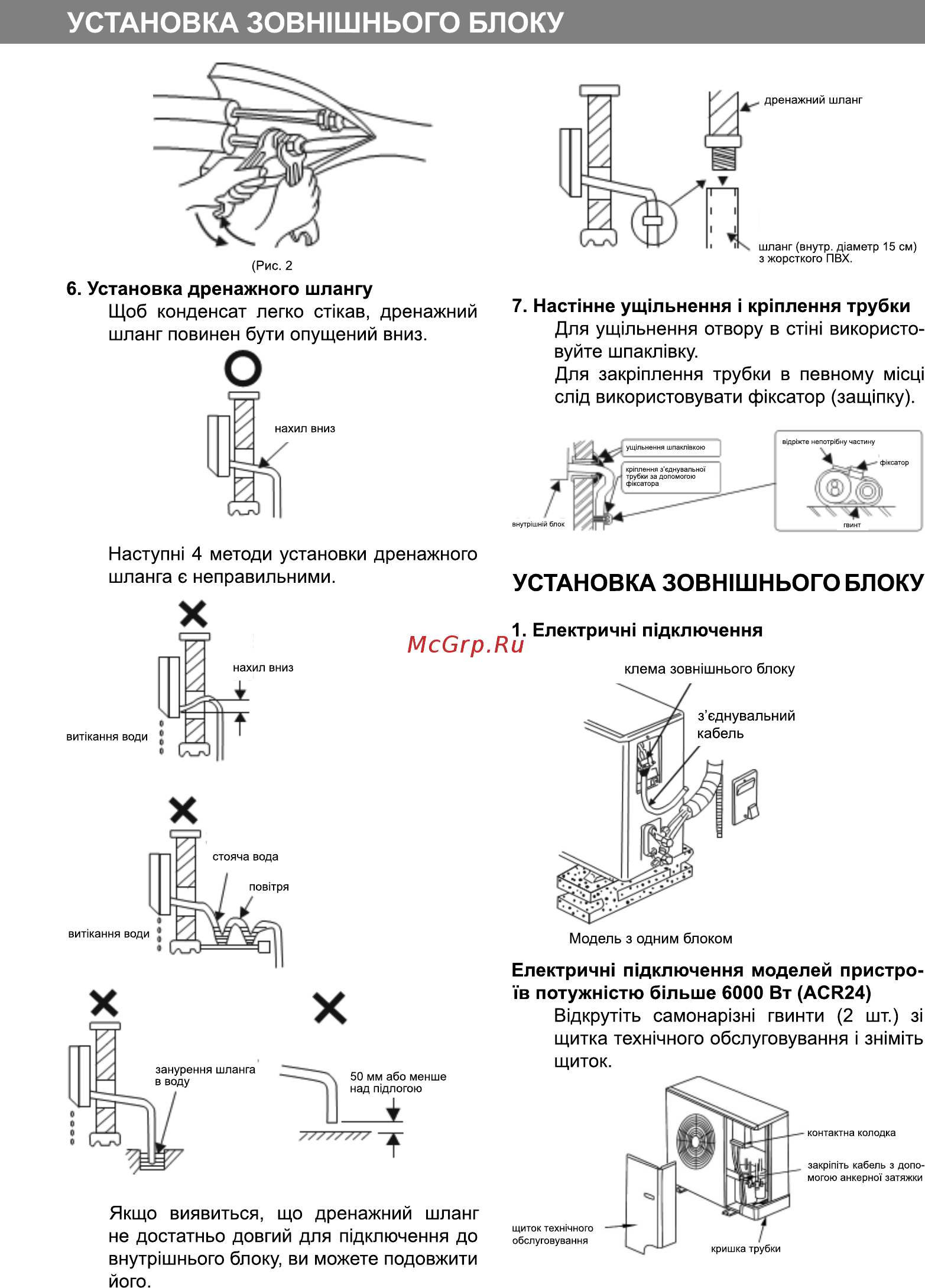

УСТАНОВКА ЗОВН1ШНЬОГО БЛОКУ Рис 2 6 Установка дренажного шлангу Щоб конденсат легко алкав дренажний шланг повинен бути опущений вниз Наступи 4 методи установки дренажного шланга е неправильними X 7 Наст нне ущшьнення кртлення трубки Для ущшьнення отвору в спн використовуйте шпакл1вку Для закр плення трубки в певному мюц слщ використовувати ф ксатор защ пку УСТАНОВКА ЗОВН1ШНЬОГО БЛОКУ 1 Електричж пщключення вит кання води Електричн пщключення моделей пристро1В потужжстю бшьше 6000 Вт АСЯ24 1 Вщкрутпъ самонар зн гвинти 2 шт з щитка техычного обслуговування зн м ть Якщо виявиться що дренажний шланг не достатньо довгий для пщключення до внутр шнього блоку ви можете подовжити йога 6
