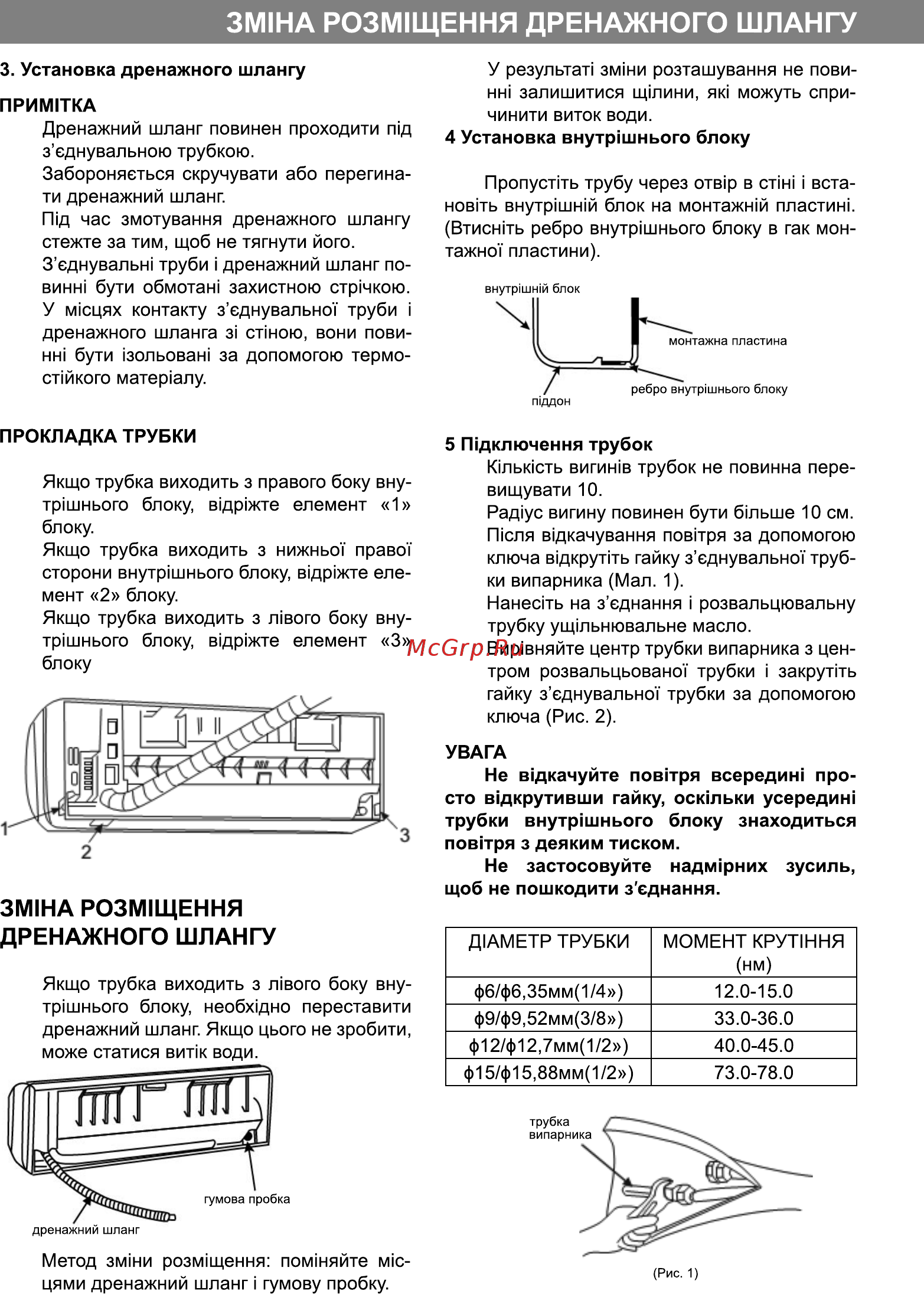

ЗМ1НА Р03М1ЩЕННЯ ДРЕНАЖНОГО ШЛАНГУ 3 Установка дренажного шлангу ПРИМ1ТКА Дренажний шланг повинен проходити пщ з еднувальною трубкою Забороняеться скручувати або перегинати дренажний шланг Пщ час змотування дренажного шлангу стежте за тим щоб не тягнути йога З еднувальн труби дренажний шланг повинн бути обмотан захистною стр чкою У м сцях контакту з еднувально труби дренажного шланга з слною вони повинн бути зольован за допомогою термослйкого материалу ПРОКЛАДКА ТРУБКИ Якщо трубка виходить з правого боку внутр шнього блоку вщр жте елемент 1 блоку Якщо трубка виходить з нижньо право сторони внутр шнього блоку в др жте еле мент 2 блоку Якщо трубка виходить з л вого боку внутр шнього блоку вщр жте елемент 3 блоку У результат зм ни розташування не повинн залишитися щ лини як можуть спричинити виток води 4 Установка внутр шнього блоку Пропустить трубу через отв р в ст н 1 встанов ть внутр шн й блок на монтажн й пластин Втисн ть ребро внутр шнього блоку в гак монтажно пластини 5 П дключення трубок К льк сть вигин в трубок не повинна перевищувати 10 Рад ус вигину повинен бути б льше 10 см П сля вщкачування пов тря за допомогою ключа вщкрупть гайку з еднувально труб ки випарника Мал 1 Нанес ть на з еднання розвальцювальну трубку ущ льнювальне масло Вир вняйте центр трубки випарника з цен тром розвальцьованоТ трубки закрут ть гайку з еднувально трубки за допомогою ключа Рис 2 УВАГА Не вщкачуйте пов тря всередин про сто вщкрутивши гайку осюльки усередин трубки внутр1шнього блоку знаходиться повиря з деяким тиском Не застосовуйте надм рних зусиль щоб не пошкодити з еднання ЗМ1НА РОЗМ1ЩЕННЯ ДРЕНАЖНОГО ШЛАНГУ Якщо трубка виходить з л вого боку внутр шнього блоку необхщно переставити дренажний шланг Якщо цього не зробити Метод змии розм щення пом няйте м сцями дренажний шланг гумову пробку Д1АМЕТР ТРУБКИ МОМЕНТ КРУТ1ННЯ нм ф6 ф6 35мм 1 4 12 0 15 0 ф9 ф9 52мм 3 8 33 0 36 0 ф12 ф12 7мм 1 2 ф15 ф15 88мм 1 2 40 0 45 0 73 0 78 0 Рис 1 5
