Diam CSN-NORMAL - 160 620011 [8/10] Станина

Поз. Наименование

Кол.

Поз. Наименование Кол

1. Корпус редуктора 1 51. Пружина 1

2. Крышка редуктора 1 52. Пружина 1

3. Корпус эл.двигателя 1 53. Пружина 2

4. Корпус реечного механизма 1 54. Вал реечного механизма 1

5. Крышка реечного механизма 1 55. Втулка вала реечного механизма 1

7. Корпус узла подачи воды 1 56.

Штурвал перемещения

реечного механизма

8. Щеткодержатель 2 58. Болт М6х40 4

9. Ротор 1 59. Кольцо 2

10. Шестерня 59.5х14.5 1 60. Стопорное кольцо R55 1

11. Шестерня 44.5х12 1 61. Подшипник 6006DU 2

12. Бронзографитовая втулка 1 62. Сальник 1

13. Бронзографитовая втулка 1 63. Стопорное кольцо (А) 1

14. Шпонка 2 64. Стопорное кольцо (В) 1

15. Пластина 5 65. Стопорное кольцо (С) 1

16. Вилка эл.шнура 1 66. Подшипник 6201ZZ 3

17. Резиновый кожух эл.шнура 1 67. Стопорное кольцо (Е) 1

18. Хомут кожуха эл.шнура 1 68. Шпонка 1

19. Винт М4х16 2 69. Подшипник 6002 ZZ 2

20. Статор 1 70. Тарельчатая пружина 3

21. 1 71. Подшипник 6202VV 1

22. Сальник 1 72. Подшипник 6300VV 1

23. Подшипник 6202 ZZ 1 73. Графитовая щетка 2

24. Винт М4х16 2 74. Крышка щеток 2

25. Ручка реечного механизма 2 75. Пускатель 1

26. Прижимная пластина 2 76. Болт М8х30 6

27. Корпус пускателя 1 77. Подшипник 6003 ZZ 4

28. Крепежный винт статора М5х75 2 78. Стопорное кольцо 2

29. Крепежный винт статора М5х100 4 80. Винт 4х12 16

30. Ручка 1 81. Кольцо 2

33. Шпиндель 1 82. Винт М5х8 2

34. Гайка М5 2 83. Болт М8х30 4

35. Шестерня 77.42х19.5 1 85. Шайба-гровер 10

36. Шестерня 46.98х12.5 1 86. Гайка М8 6

37. Червяк 22.89х115 1 87. Болт М8х25 6

38. Шестерня 26.42х116 1 88. Фиксирующая ручка 1

39. Бронзографитовая втулка 1 90. Стопорное кольцо 2

40. Кольцо 45х4.2 2 92. Шайба 4

41. Шестерня 63.99х14.2 1 95. Болт М6х15 3

42. Втулка 1 97. Болт М6х45 4

43. Гайка 1 98. Шпонка 1

44. Бронзографитовая втулка 1 99. Болт 1

45. Фрикционное кольцо 2 100. Рожковый ключ 1

46. Кожух статора 1 102. Шестигранник М4 1

47. Шайба 8 103. Шестигранник М5 1

48. Шайба - гровер 11 104. Шестигранник М6 1

49. Кран в сборе 1 114. Прокладка 1

Поз.

Наименование

Кол.

Поз. Наименование Кол

115. Рычаг переключения скоростей 1 125. Винт М3х10 2

116. Кольцо 1 127. Вал реечного механизма 1

117. Кольцо 1 128. Шестерня 1

118. Кольцо 2 129. Шпонка 1

119. Шайба 2 130.

Задняя крышка корпуса эл.

двигателя

120. Муфта 1 139. Болт М5х20 4

121. Ручка переключения скорости 1 140. Опорная втулка 1

122. Болт 1 143 Шайба 4

124. Защита кнопки пускателя 1

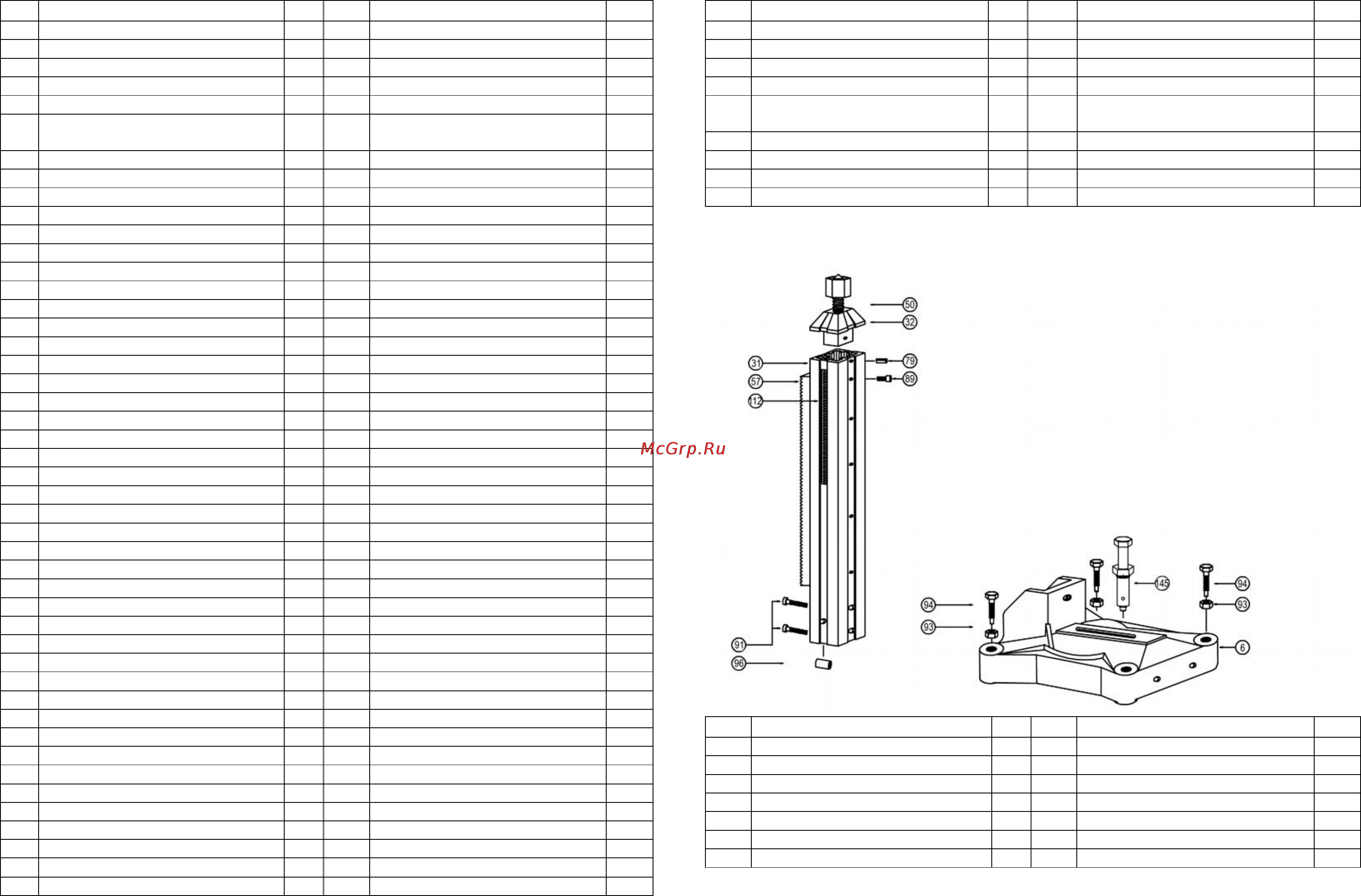

Станина

Поз. Наименование

Кол.

Поз. Наименование Кол

6. Основание 1 91. Болт М12х60 2

31. Направляющая 1 93. Гайка М12 4

32. Крышка направляющей 1 94. Болт М12х75 4

50. Упорный болт 1 96. Втулка 2

79. Штифт 2 112. Линейка 1

89. Болт М5х12 1 145. Анкерный болт 2

57. Зубчатая рейка 16х14.2х650 1

Diam CSN-NORMAL - 160 620011 [8/10] Станина
