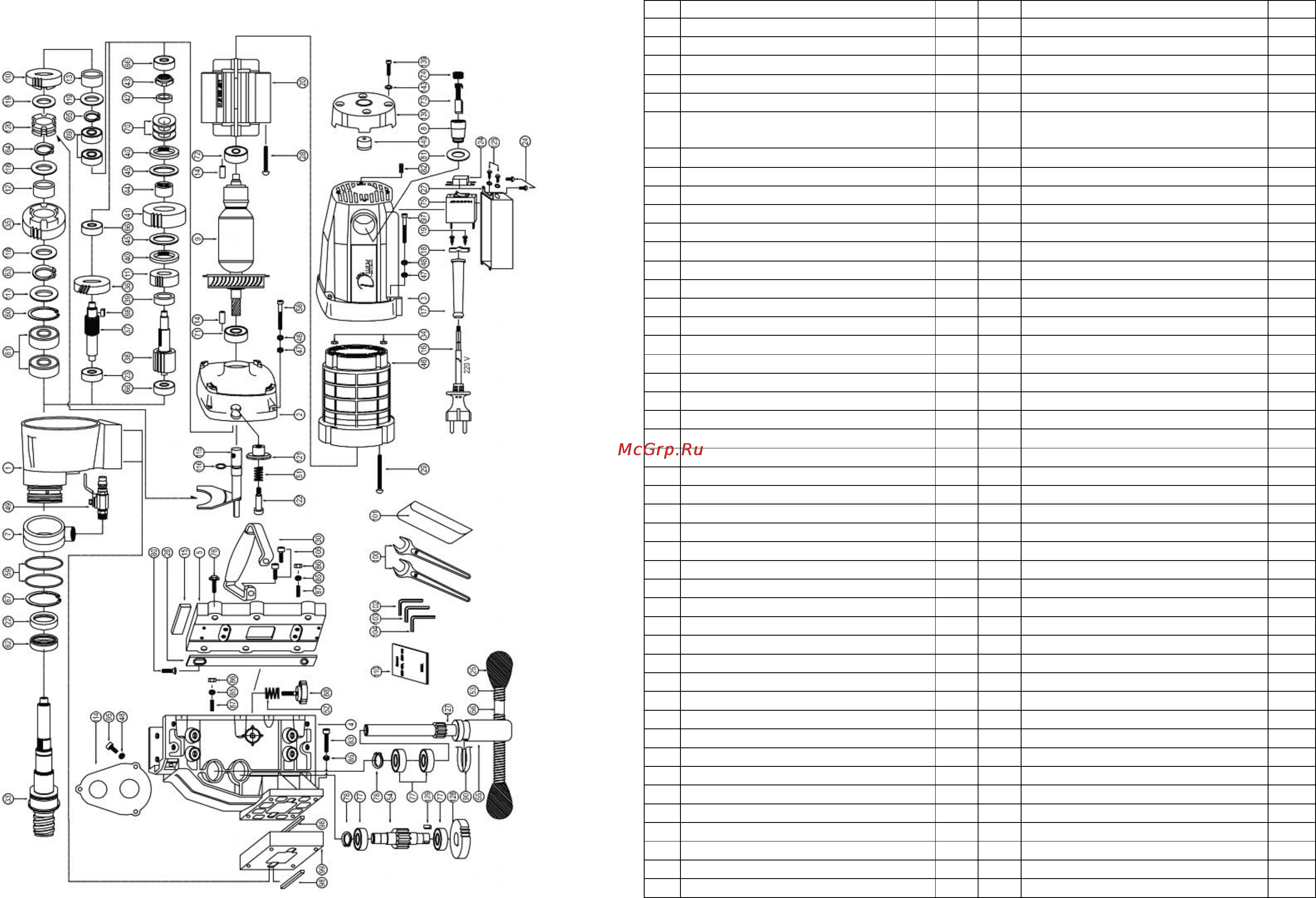

CSN-355
15
Поз.
Наименование Кол. Поз. Наименование Кол
1 Корпус редуктора 1 52. Пружина 1
2 Крышка редуктора 1 53. Пружина 2
3 Корпус эл. двигателя 1 54. Вал реечного механизма 1
4 Корпус реечного механизма 1 55. Втулка вала реечного механизма 1
5 Крышка реечного механизма 1 58. Болт М6х40 4
7 Корпус узла подачи воды 1 56.
Штурвал перемещения реечного
механизма
1
8 Щеткодержатель 2 59. Кольцо 2
9 Ротор 1 60. Стопорное кольцо R55 1
10 Шестерня 59.5х14.5 1 61. Подшипник 6006 DU 2
11 Шестерня 44.5х12 1 62. Сальник 1
12 Бронзографитовая втулка 1 63. Стопорное кольцо (А) 1
13 Бронзографитовая втулка 1 64. Стопорное кольцо (В) 1
14 Шпонка 2 65. Стопорное кольцо (С) 1
15 Пластина 5 66. Подшипник 6201ZZ 3
16 Вилка эл.шнура 1 67. Стопорное кольцо (Е) 1
17 Резиновый кожух эл.шнура 1 69. Подшипник 6002 ZZ 2
18 Хомут кожуха эл.шнура 1 70. Тарельчатая пружина 3
19 Винт М4х16 2 71. Подшипник 6202 VV 1
20 Статор 1 72. Подшипник 6300 VV 1
22 Кольцо 1 73. Графитовая щетка 2
23 Подшипник 6202 ZZ 1 74. Крышка щеток 2
24 Винт М4х16 2 75. Пускатель 1
25 Ручка рычага реечного механизма 2 76. Болт М8х30 6
26 Прижимная планка 8 77. Подшипник 6003 ZZ 4
27 Корпус пускателя 1 78. Стопорное кольцо 2
28 Винт М5х80 2 80. Винт М4х12 16
29 Винт М5х100 4 81. Кольцо 2
30 Ручка 1 82. Винт М5х8 2
33 Шпиндель 1 83. Болт М8х60 4
34 Гайка М5 2 85. Шайба - гровер 12
35 Шестерня 77.42х19.5 1 86. Гайка М8 8
36 Шестерня 57.79х12.5 1 87. Шпилька М8х25 8
37 Червяк 22.89х115 1 88. Фиксирующая ручка 1
38 Шестерня 26.42х116 1 89. Болт М5х12 1
39 Бронзографитовая втулка 1 90. Стопорное кольцо 2
40 Кольцо 2 95. Болт М6х15 3
41 Шестерня 63.99х14.2 1 97. Болт М6х45 4
42 Втулка 1 98. Шпонка 2
43 Гайка 1 100 Рожковый ключ 1
44 Бронзографитовая втулка 1 102 Шестигранник М4 1
45 Фрикционное кольцо 2 103 Шестигранник М5 1
46 Кожух статора 1 104 Шестигранник М6 1
47 Шайба 4 114 Прокладка 1
48 Шайба - гровер 4 115 Рычаг переключения скоростей 1
49 Кран в сборе 1 116 Кольцо 1
51 Пружина 1 117 Шайба 1
16
