ПРИМЕЧАНИЕ:

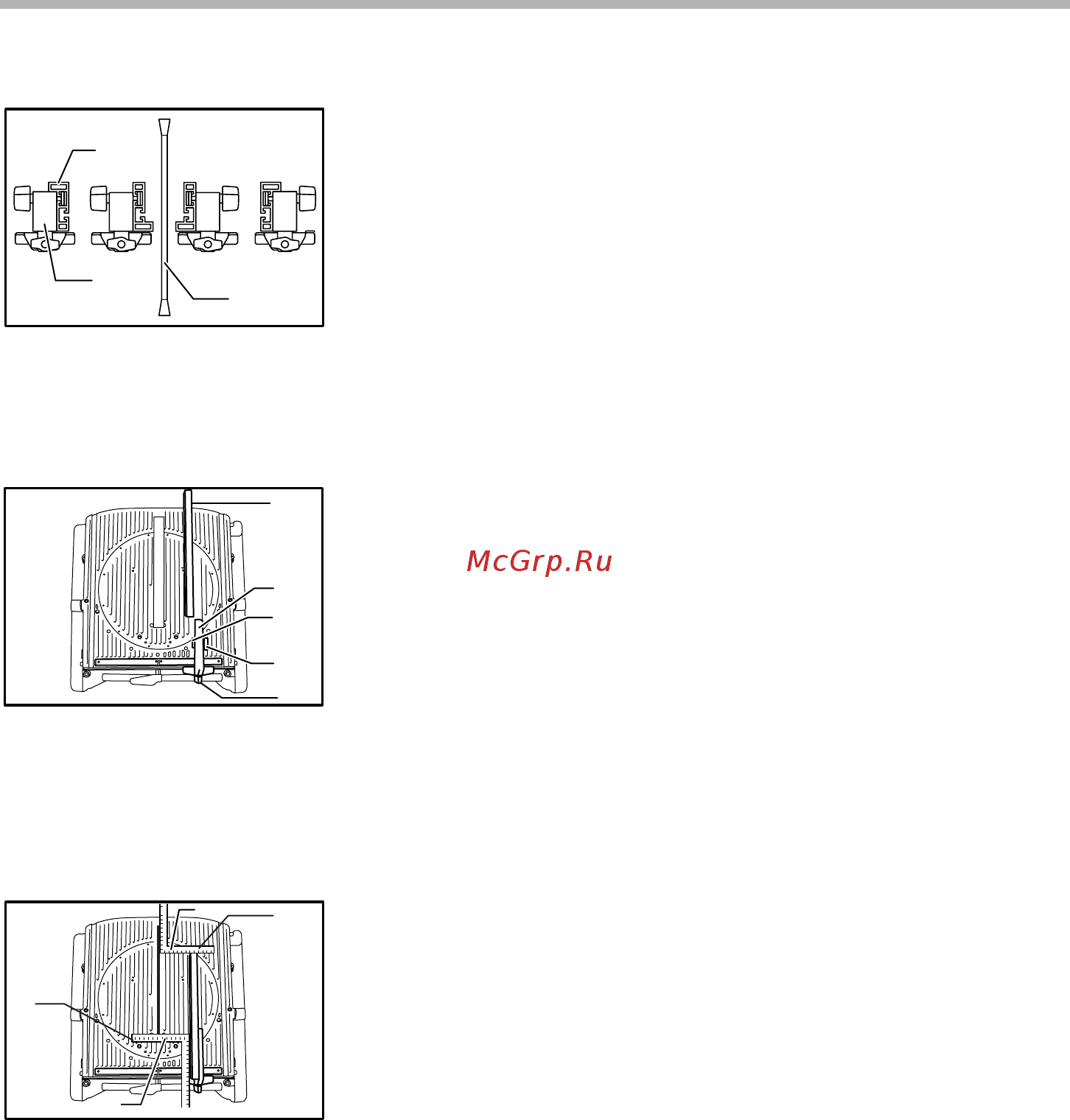

• Имеется четыре шаблона положения направляющей планки, как
показано на рисунке. Направляющая планка имеет две прорези по
сторонам, одна прорезь с приподнятым краем с той же стороны, а
другая прорезь без него. Используйте поверхность направляющей
планки с таким краем, располагая его по направлению к
обрабатываемой детали, только при распиловке той детали,
которая тоньше обрабатываемой детали.
• Для изменения шаблона направляющей планки, снимите
направляющую планку с держателя направляющей планки, открутив
зажимной винт (A), и измените расположение направляющей планки
по отношению к держателю направляющей планки так, чтобы
направляющая планка соприкасалась с держателем направляющей
планки в зависимости от типа работы, как показано на рисунке.
Вставьте квадратную гайку на держателе направляющей планки в
задний край какой-либо из двух прорезей в направляющей планке,
чтобы они совпадали, как показано на рисунке.
Для изменения шаблона A или B на шаблон C или D или обратно,
снимите квадратную гайку и зажимной винт (A) с держателя
направляющей планки, затем расположите зажимной винт (A) и
квадратную гайку с противоположной стороны держателя
направляющей планки по сравнению с первоначальным
положением. Крепко затяните зажимной винт (A) после вставки
квадратной гайки держателя направляющей планки в прорезь
направляющей планки.
Вставьте квадратную гайку на держателе направляющей планки в
обратный конец какой-либо из прорезей направляющей планки,
чтобы они совпадали, как показано на рисунке.
Направляющая планка отрегулирована на предприятии-изготовителе
параллельно к поверхности диска. Убедитесь, что она параллельна.
Чтобы убедиться, что направляющая планка параллельна диску,
отрегулируйте высоту диска с помощью ручки регулировки глубины резки
так, чтобы диск появлялся в самом верхнем положении от стола.
Отметьте один из зубьев диска мелком. Измерьте расстояние (A) и (B)
между направляющей планкой и диском. Проведите оба измерения,
используя зубец, помеченный мелком. Показания этих двух измерений
должны быть одинаковыми. Если направляющая планка не параллельна
относительно диска, выполните следующее:
1. Направляющая планка
2. Держатель направляющей
планки
3. Пильный диск
1. Направляющая планка
2. Держатель направляющей
планки
3. Квадратная гайка
4. Зажимной винт (A)
5. Зажимной винт (B)
1
2
ABC
3
D
006055
1
2
3
4
5
006056
1. Шкала
A
B
1
1
006057
