Makita LF 1000 [18/36] Установка и регулировка направляющей планки
![Makita LF 1000 [18/36] Установка и регулировка направляющей планки](/views2/1021516/page18/bg12.png)
18
ПРЕДУПРЕЖДЕНИЕ:
• Если диск и расклинивающий нож не отрегулированы надлежащим
образом, в ходе работы может возникнуть опасное зажатие.
Убедитесь, что расклинивающий нож располагается между двумя
внешними краями зубьев диска, если смотреть на него сверху. Если
пользоваться инструментом без надлежащим образом
отрегулированного расклинивающего ножа, можно получить
серьезные личные травмы. Если они не отрегулированы по какой-
либо причине, всегда производите их регулировку в
уполномоченном сервис-центре Makita.
• При регулировке зазора между расклинивающим ножом и зубьями
диска, всегда ослабляйте шестигранный болт после ослабления
зажимной гайки.

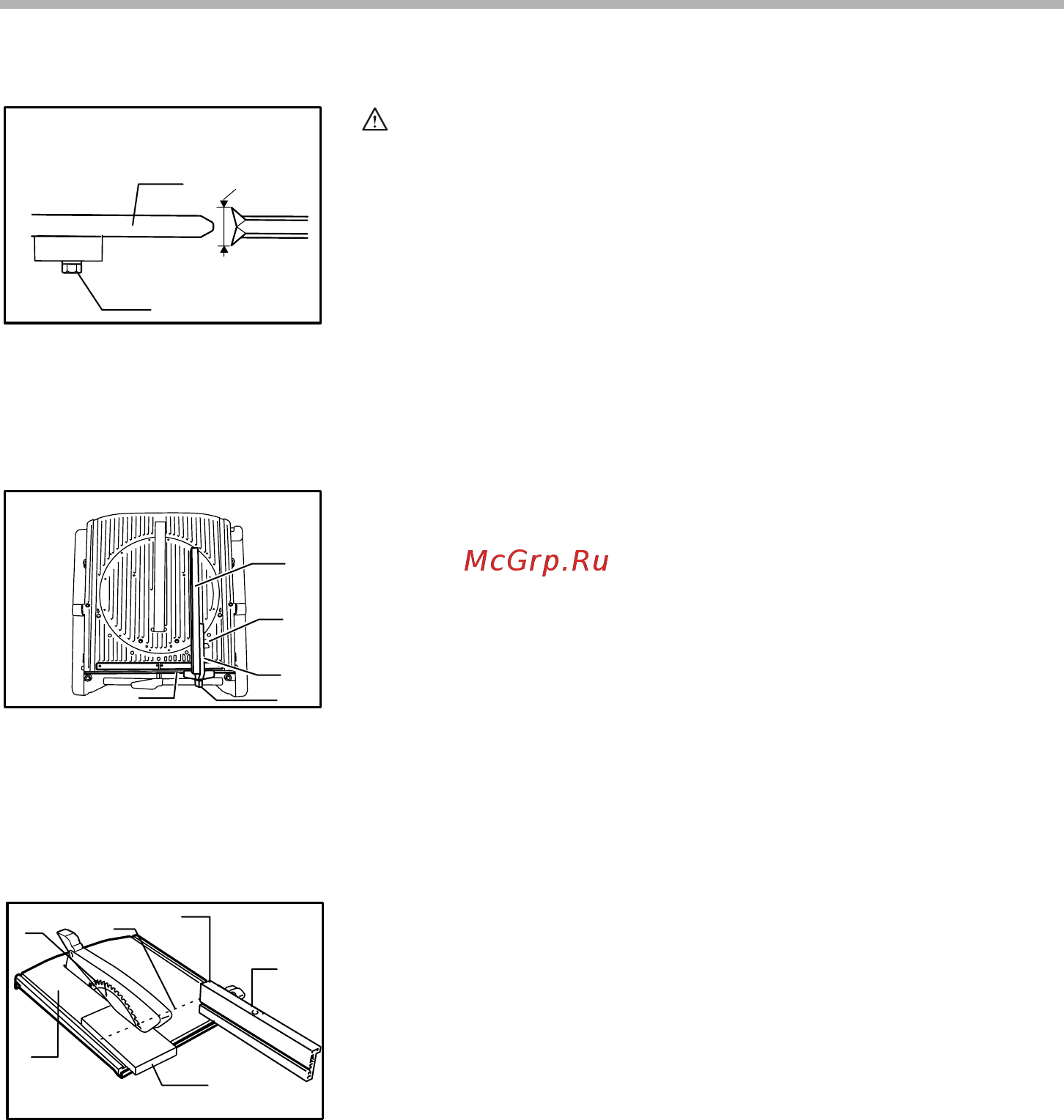

Установка и регулировка направляющей планки
1. Установите направляющую планку на стол, чтобы держатель
направляющей планки вошел в сцепление с рельсом
направляющей. Крепко затяните зажимной винт (B) направляющей
планки по часовой стрелке.
2. Ослабьте зажимной винт (A).
3. Подвиньте направляющую планку и закрепите ее так, чтобы конец
направляющей планки, находящийся дальше от Вас, был выровнен
с той точкой, в которой передний край пильного диска немного
выдается из-под верхней поверхности обрабатываемой детали.
Цель данной регулировки заключается в снижении риска отскока по
направлению к оператору той отрезной части обрабатываемой
детали, которая будет зажата между пильным диском и
направляющей планкой при ее окончательном выталкивании по
направлению к оператору. Линия (А) изменяется в зависимости от
толщины обрабатываемой детали или уровня стола. Отрегулируйте
положение направляющей планки в зависимости от толщины
обрабатываемой детали.
После регулировки направляющей планки крепко затяните
зажимной винт (A).
1. Ширина диска
2. Расклинивающий нож
3. Шестигранный болт
2
1
3
006052
1. Держатель направляющей
планки
2. Направляющий рельс
3. Зажимной винт (A)
4. Зажимной винт (B)
5. Направляющая планка
1
2
3
4
5
006053
1. Направляющая планка
2. Держатель направляющей
планки
3. Линия должна быть совмещена
с линией (A)
4. Пильный диск
5. Верхний стол
6. Обрабатываемая деталь
1
2
3
4
5
6
006054
