Крепление обрабатываемой детали
ПРЕДУПРЕЖДЕНИЕ:
• Очень важно всегда правильно и крепко закреплять
обрабатываемую деталь с помощью тисков. Несоблюдение данного
требования может привести к повреждению инструмента и/или
обрабатываемой детали. ТАКЖЕ ВОЗМОЖНО ПОЛУЧЕНИЕ
ЛИЧНЫХ ТРАВМ. Также, после завершения резки, НЕ поднимайте
диск, пока он не остановится полностью.
Вертикальные тиски
Горизонтальные тиски можно устанавливать в двух положениях, на левой
или на правой стороне направляющей линейки. Вставьте стержень
тисков в отверстие в направляющей линейке и затяните зажимной винт,
чтобы закрепить стержень тисков.
Расположите кронштейн тисков в соответствии с толщиной и формой
обрабатываемой детали и закрепите кронштейн тисков, затянув
зажимной винт. Если винт крепления кронштейна тисков соприкасается с
направляющей линейкой, установите зажимной винт на
противоположной стороне кронштейна тисков. Убедитесь, что никакая
часть инструмента не соприкасается с тисками при опускании рукоятки
до конца. Если какая-либо часть касается тисков, отрегулируйте
положение тисков.
Прислоните обрабатываемую деталь к направляющей линейке и
поворотному столу. Расположите обрабатываемую деталь в
необходимом для распиливания положении и надежно закрепите ее,
затянув ручку тисков.
ПРЕДУПРЕЖДЕНИЕ:
• Обрабатываемая деталь должна быть плотно закреплена к
поворотному столу и направляющей линейке.
Установка инструмента в режим настольной пилы
ПРЕДУПРЕЖДЕНИЕ:
• Перед использованием инструмента в режиме настольной пилы,
убедитесь, что поворотный стол закреплен под углом резки в 0° с
помощью зажимного винта на направляющей линейке.
• Перед использованием инструмента в режиме настольной пилы,
убедитесь, что головка инструмента закреплена рычагом.
• Перед использованием инструмента в режиме настольной пилы,
убедитесь, что расклинивающий нож закреплен на месте
соответствующим образом.
• Перед использованием инструмента в режиме настольной пилы
снимите нижний кожух диска C.
• В режиме настольной пилы освободите стопор нижнего
ограничителя.
Инструмент поставляется с предприятия-изготовителя в режиме
торцовочной пилы. Перед использованием инструмента в режиме
настольной пилы измените установку и выполните процедуру ниже.

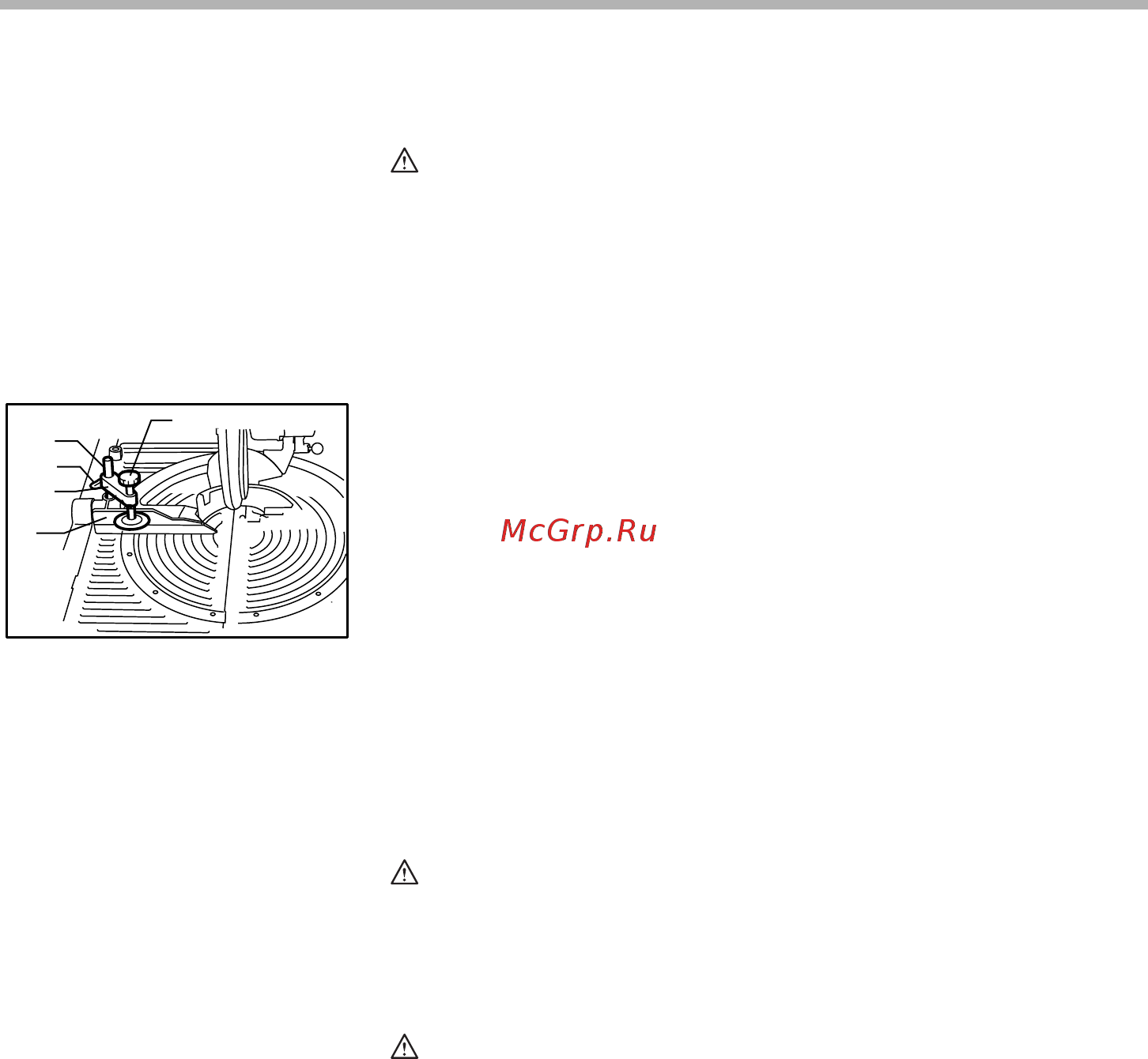

1. Ручка тисков
2. Стержень тисков
3. Зажимной винт
4. Кронштейн тисков
5. Направляющая линейка
1
2
3
4
5
006064
