26
4. Освобождение головки инструмента из полностью опущенного
положения
Удерживая рукоятку, вытяните стопорный штифт в направлении
стрелки A, поверните ее под углом в 90° в направлении стрелки B с
вытянутым штифтом, затем медленно поднимите рукоятку.

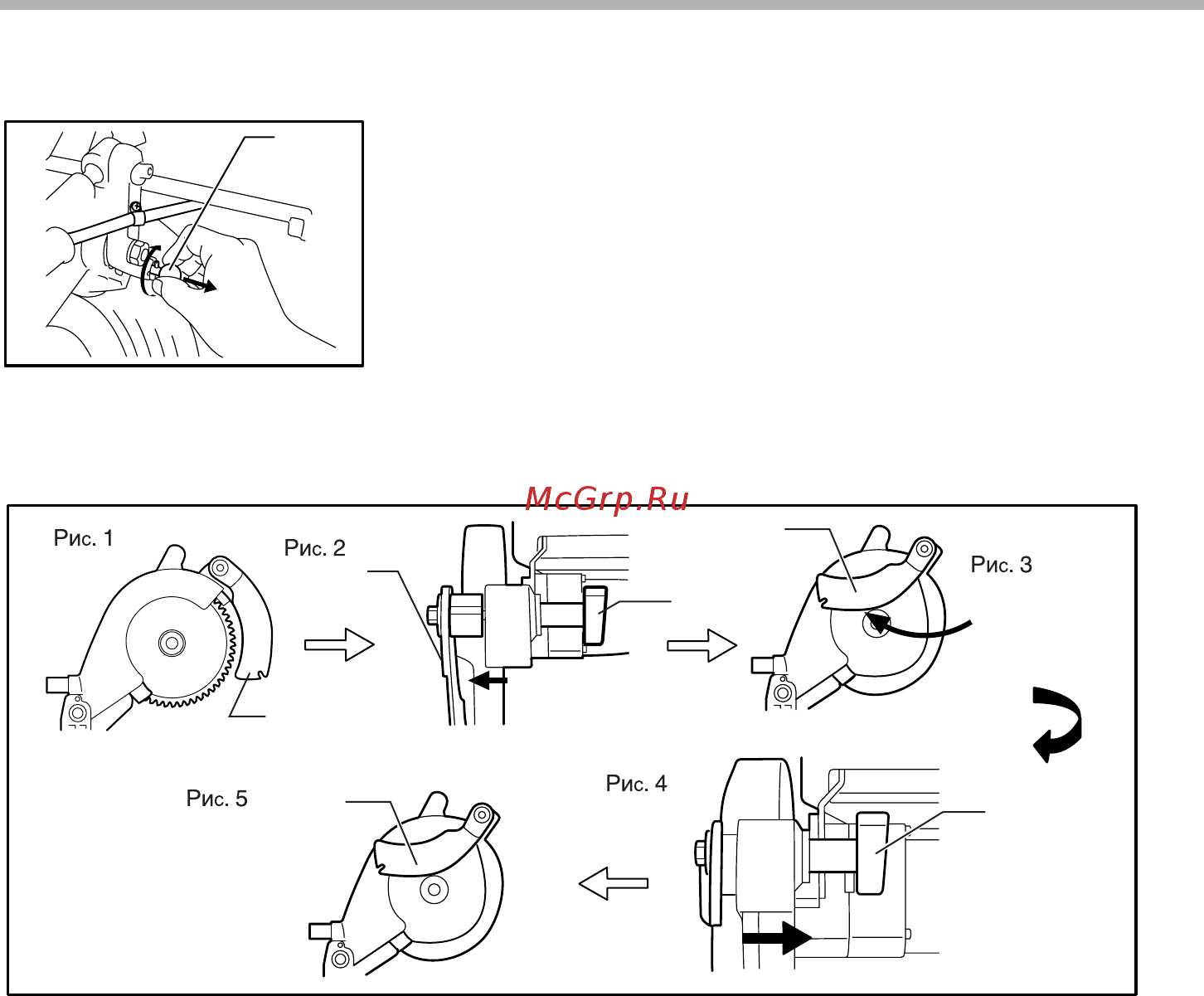

5. Изменение положения расклинивающего ножа
Положение расклинивающего ножа (Рис. 1) следует изменить
следующим образом.
(1) Ослабьте зажимную гайку и возьмитесь за нижний кожух диска
A (Рис. 2), удерживая его рукой за выступ.
(2) Удерживая нижний кожух диска A, потяните за
расклинивающий нож, чтобы он поворачивался, и поверните
его в положение, указанное стрелкой (Рис. 3).
(3) Удерживая расклинивающий нож в данном положении,
возвратите нижний кожух диска A в первоначальное
положение, и крепко затяните зажимной винт (Рис. 4, 5).
1. Стопорный штифт
1
B
A
006074
1. Расклинивающий нож 2. Зажимная гайка
1
2
1
2
1
1
006075
