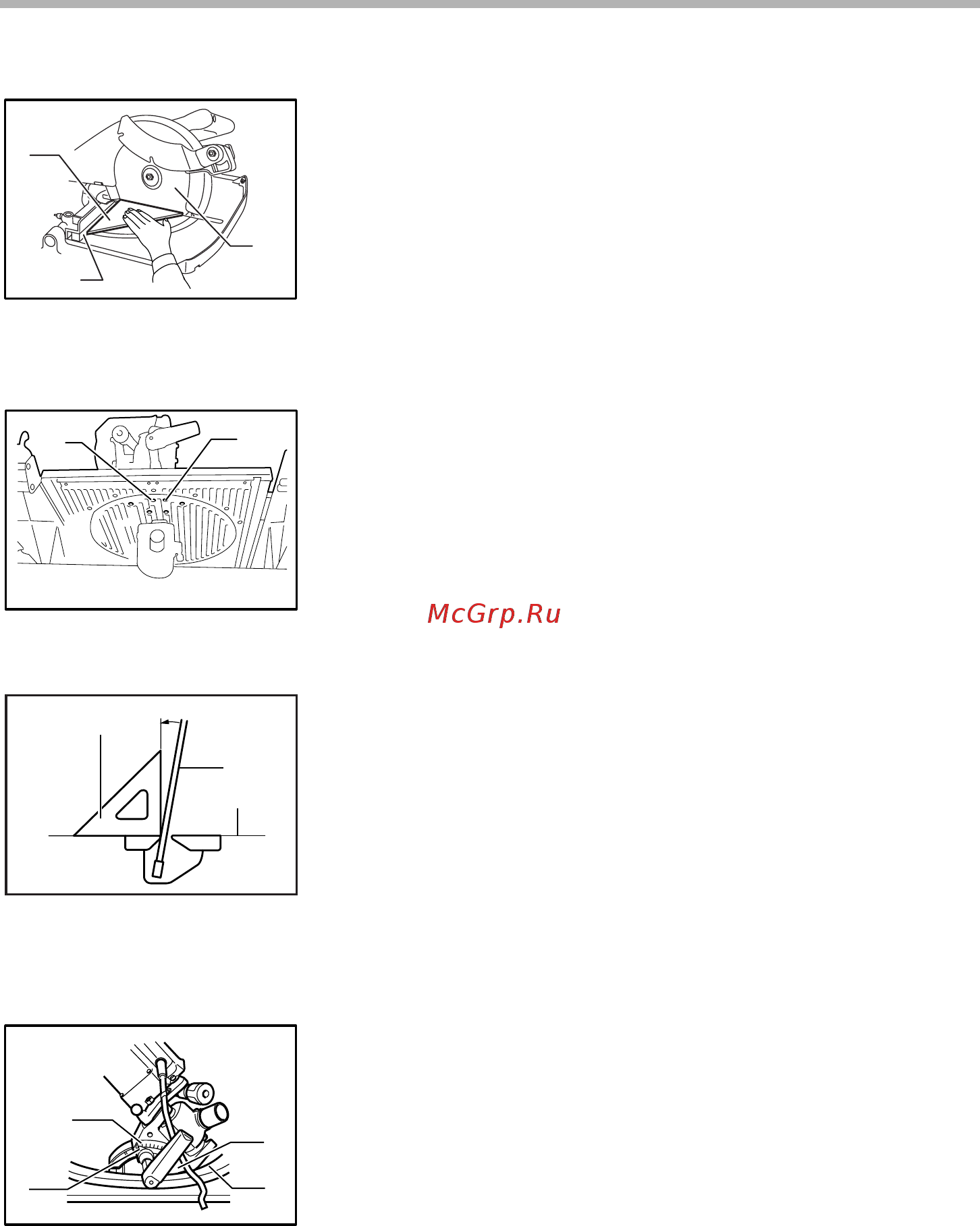

34
Полностью опустите рукоятку и заблокируйте ее в опущенном
положении, потянув и повернув стопорный штифт под углом в 90° по
часовой стрелке. Установите прямой угол диска по отношению к
стороне направляющей линейки с помощью треугольной линейки,
угольника и т.д. Затем крепко затяните четыре регулировочных
болта на вспомогательном кронштейне снизу стола. Убедитесь, что
стрелка указывает на 0° на шкале угла резки. Если это не так,
отрегулируйте положение стрелки, ослабив винт крепления стрелки.
После регулировки крепко затяните винт.
2. Угол скоса
(1) Угол скоса в 0°
Полностью опустите рукоятку и заблокируйте ее в опущенном
положении, потянув и повернув стопорный штифт под углом в
90° по часовой стрелке. Ослабьте рычаг в нижней части
инструмента.
Поверните регулировочный болт угла скоса в 0° с правой
стороны вспомогательного кронштейна снизу стола на два или
три оборота против часовой стрелки, чтобы наклонить диск
вправо.
Тщательно установите прямой угол диска по отношению к
верхней поверхности поворотного стола с помощью
треугольной линейки, угольника и т.д., повернув болт
регулировки угла скоса в 0° по часовой стрелке.
Убедитесь, что стрелка на поворотном столе указывает на 0°
на шкале угла скоса на кронштейне. Если стрелка не
указывает на 0°, ослабьте винт крепления стрелки и
отрегулируйте стрелку, чтобы она указывала на 0°.
(2) Угол скоса в 45°
Производите регулировку угла скоса в 45° только после
регулировки угла скоса в 0°. Для регулировки угла скоса влево
на 45°, ослабьте рычаг и наклоните диск полностью влево.
Убедитесь, что стрелка на кронштейне указывает на 45° на
шкале угла скоса на кронштейне. Если стрелка не указывает
на 45°, поворачивайте болт регулировки угла скоса влево на
45° снизу стола с левой стороны вспомогательного
кронштейна, пока стрелка не будет указывать на 45°.
1. Треугольная линейка
2. Пильный диск
3. Направляющая линейка
3
2
1
006092
1. Болт регулировки угла в 0°
2. Болт регулировки угла в 45°
1
2
006093
1. Треугольная линейка
2. Пильный диск
3. Верхняя поверхность
поворотного основания
1
2
3
001819
1. Кронштейн
2. Шкала угла скоса
3. Стрелка
4. Поворотный стол
1
2
3
4
006094
