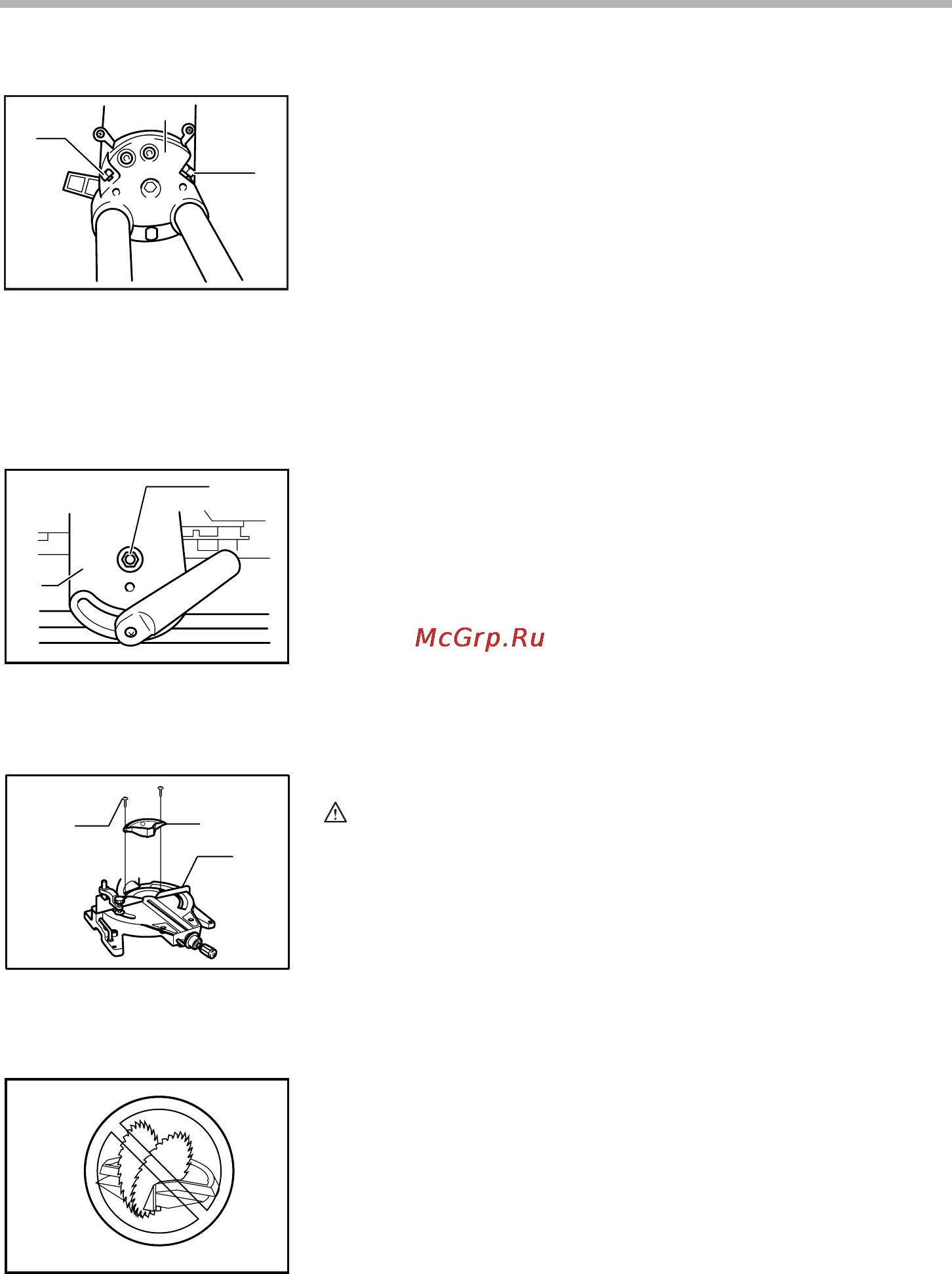

24
(2) Угол скоса в 45°
Производите регулировку угла скоса в 45° только после
регулировки угла скоса в 0°. Для регулировки угла скоса влево
на 45°, ослабьте рычаг и наклоните диск полностью влево.
Убедитесь, что стрелка на кронштейне указывает на 45° на
шкале угла скоса на держателе кронштейна. Если стрелка не
указывает на 45°, поверните болт регулировки угла скоса
влево на 45° на стороне держателя кронштейна, чтобы
стрелка указывала на 45°.
Для регулировки угла скоса вправо на 45° выполните ту же
процедуру, что описана выше.
Регулировка плавности резки со скосом
Шестигранная гайка, соединяющая кронштейн и держатель кронштейна,
отрегулирована на предприятии-изготовителе для обеспечения плавной
резки со скосом и гарантирования точной резки. Не трогайте ее. Если
соединение кронштейна и держателя кронштейна ослабнет, затяните
шестигранную стопорную гайку с помощью ключа.
Блок для пропилов (дополнительная принадлежность)
ПРЕДУПРЕЖДЕНИЕ:
• При использовании блока для пропилов, всегда осуществляйте
резку под одинаковым углом.
• При изменении угла резки, используйте другие блоки для пропилов.
• При выполнении распилов со скосом, никогда не пользуйтесь
блоком для пропилов.
Несоблюдение данного требования приведет к раскалыванию блока и
серьезной травме оператора.
Если Вы используете блок для пропилов при резке под углом в 90°, Вы
можете сделать пропил в обрабатываемой детали без щепок на стороне
направляющей линейки (высота обрабатываемой детали до 35 мм).
Установите блок для пропилов на направляющей линейке посредством
двух винтов. (Отрегулируйте направляющую линейку и блок для
пропилов, чтобы их стороны соприкасались. Затем крепко затяните
винты.)
1. Держатель кронштейна
2. Болт регулировки угла скоса
вправо на 45°
3. Болт регулировки угла скоса
влево на 45°
1
3
2
001573
1. Кронштейн
2. Шестигранная стопорная гайка
1
2
004061
1. Винт
2. Блок для пропилов
3. Направляющая линейка
1
2
3
004861
005598
