9

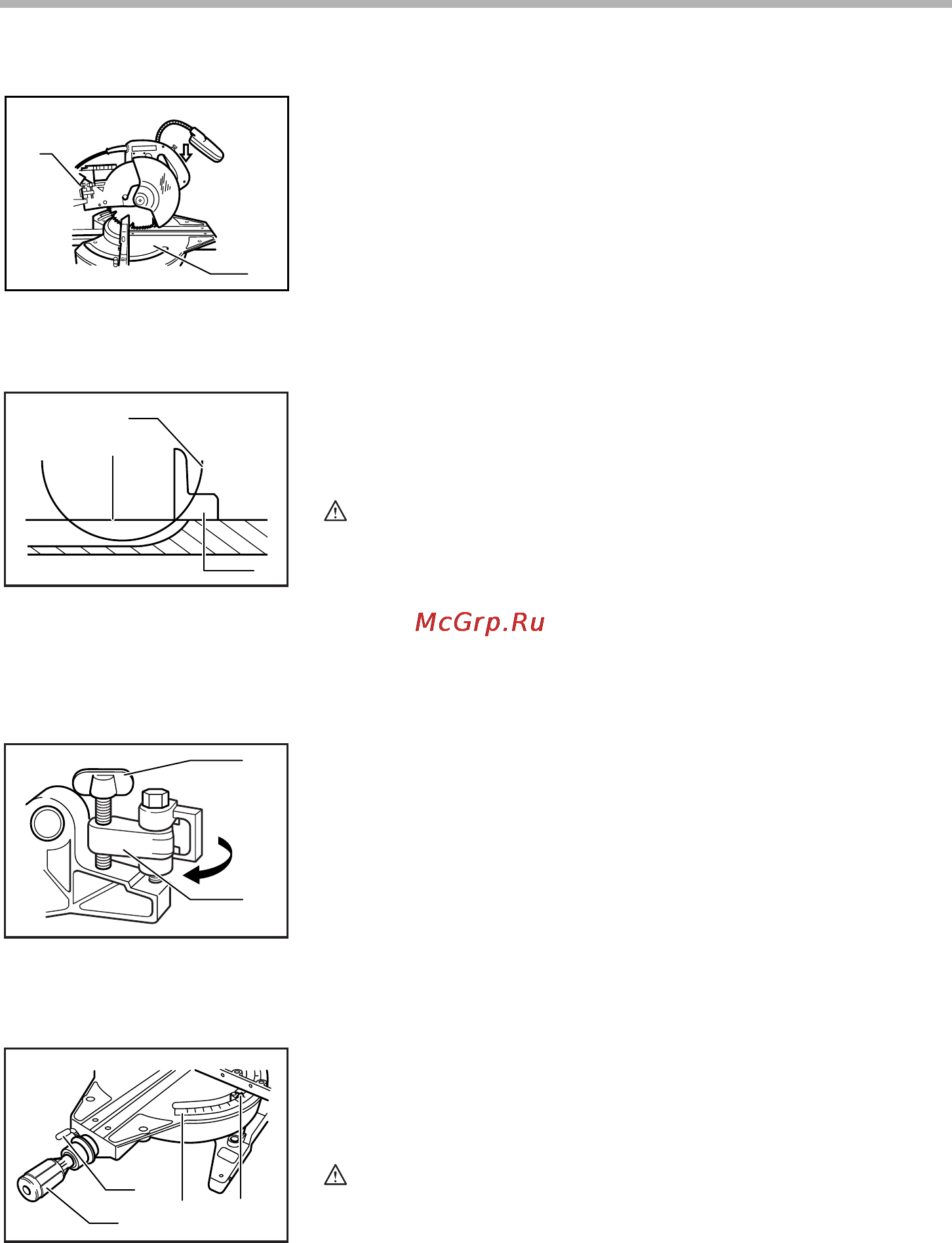

Обеспечение максимальной производительности резки
Данный инструмент отрегулирован на предприятии-изготовителе для
обеспечения максимальной производительности резки при
использовании пильного диска в 305 мм.
При установке нового диска всегда проверяйте нижнее предельное
положение диска, и, при необходимости, осуществите регулировку
следующим образом:
Прежде всего, выньте штекер инструмента из розетки электропитания.
Полностью задвиньте каретку к направляющей линейке и полностью
опустите рукоятку. Используйте торцовый ключ и поворачивайте
регулировочный болт, пока периферия диска не будет немного ниже
верхней поверхности поворотного основания, в той точке, где лицевая
сторона направляющей линейки соприкасается с верхней поверхностью
поворотного основания.
Отключите инструмент от сети, поверните диск рукой, нажимая на
рукоятку до конца, чтобы убедиться в том, что диск не касается никакой
из частей нижнего основания. При необходимости, слегка отрегулируйте
снова.
ПРЕДУПРЕЖДЕНИЕ:
• После установки нового диска, всегда проверяйте, что диск не
касается какой-либо из частей нижнего основания, когда рукоятка
полностью опущена. Всегда выполняйте эту процедуру, вынув
штекер инструмента из розетки электропитания.
Стопорный рычаг
Нижнее предельное положение диска легко регулируется с помощью
стопорного рычага. Для регулировки, поверните стопорный рычаг в
направлении стрелки, как показано на рисунке. Отрегулируйте
регулировочный винт, так, чтобы диск останавливался в необходимом
положении при полном опускании рукоятки.
Регулировка угла резки
Ослабьте ручку, повернув ее против часовой стрелки. Поверните
основание, нажимая на рычаг блокировки. После перемещения ручки в
положение, при котором стрелка указывает на необходимый угол на
шкале резки, крепко затяните ручку, повернув ее по часовой стрелке.
ПРЕДУПРЕЖДЕНИЕ:
• При повороте поворотного основания, обязательно полностью
поднимите рукоятку.
• После изменения угла резки, всегда закрепляйте поворотное
основание, крепко затягивая ручку.
1. Регулировочный болт
2. Поворотное основание
1. Верхняя поверхность
поворотного основания
2. Периферия диска
3. Направляющая линейка
1
2
004066
2
1
3
001540
1. Регулировочный винт
2. Стопорный рычаг
1
2
001562
1. Рычаг блокировки
2. Ручка
3. Стрелка
4. Шкала угла резки
1
2
4
3
001541
