21
Встановленняустановка
Гидравлические соединения

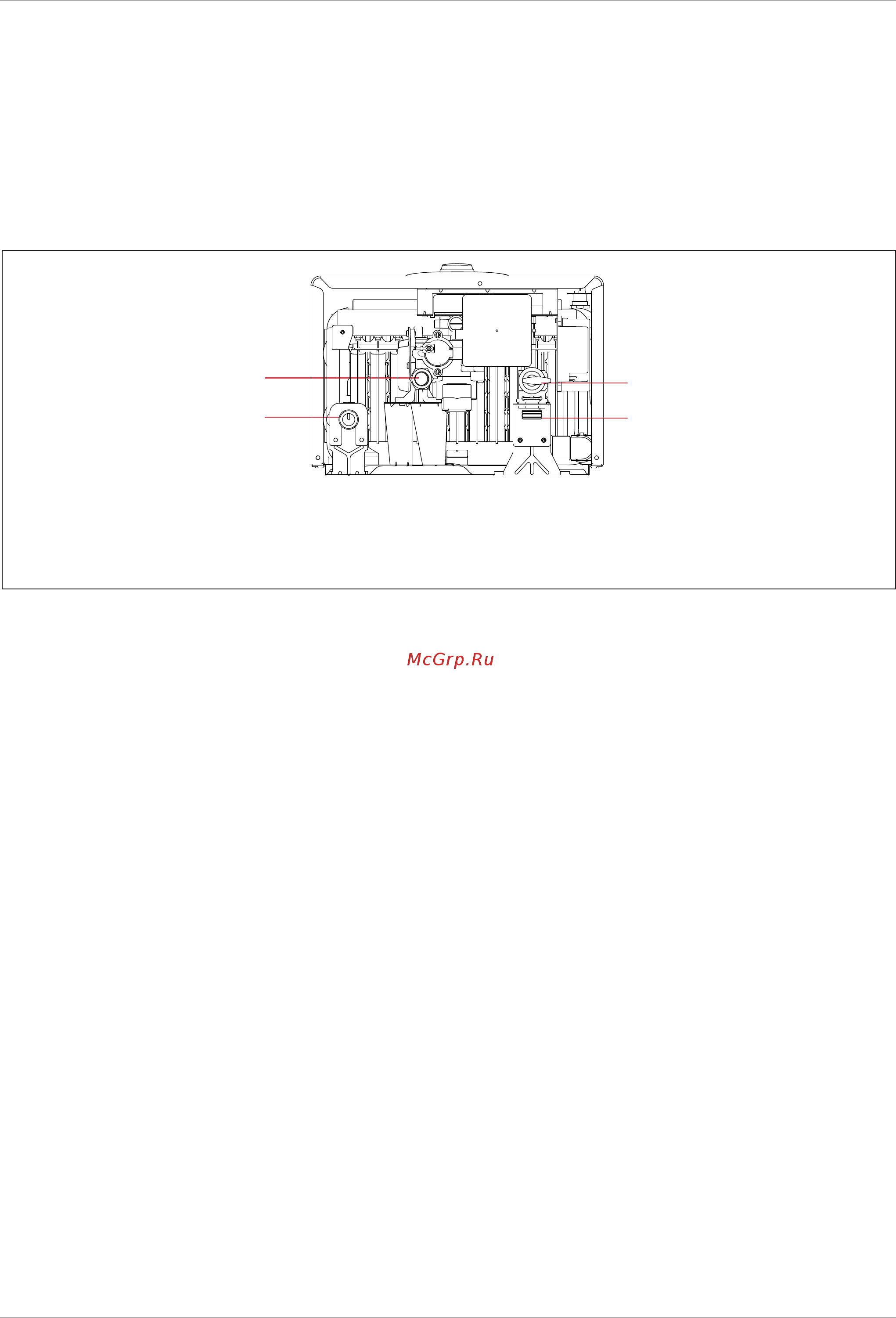

На рисунке показана схема подключения трубопроводов
воды и газа к водонагревателю. Убедитесь, что
максимальное давление в водопроводе не выше 1,0
МПа (10 бар); если выше, необходимо обязательно
установить редуктор давления.
Обеспечьте минимальное давление не ниже, чем
0,2 мбар.
Обозначения
Підключення водонагрiвача
B. Патрубок подачи в контур ГВС 1/2”
C. Подвод газа 1/2”
D. Подвод холодной воды 1/2”
G. Фильтр холодной воды
Устройство оборудовано фильтром “G”, асположенном
на входе холодной воды. Периодически очищайте
идравлическое система, если присутствует грязь .
ВАЖНО!!
Не включайте водонагреватель без установленного
фильтра!
ВАЖНО!
Если водонагреватель установлен в местности
с присутствием жесткой воды (> 200 мг /л)
необходимо применить предварительное
умягчение воды, чтобы уменьшить отложение
накипи в теплообменнике.
Гарантия не распостраняется на ущерб,возникший
от накипи.
Пристрій обладнаний фільтром «G», який
розташований на вході холодної води. Якщо є бруд,
періодично очищайте гідравлічну систему.
ВАЖЛИВО!!
Не вмикати пристрій без фільтру.
ВАЖЛИВО!
Якщо місці встановлення пристрою жорстка вода
(> 200 мг/л), необхідно встановити пом’якшувач
води, щоб зменшити накопичення накипу в
теплообміннику.
Гарантія не поширюється на пошкодження в
результаті накипу.
B
D
C
G
Гідравлічні з’єднання
На малюнку показано схему підключення трубопроводів
води та газу до водонагрiвача. Переконайтеся, що
максимальний тиск у водопроводі не перевищує 1,0
МПа (10 бар); якщо перевищує, необхідно обов’язково
встановити редуктор тиску.
Впевнитись, що мінімальний тиск не менше 0,2
мбар.
B. Патрубок подачі в контур ГВП 1/2”
C. Підведення газу 1/2”
D. Підведення холодної води1/2”
G. Фільтр на вході холодної води
