SLIM Fi – FiN руководство для технического персонала
- 18 - газовые напольные котлы

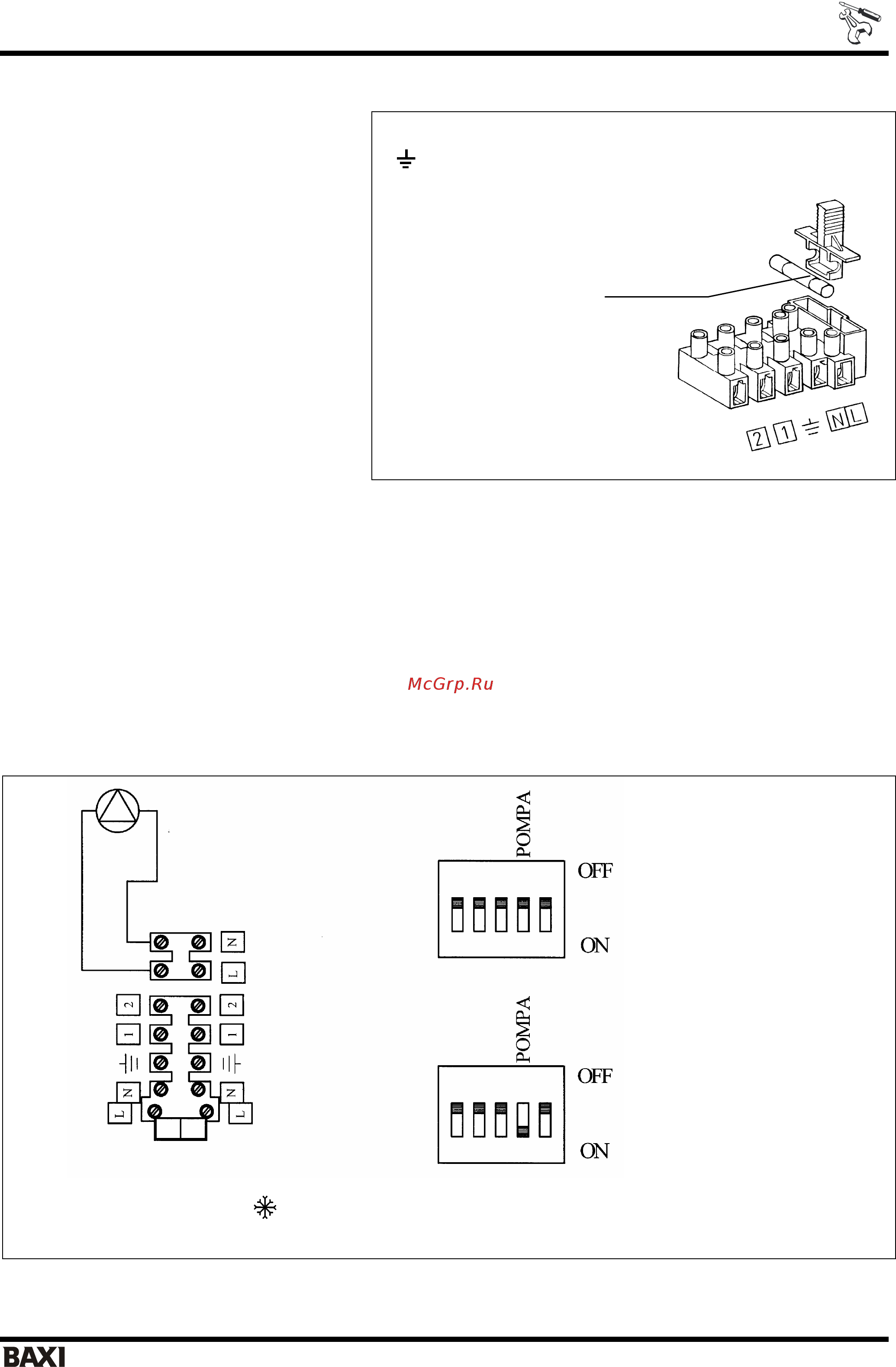

5.1 ДОСТУП К КЛЕММНОЙ КОЛОДКЕ ЭЛЕКТРОПИТАНИЯ
• Обесточить котел при помощи
двухполюсного выключателя.
• Снять крышку, потянув ее вверх.
• Открыть переднюю дверцу, потянув ее за
верхние углы.
• Отвинтить два крепежных винта панели
управления.
• Наклонить панель управления вперед.
• Отвинтить винты и получить доступ к
клеммной электрической колодке.
• В клеммной колодке имеется также плавкий
предохранитель быстрого срабатывания на
2А (рис. 17).
(L) = фаза, коричневый
(Т) = нейтраль, голубой
= земля, желто-зеленый
(1) (2) = контакты для присоединения комнатного термостата
Рис. 17: Клеммная колодка электропитания
5.2. ПРИСОЕДИНЕНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА (только для моделей FiN)
Модели FiN поставляются без циркуляционного насоса. Для включения насоса напрямую от котла необходимо
выполнить следующие операции по присоединению насоса:
• Отключить котел от электросети при помощи двухполюсного выключателя.
• Открыть и снять переднюю дверцу и верхнюю панель котла.
• Провести кабель электропитания насоса через кабеледержатели (необходимо использовать кабель с медными
жилами
3x1 мм
2
с максимальным внешним диаметром 8 мм или кабель с аналогичными характеристиками).
Получить доступ к клеммной колодке электропитания в соответствии с разделом «Электрическое присоединение
котла. Доступ к клеммной колодке электропитания».
• Выполнить электрическое присоединение в соответствии с приведенным рисунком.
(*) При отсутствии комнатного термостата насос работает всегда, когда переключатель режимов (рис. 1, позиция 1)
установлен в положение «зима»
Рис. 18: Присоединение насоса
плавкий
предохранитель
Постциркуляция насоса –
3 мин (при выключении
по сигналу комнатного
термостата)*
Постциркуляция насоса –
4 часа (при выключении
по сигналу комнатного
термостата)*
