SLIM Fi – FiN руководство для технического персонала
- 10 - газовые напольные котлы
Модели 1.230 Fi, 1.300 Fi
Вид спереди Вид сбоку Вид сзади

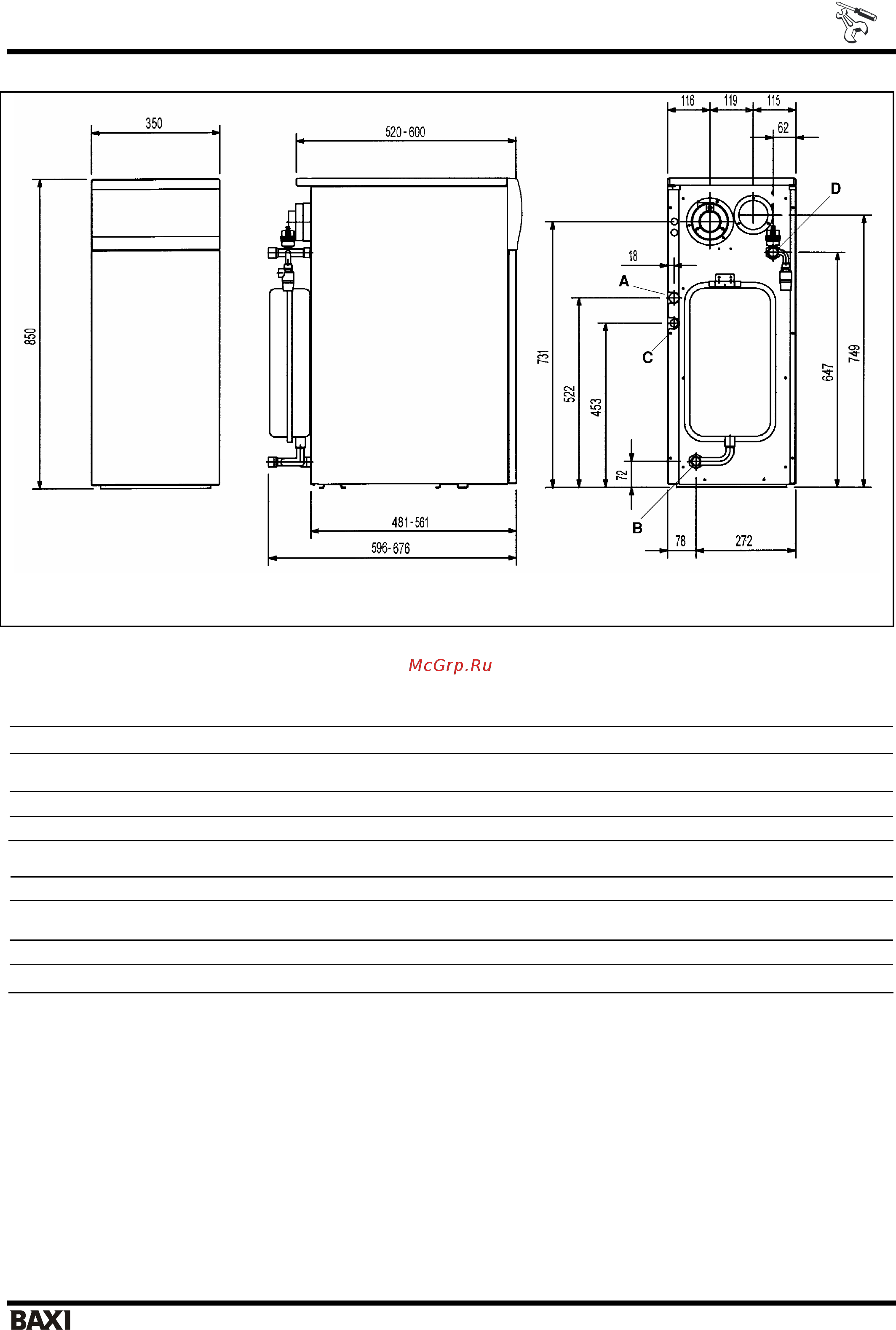

Рис. 4: Габаритные размеры для моделей 1.230 Fi, 1.300 Fi
Таблица 2
2a. Модели, поставляемые без гидравлических аксессуаров (насоса, расширительного бака и манометра)
Модель размеры Присоединения объем воды, л
Высота
мм
Ширина
мм
Глубина
мм
Подача
A
Возврат
В
Газ
С
1.230 FiN 850 350 542 3/4" m 3/4" m 1/2" m 11,8
1.300 FiN 850 350 622 3/4" m 3/4" m 1/2" m 14,6
2b. Модели, поставляемые с гидравлическими аксессуарами (насосом, расширительным баком и манометром)
модель
размеры присоединения
объем воды, л
Высота
мм
Ширина
мм
Глубина
мм
Подача
A
Возврат
В
Газ
С
Контур ГВС
D
1.230 Fi 850 350 596 3/4" m 3/4" f 1/2" m 3/4" f 11,8
1.300 Fi 850 350 676 3/4" m 3/4" f 1/2" m 3/4" f 14,6
f - внутренняя резьба
m - внешняя резьба
