ПРИНЦИП РАБОТЫ

МОТОКУЛЬТИВАТОРА

Принцип работы мотокультиватора заклю-

чается в следующем: крутящий момент от

вращающегося коленчатого вала двигате-

ля через муфту

сцепления центробежного

типа передается на червячный редуктор.

Редуктор понижает скорость вращения и

увеличивает крутящий момент, передава-

емый на фрезы мотокультиватора, закре-

пленные на ведомом вале редуктора.

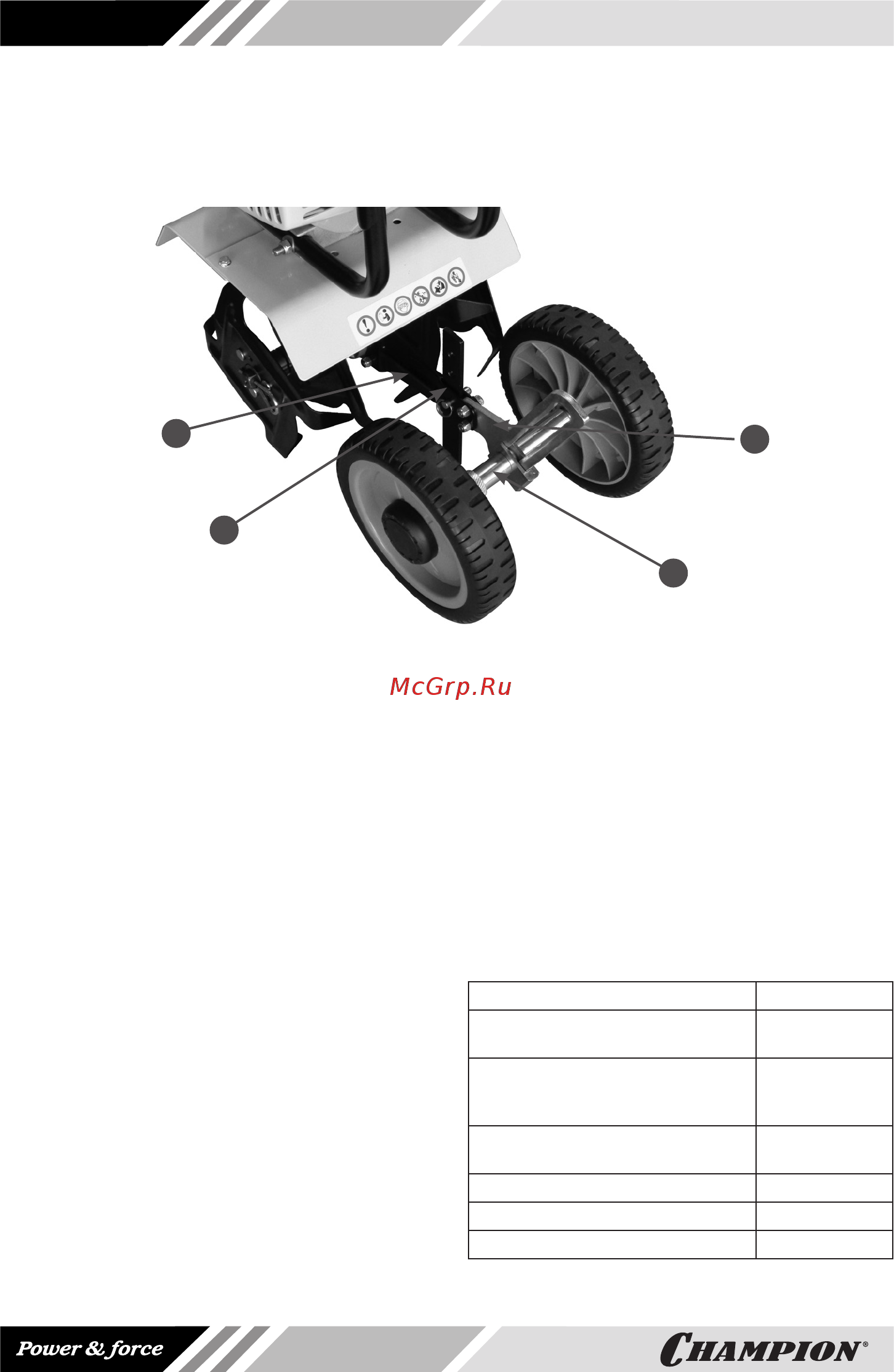

Рис. 2 Основные узлы и органы управления. Вид сзади

1. Сошник

2. Кронштейн сошника

3. Кронштейн колес

4. Фиксатор оси колес

КОМПЛЕКТАЦИЯ

Комплектация мотокультиватора пред-

ставлена в таблице 1.

ТАБЛИЦА 1. Комплектация

мотокультиватора

Мотокультиватор 1 шт.

Руководство

по эксплуатации

1 шт.

Емкость для

приготовления

топливной смеси

1 шт.

Фрезы

1 комплект

(4 шт.)

Рукоятки управления 1 комплект

Пакет с инструментом 1 шт.

Пакет с крепежом 1 шт.
