24
гулировка зазора может привести к
изменению качества искрообразова-
ния.

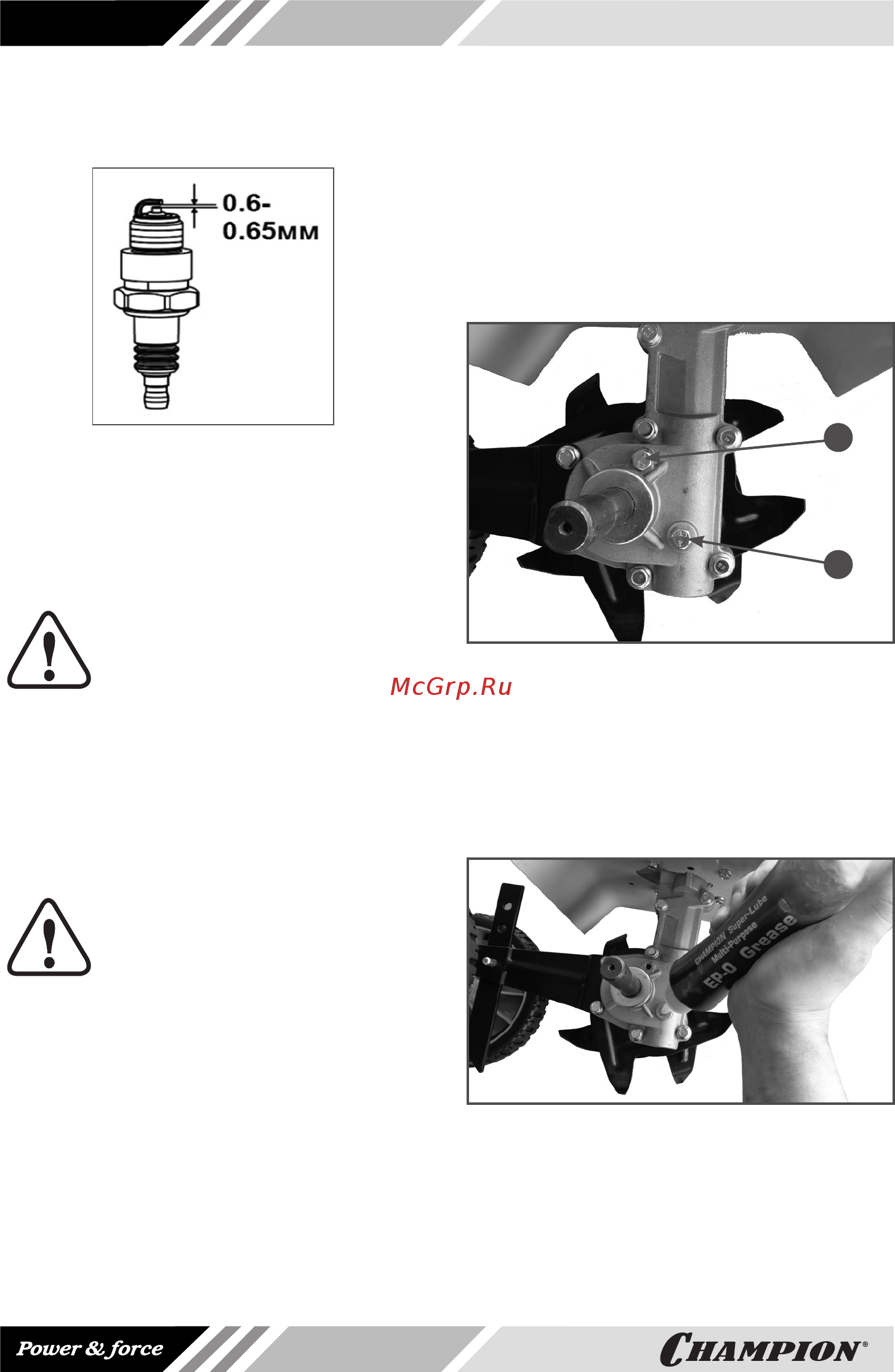

Рис. 22 Свеча зажигания
5. Аккуратно закрутите свечу руками.
6. После того, как свеча зажигания уста-
новлена на место, затяните её свеч-
ным ключом.
7. Установите на свечу колпачок.
ВНИМАНИЕ!
При установке новой свечи
зажигания, для обеспечения
требуемой затяжки, завер-
ните свечу ключом на 1/2 оборота по-
сле посадки буртика свечи на уплотни-
тельную шайбу. При установке бывшей
в эксплуатации свечи зажигания, для
обеспечения требуемой затяжки завер-
ните свечу ключом на 1/4 – 1/8 часть
оборота после посадки буртика свечи
на уплотнительную шайбу.
ВНИМАНИЕ!
Свеча зажигания должна быть
надежно затянута. Не заверну-
тая должным образом или чрез-
мерно затянутая свеча зажигания может
привести к повреждению двигателя.
ОБСЛУЖИВАНИЕ РЕДУКТОРА
Каждые 25 часов работы следует про-
верять и при необходимости добавлять
универсальную смазку CHAMPION «EP-
0 GREASE» или аналогичную смазку на
литиевой основе.
Положите мотокультиватор на левый бок
и очистите фрезы и корпус редуктора,
чтобы предотвратить попадание грязи
внутрь редуктора.
Для проверки смазки в редукторе выкру-
тите болты из заправочного отверстия
(А) и контрольного отверстия (В) (Рис.
23). Убедитесь в наличии смазки в редук-
торе.
В
А
Рис. 23 Обслуживание редуктора
При необходимости добавьте универ-
сальную смазку CHAMPION «EP-0
GREASE» или аналогичную смазку на
литиевой основе. Добавлять смазку че-
рез отверстие (А) (Рис. 24) следует до тех
пор, пока она не начнет выдавливаться
из отверстия (В).
Рис. 24 Добавление смазки в корпус
редуктора
После этого установите болты на место и
плотно затяните.
