Champion GP27-II [10/24] Сборка

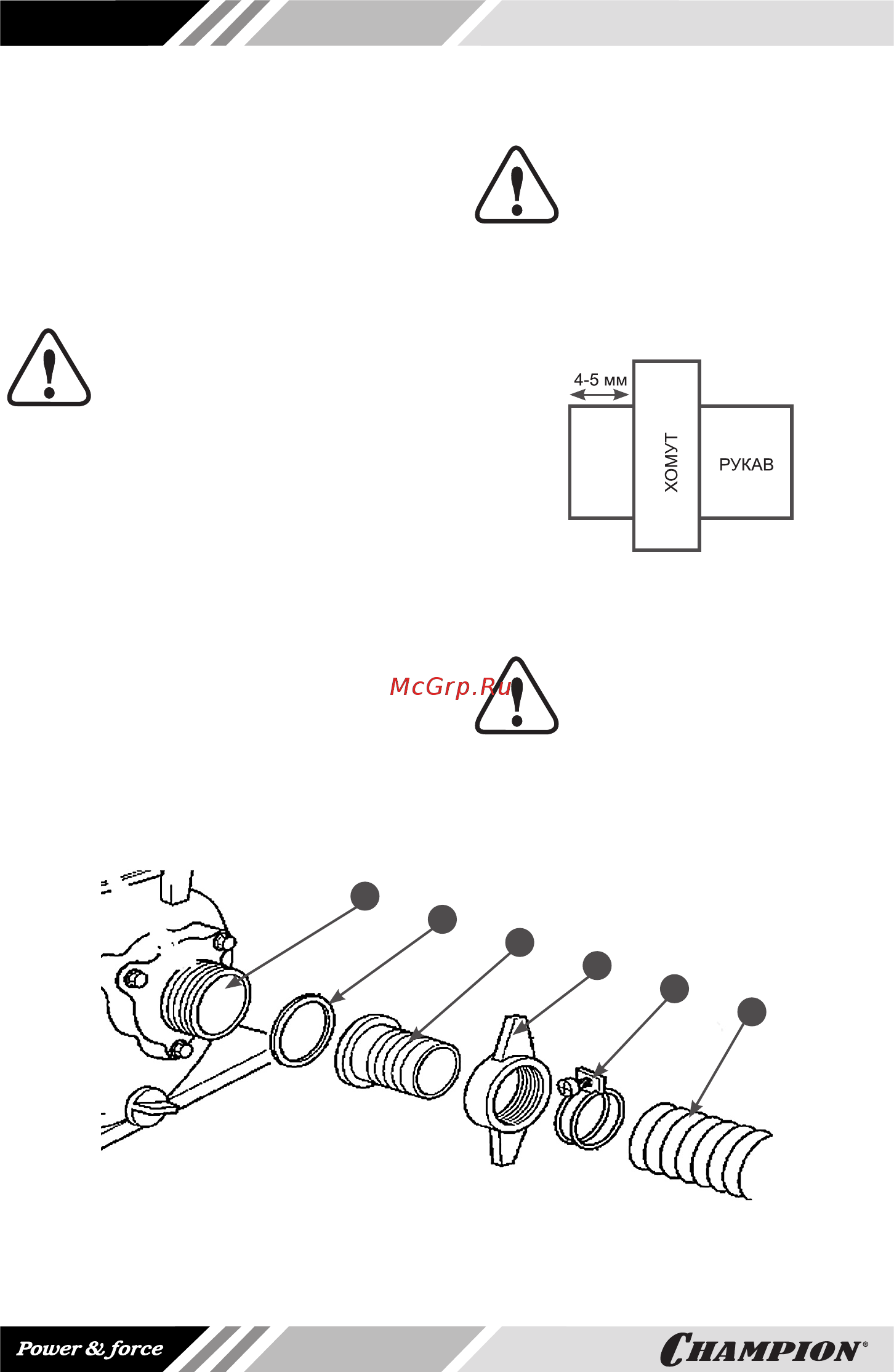

![Champion GP27-II [10/24] Сборка](/views2/1215919/page10/bga.png)
10
Мотопомпа поставляется в собранном
виде, для начала работ требуется смон-
тировать всасывающие и напорные ру-
кава. Для работы необходимо использо-
вать армированные или гофрированные
рукава, которые исключают «переламы-
вание».
ВНИМАНИЕ!
Перед присоединением рука-
вов убедитесь в отсутствии
посторонних предметов во
всасывающем и напорном патрубке
водяного насоса, а также проверьте
отсутствие посторонних предметов
внутри рукава. Попадание посторонних
предметов может привести к выходу
насоса из строя и не подлежит ремон-
ту по гарантии.
Последовательность действий при мон-
таже всасывающего рукава приведена
на Рис.4. Установите всасывающий па-
трубок (4) через уплотнительную про-
кладку (5) к фланцу насоса (6) и плотно
затяните гайку фланца (3). Наденьте до
упора всасывающий рукав (1) на патру-
бок и затяните его хомутом (2).
ВНИМАНИЕ!
При монтаже следите за тем,
чтобы под хомутом не было
складок стенок рукавов. За-
тяжка хомута не должна превышать
40% толщины стенки рукава. Рассто-
яние между торцом рукава и торцом
хомута должно быть не менее 4-5 мм
(Рис.5).
Таким же образом установите напорный
рукав.
ВНИМАНИЕ!
Обязательно установите пе-
ред началом работы фильтр
на всасывающий рукав.
Фильтр исключает попадание внутрь
насоса мусора, который может забить
рабочее колесо и привести к его по-
вреждению.
1. Всасывающий рукав
2. Хомут крепления рукава
3. Гайка фланца
4. Всасывающий патрубок
5. Уплотнительная прокладка
6. Всасывающий фланец насоса.
6
5
2
3
4
1
