9
Принцип работы водяного насоса заклю-
чается в центробежном эффекте отбра-
сывания имеющейся в корпусе воды ра-
бочим колесом (4) внутри корпуса насоса
и формировании потока улиткой (3) в на-
правлении напорного патрубка. При этом
ближе к оси вращения рабочего колеса
возникает разрежение, позволяющее от-
крыть обратный клапан и всасывать воду
через всасывающий патрубок. Всасыва-
ние начинается спустя некоторое время
после пуска двигателя, в зависимости
от высоты всасывания. Перекачивание
воды до насоса и от насоса осуществля-
ется с помощью рукавов, которые при-
соединяются непосредственно к насосу
через патрубки (11) с помощью хомутов.

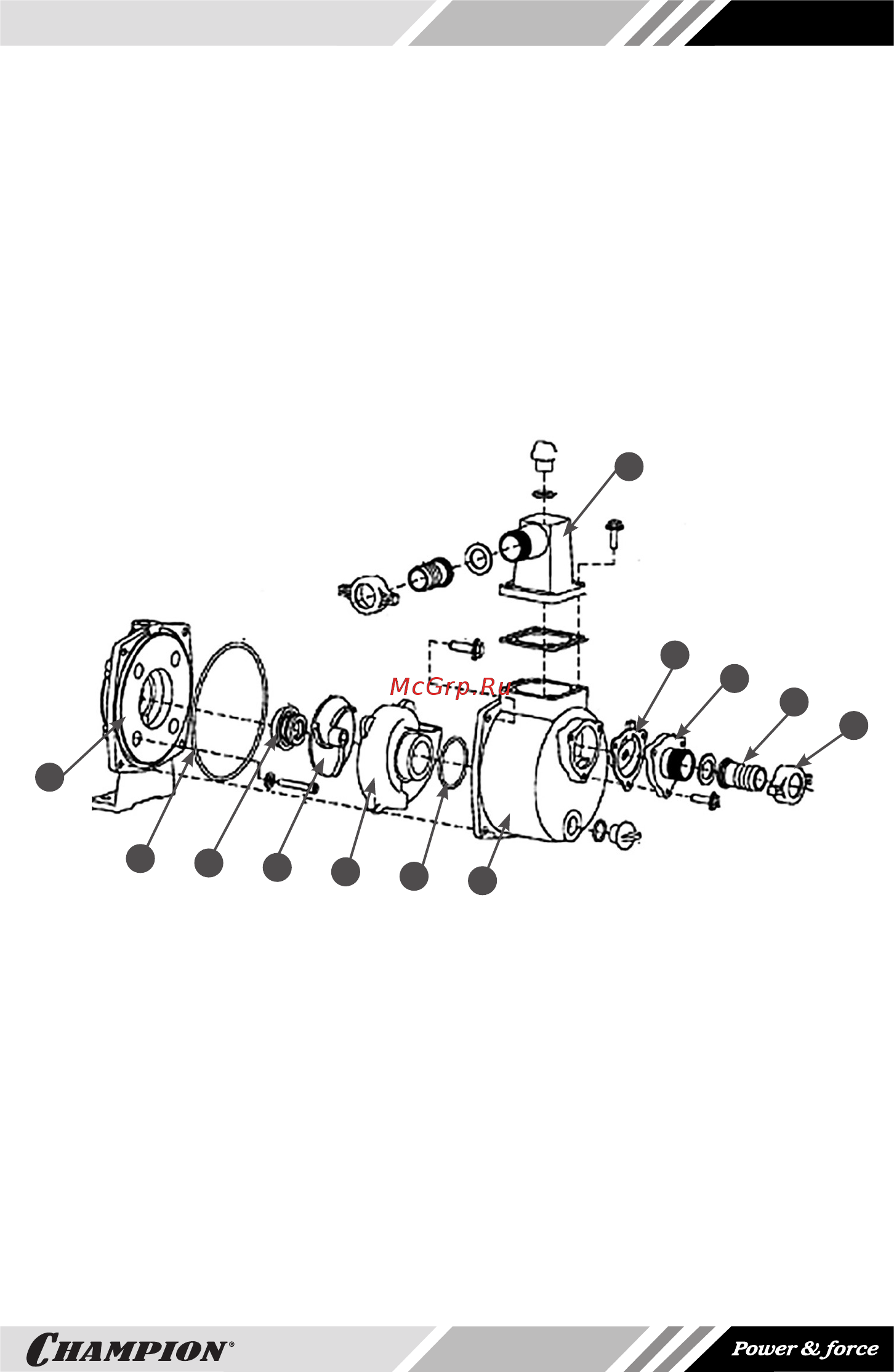

Устройство насоса мотопомпы приведе-
но на Рис.3.
6
5
7
8
2
3
4
1
9
10
11
12
1,7. Корпус помпы
2. Уплотнение корпуса крыльчатки (улитки)
3. Корпус крыльчатки (улитка)
4. Крыльчатка (рабочее колесо)
5. Сальник крыльчатки
6. Уплотнение корпуса помпы
8. Фланец напорный
9. Обратный клапан
10. Фланец всасывающий
11. Патрубок рукава
12. Гайка фланца.
