Champion GTP82 [10/24] Подготовка мотопомпы к работе
![Champion GTP82 [10/24] Подготовка мотопомпы к работе](/views2/1215925/page10/bga.png)
10
ПОДГОТОВКА МОТОПОМПЫ К РАБОТЕ
1. Подготовить к запуску двигатель соглас-
но Инструкции (заправить рекомендо-
ванным маслом и топливом), прове-
рить исправность и чистоту воздушного
фильтра и т.д.
2. Убедиться в отсутствии посторонних
предметов во внутренних полостях па-
трубков насоса.
3. Смонтировать детали всасываю-
щего и подающего тракта, для это-
го используйте имеющиеся в прода-
же рукава, и штатные соединители
и хомуты. Необходимо использовать
несминаемые(гофрированные) рукава,
исключающие «переламывание». Длина
всасывающего рукава не должна превы-
шать требуемую расчетную величину,
так как от этого зависит максимальная
эффективность работы насоса. После-
довательность соединения показана на
Рис.7
ВНИМАНИЕ!
При монтаже соблюдать следую-
щие требования:
— под хомутами крепления не
должно быть складок стенок рука-
вов;
— затяжка хомутами не должна
превышать 40% толщины стенки
рукава;
— расстояние между торцом рука-
ва и торцом хомута должно быть
не менее 4 мм.
ВНИМАНИЕ:
Обязательно установите фильтр
на всасывающий рукав перед нача-
лом работы. Фильтр исключает
попадание внутрь насоса мусора,
который может забить рабочее
колесо и привести к его поврежде-
нию.

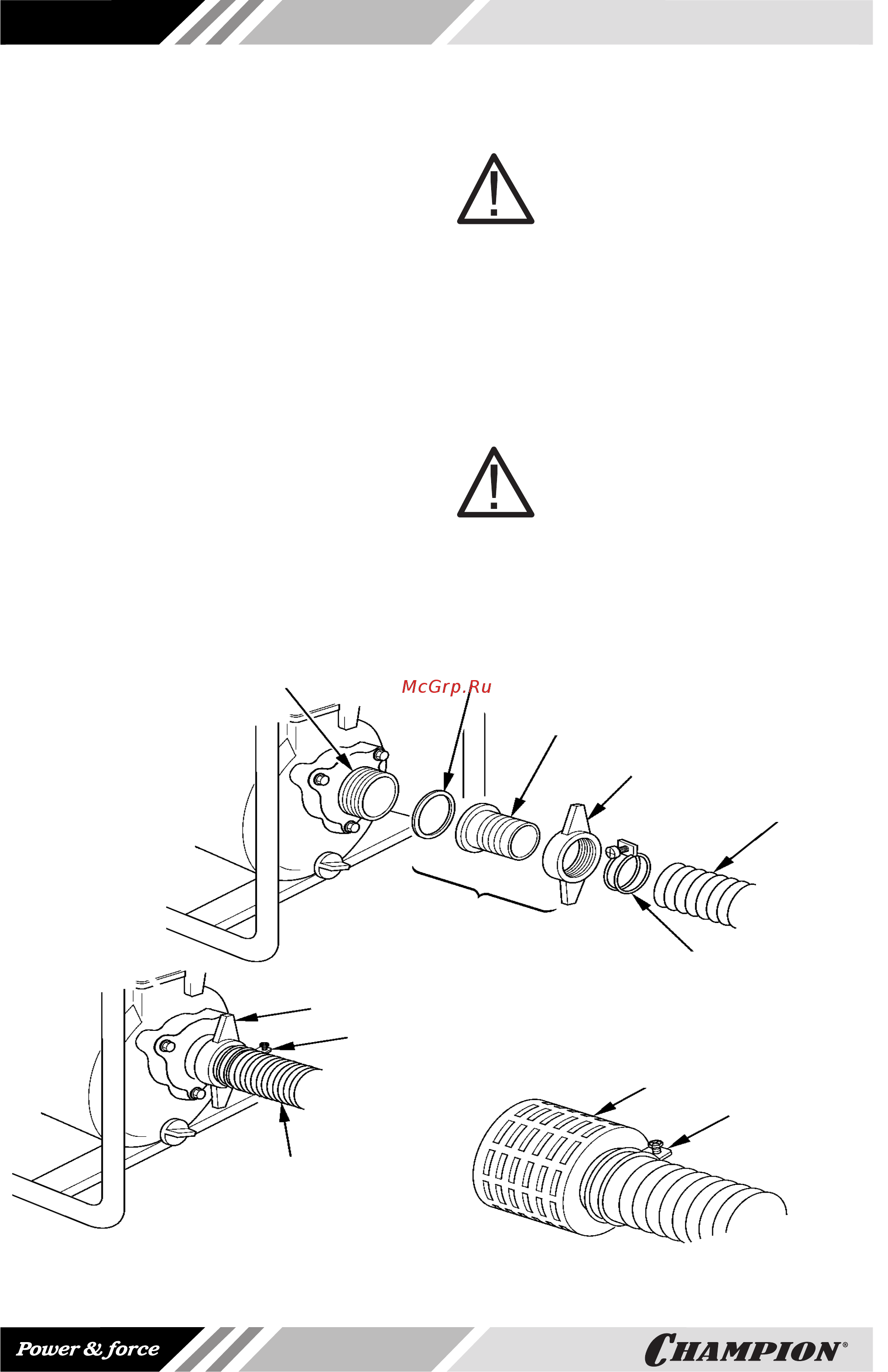

Входной рукав
хомут рукава
Фильтр
хомут рукава
Хомут шланга
Гайка патрубка
Входной рукав
Соединитель шланга
Гайка патрубка
Переходник
Прокладка
Входной патрубок
Рис.7
