РЫЧАГИ УПРАВЛЕНИЯ
3
2
1

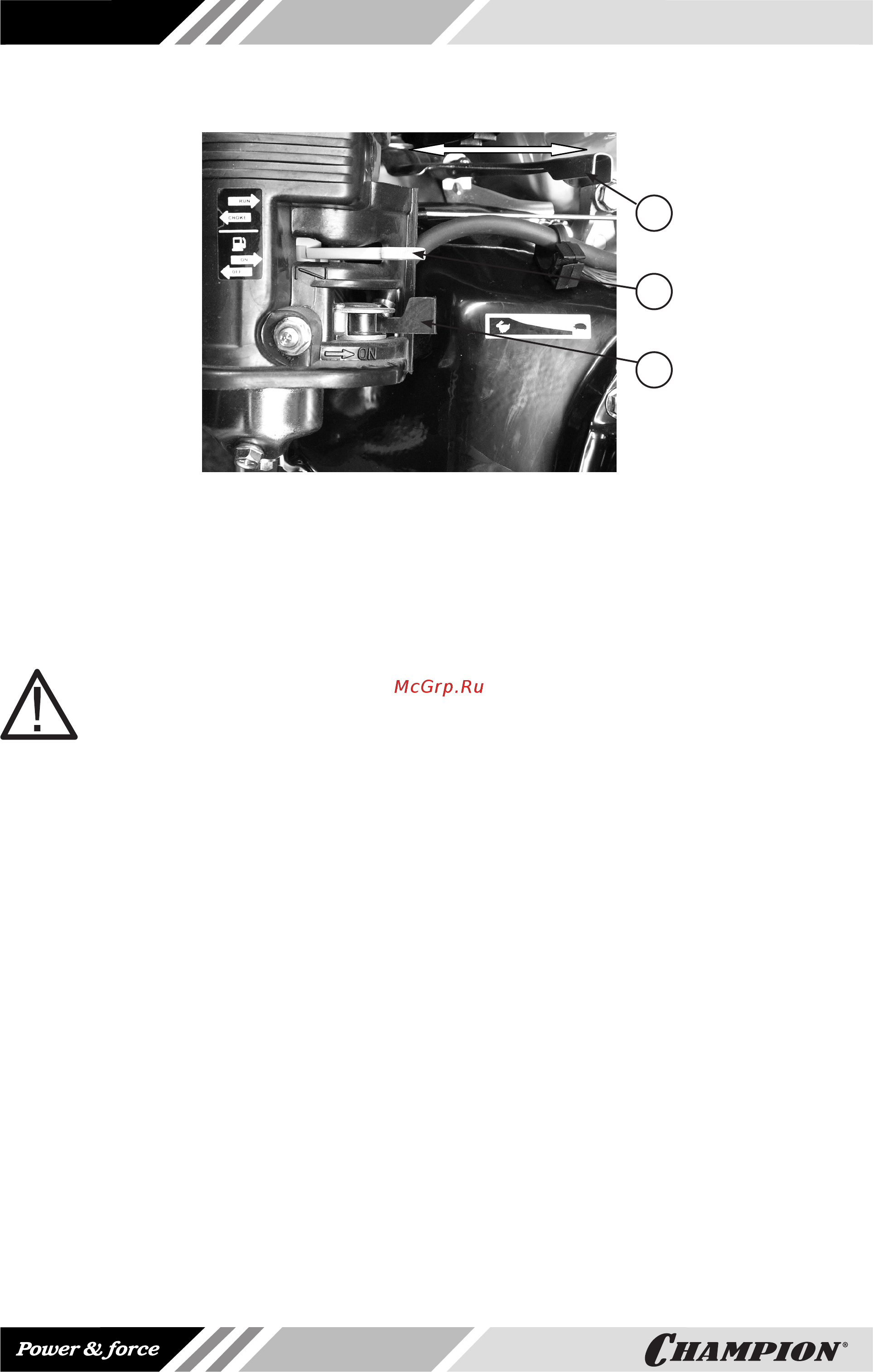

Рис.3
Топливный рычаг (1) Рис.3
— открывает и закрывает подачу топлива
из топливного бака в карбюратор. Для рабо-
ты двигателя топливный рычаг должен быть
установлен в положении On (Вкл).
ВНИМАНИЕ!
Когда двигатель не эксплуатиру-
ется, поставьте топливный ры-
чаг в положении Off (Выкл), чтобы
исключить вероятность протека-
ния топлива и защитить двига-
тель от заливания.
Выключатель зажигания(2) Рис.1
— контролируют работу системы зажигания.
Для работы двигателя выключатель или
ключ зажигания должен быть установлен в
положении On (Вкл).
Переключение выключателя двигателя в по-
ложение Off (Выкл) останавливает двига-
тель.
Рычаг воздушной заслонки(2) Рис.3
— открывает и закрывает воздушную за-
слонку на карбюраторе.
Положение «Закрыто» обогащает топлив-
ную смесь для запуска холодного двигателя.
Положение «Открыто» обеспечивает пра-
вильную топливную смесь для работы после
запуска и для повторного запуска прогрето-
го двигателя.
Рычаг газа (3) Рис.3
— контролирует обороты двигателя.
Движение курка газа в направлениях, пока-
занных на рисунке, ускоряют или замедляют
работу двигателя, тем самым регулируя про-
изводительность насоса мотопомпы.
В крайнем левом положении курка газа, мо-
топомпа будет выдавать максимальный объ-
ем воды на выходе. Передвижение рычага
газа в правую сторону, будет уменьшать объ-
ем воды на выходе.
