ПРИМЕЧАНИЕ:
Во избежание подсасывания воз-
духа и потери разрежения во вса-
сывающем рукаве, хорошо затяни-
те хомут крепления рукава. При
плохой затяжке хомута крепления
всасывающего рукава снижается
эффективность работы насоса.
ПРИМЕЧАНИЕ:
Во избежание отсоединения рука-
ва под высоким давлением, надеж-
но затяните хомут крепления вы-
пускного рукава.
ВНИМАНИЕ!
Перед началом работы обязатель-
но заполните насос водой. Для
этого отверните пробку заливной
горловины (Рис.8) и залейте через
воронку чистую воду до полного
заполнения внутренних полостей
насоса. Во время наполнения водой
напорный рукав у патрубка дол-
жен быть выше на 70-100 мм от
корпуса насоса. Признаком полного
заполнения является отсутствие
выхода воздушных пузырьков из
корпуса. Рукой плотно заверните
пробку.
ВНИМАНИЕ!
Запрещается включать насос без
воды в рабочей камере насоса, это
приведет к разрушению сальника
крыльчатки. Если насос оказался
включенным без воды, немедленно
заглушите двигатель и дайте на-
сосу полностью остыть, прежде
чем заливать воду в рабочую каме-
ру насоса.
РАСПОЛОЖЕНИЕ МОТОПОМПЫ
ВО ВРЕМЯ ЭКСПЛУАТАЦИИ
1. Установите мотопомпу вблизи
водоема(емкости) на твердую ров-
ную горизонтальную поверхность, опу-
стить фильтр всасывающего рукава в
водоем(емкость),обеспечив вертикаль-
ное положение фильтра и необходимые
расстояния, как показано на рис. 9.
2. Убедитесь, что наклон не превышает 10º
от горизонтали в любом направлении.
Место установки должно быть очищено
от посторонних предметов, хорошо про-
ветриваемым и защищенным от атмос-
ферных воздействий. При эксплуатации
внутри помещения обеспечьте хорошую
вентиляцию.

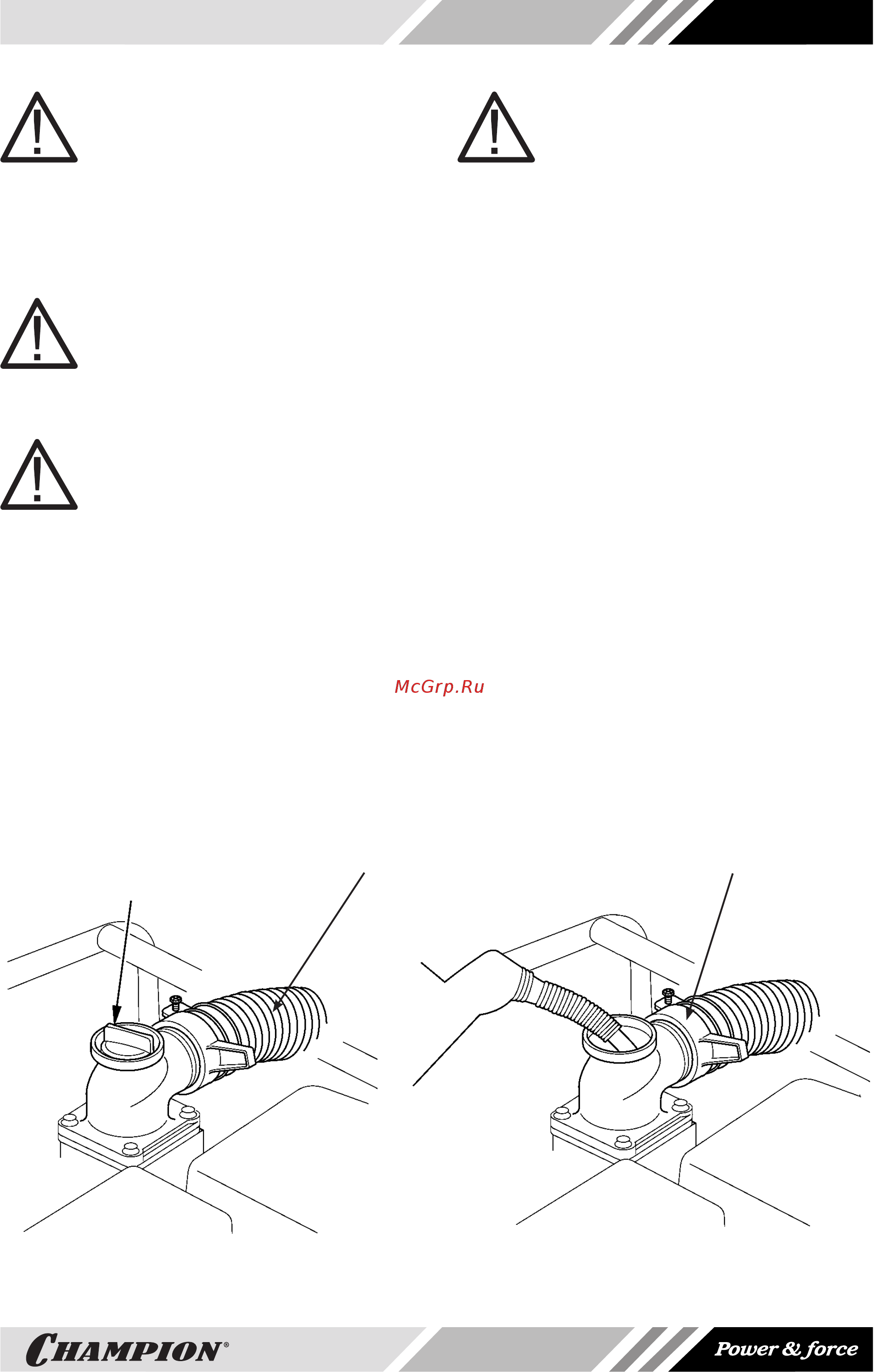

Рис.8
ПРОБКА ЗАЛИВНОЙ
ГОРЛОВИНЫ ВОДЫ
НАПОРНЫЙ РУКАВ ХОМУТ РУКАВА
