8.СБОРКА
Двигатель поставляется с завода-изгото-
вителя в собранном виде.
После установки двигателя на Ваше
устройство необходимо установить ры-
чаг газа с тросом к панели управления
двигателя.
Для примера показана установка рычага
газа с тросом от мотокультиватора.
Порядок установки рычага газа
с тросом:
1. Открутите болт скобы крепления тро-
са газа и снимите скобу крепления
троса газа (Рис. 3 п. 4).
2. Вставьте Z-образный конец троса
газа (1) в отверстие на рычаге управ-
ления, а оболочку троса (2) газа за-
крепите скобой крепления (Рис. 4).
1
2

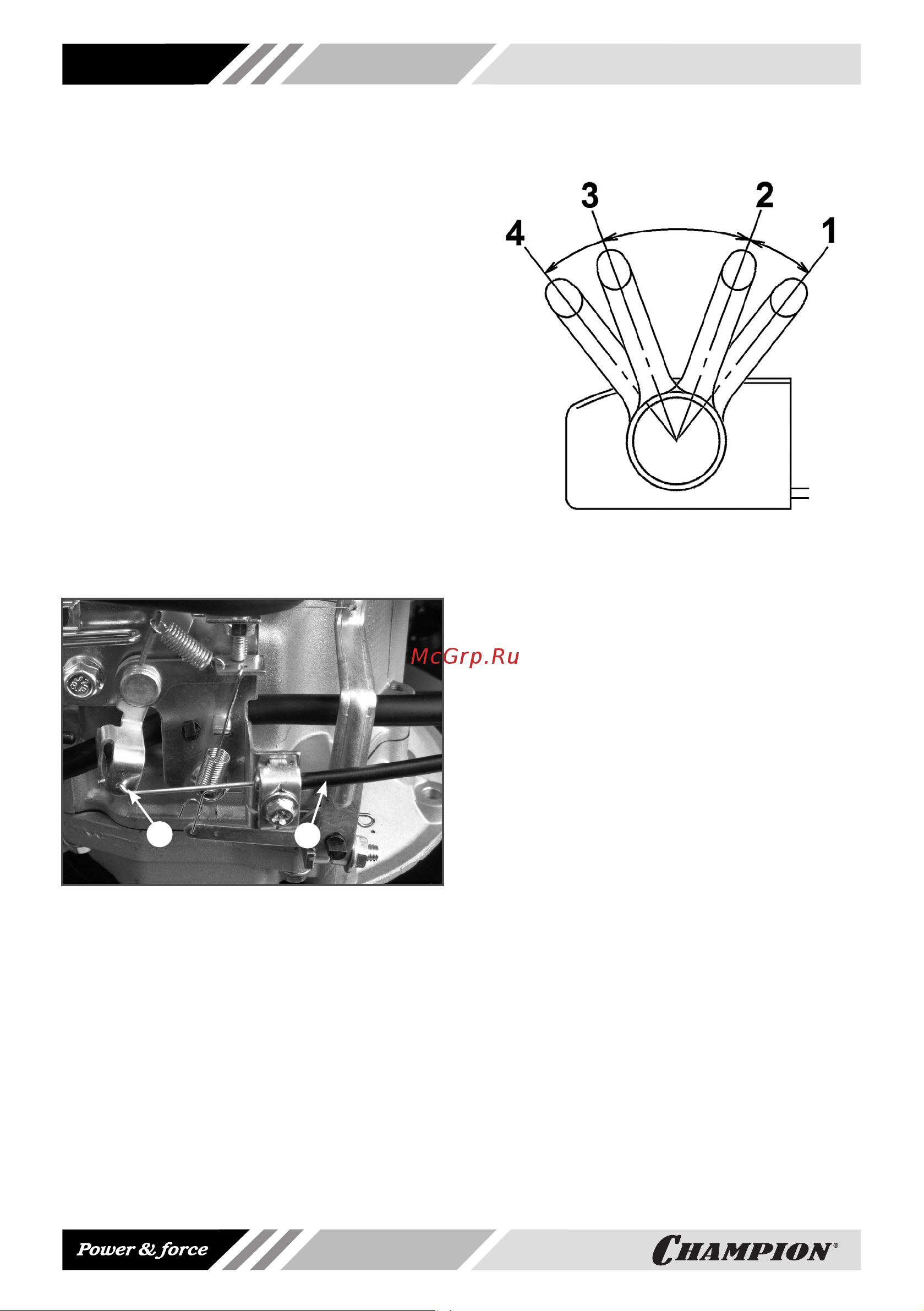

Рис. 4 Крепление троса газа
3. Для получения визуального доступа
к воздушной заслонке карбюратора
снимите крышку воздушного фильтра
и извлеките воздушный фильтр.
4. Отрегулируйте трос газа. Регулиров-
ка троса газа производится методом
изменения положения точки крепле-
ния оболочки троса газа относитель-
но скобы крепления.
После правильной регулировки троса
газа рычаг газа имеет 4 рабочих положе-
ния (Рис. 5).
Рис. 5 Рабочие положения рычага газа
Положение «1»:
при переводе рычага газа в это положе-
ние рычаг управления на панели управ-
ления двигателя (Рис. 3 п. 1) нажимает
на тягу управления воздушной заслонкой
(Рис. 3 п. 3). При этом полностью закры-
вается воздушная заслонка карбюратора.
Положение «2»:
при переводе рычага газа в это положе-
ние рычаг управления на панели управ-
ления двигателя (Рис. 3 п. 1) не должен
нажимать на тягу управления воздушной
заслонкой (Рис. 3 п. 3). При этом двига-
тель работает на оборотах, соответству-
ющих максимальной производительно-
сти.
Положение «3»:
в этом положении двигатель работает на
оборотах холостого хода.
Положение «4»:
при переводе рычага газа в это положе-
ние рычаг управления на панели управ-
ления двигателя (Рис. 3 п. 1) нажимает
на кнопку выключателя зажигания (Рис.
3 п. 2). Двигатель при этом останавлива-
ется.
