Noname Transistor Tester [3/7] Отрицательный контакт положительный контакт

отрицательная сторона

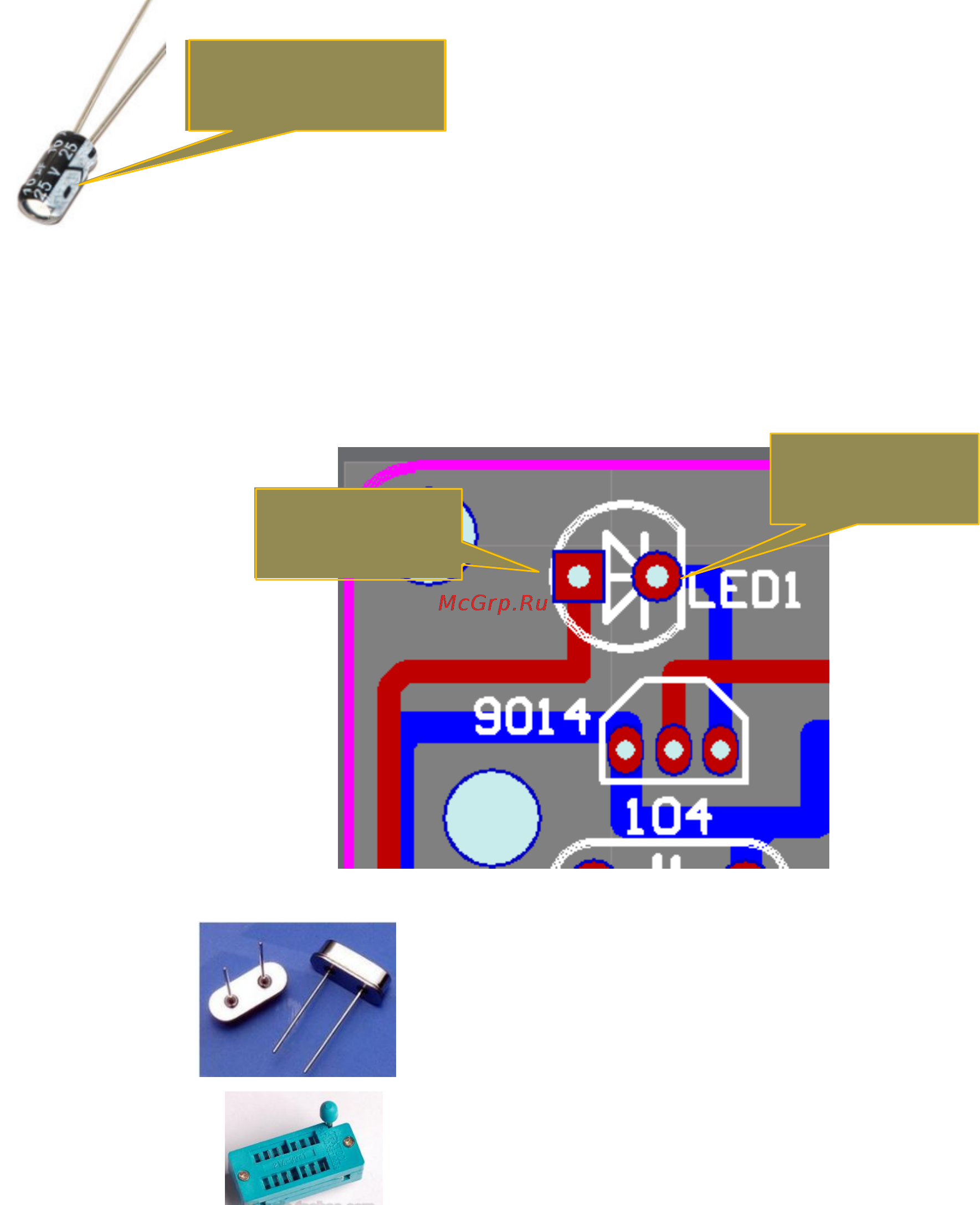

Светодиод имеет полярность, как и алюминиевый электролитический конденсатор, положительный контакт больше, чем

отрицательный. На печатной плате

отрицательный

контакт

положительный

контакт

Кварцевый резонатор имеет полярность.

Когда паяете ZIF панель, держите ручку в состоянии разблокировки.

Для остальных компонентов всё достаточно просто. Я приложу некоторые фото в конце статьи.

Очень важное замечание:

Когда вы закончите пайку, возможно, вы будете использовать какие либо средства чтобы очистить плату со стороны пайки.

Пожалуйста, будьте внимательны в отношении «вращающегося импульсного энкодера с переключателем». На этот компо-

нент не должно попасть средство для очистки, за исключением контактов. Средство очистки может разрушить внутреннюю

часть «вращающегося импульсного энкодера с переключателем».

Это же правило применяется и к модулю «TFT LCD». Средство для очистки нигде не должно попасть на модуль «TFT LCD» .
