Corsair h80i v2 [5/12] Connect power to the fans and pump
![Corsair h80i v2 [5/12] Connect power to the fans and pump](/views2/1217622/page5/bg5.png)
4 5

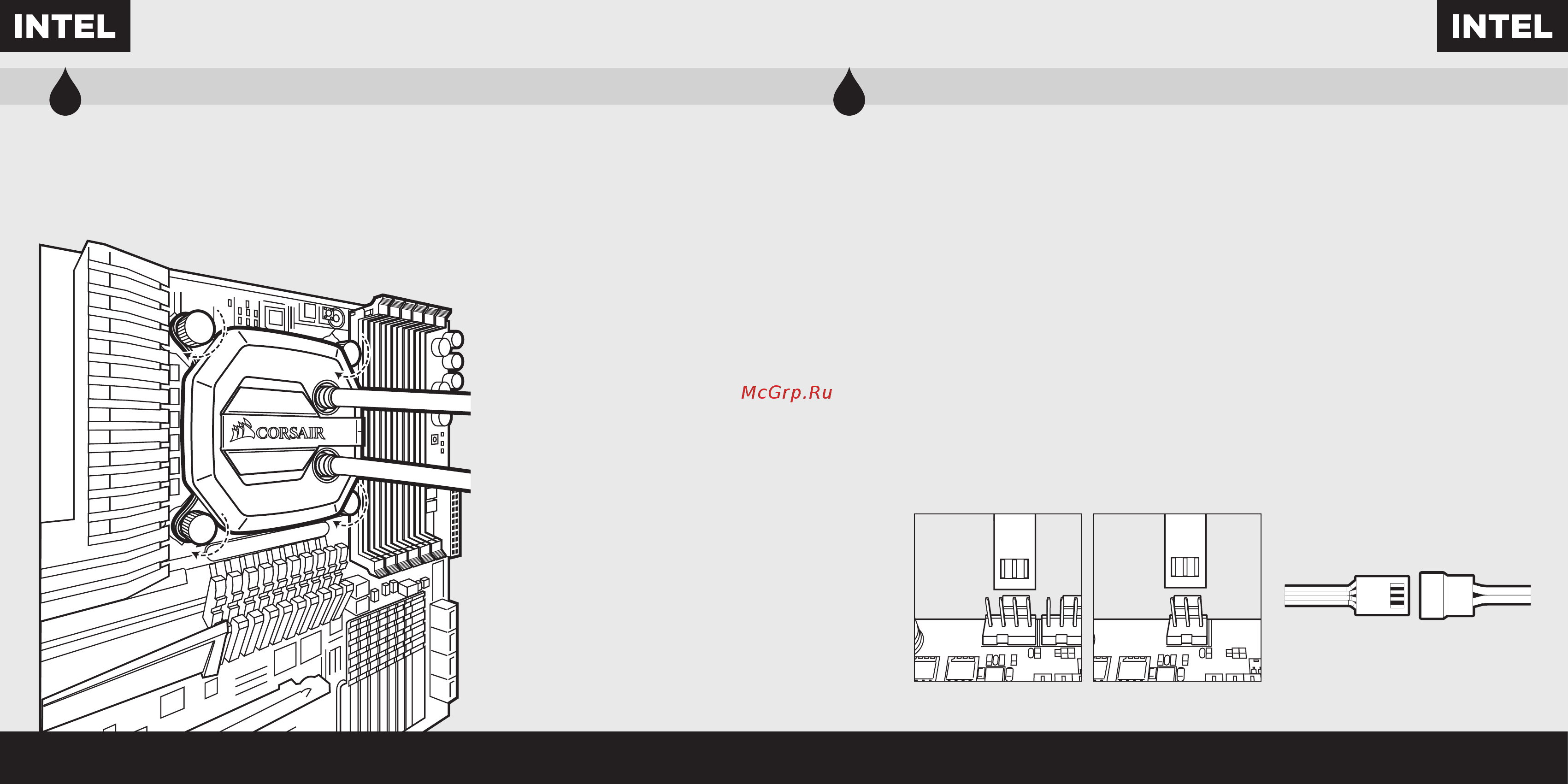

Installing the Pump Unit
Installation de la pompe • Montage der Pumpe • Instalación de la unidad de bomba
Установка насоса • 安装泵机装置
• Align the bracket and pump over the
stando screws as shown.
• Tighten the thumbs screws until all
four corners are firmly secured.
• Alignez le support et la pompe sur
les vis d'entretoises comme indiqué.
• Serrez les vis moletées jusqu'à ce que
les quatre coins soient bien fixés.
• Richten Sie die Halterung und Pumpe
über den Abstandhaltern aus, wie in der
Abbildung zu sehen.
• Ziehen Sie die Flügelschrauben an, bis alle
vier Ecken gesichert sind.
• Alinee el soporte y la bomba sobre los
tornillos del separador como se muestra.
• Apriete los tornillos de apriete manual hasta
que las cuatro esquinas estén bien fijadas.
• Поместите кронштейн и насос над опорными
винтами, как показано на рисунке.
• Затяните винты до полной фиксации всех
четырех углов.
• 如图所示，将支架和泵机在隔架上对齐。
• 拧紧指旋螺钉，直至全部四个角都牢牢固定。
Connect Power to the Fans and Pump
Branchement des ventilateurs et de la pompe à l'alimentation • Lüfter und Pumpe anschließen
Conexión de la alimentación a los ventiladores y la bomba • Подключение питания вентиляторов
и насоса • 连接风扇和泵机电源
figure 1 figure 2
• Connect the pump power cable to the
CPU_FAN header on your motherboard.
• Connect the fans to the two connectors
coming o the pump.
• Connectez le câble d'alimentation de la pompe
au cavalier CPU_FAN de la carte mère.
• Connectez les ventilateurs aux deux connecteurs
sortant de la pompe.
• Verbinden Sie das Stromkabel der Pumpe mit
dem CPU-Lüfterheader auf dem Mainboard.
• Schließen Sie die Lüfter an die beiden Anschlüsse
an der Pumpe an.
• Conecte el cable de alimentación de la bomba al
cabezal CPU_FAN de la placa base.
• Conecte los ventiladores a los dos conectores que salen
de la bomba.
• Подключите кабель питания насоса к разъему
CPU_FAN на материнской плате.
• Подключите вентиляторы к двум разъемам на насосе.
• 将泵机电源线连接至主板上的CPU_FAN接头。
• 将风扇连接至从泵机接出的两个连接器上。
4-PIN 3-PIN
