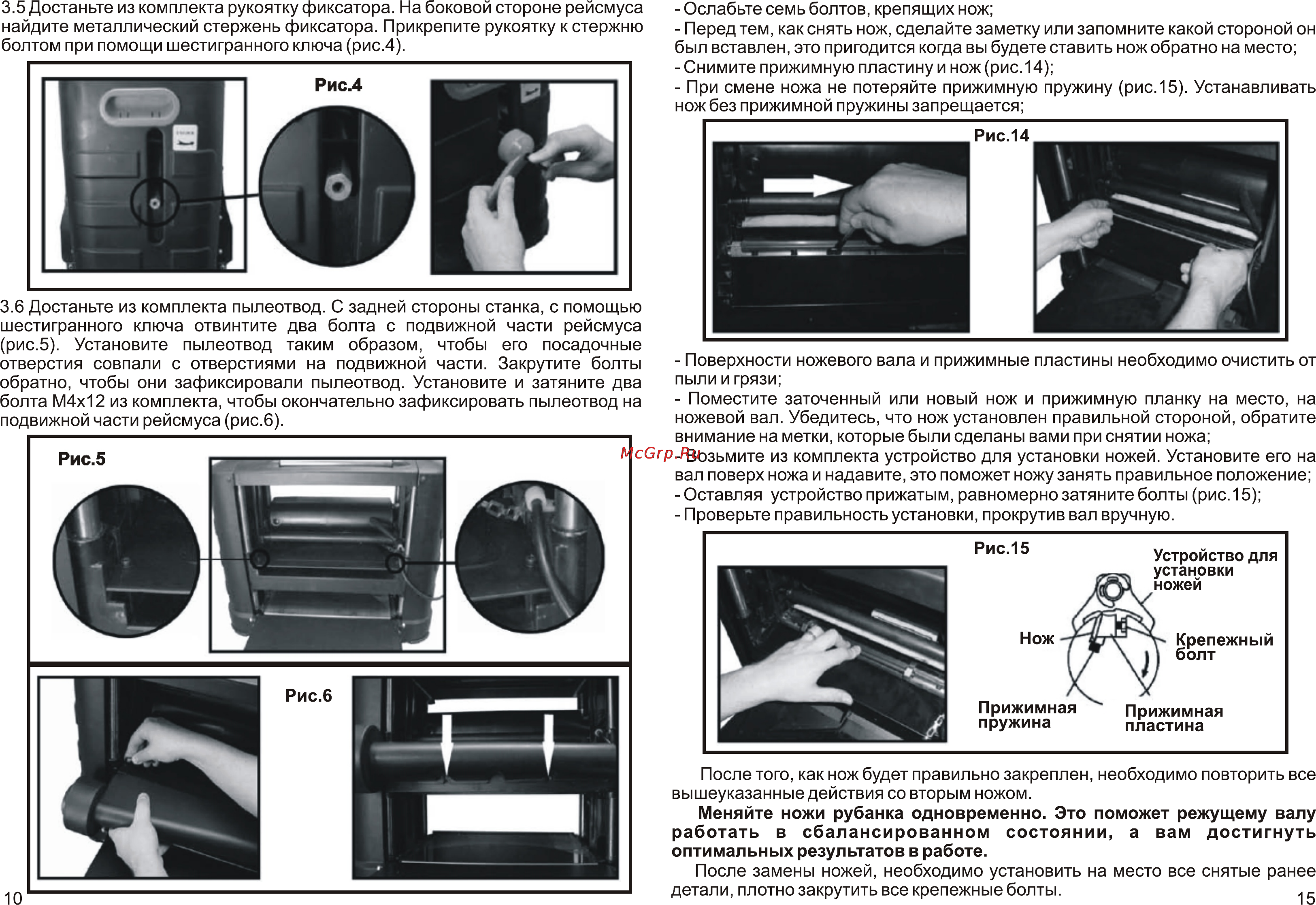

3 5 Достаньте из комплекта рукоятку фиксатора На боковой стороне рейсмуса найдите металлический стержень фиксатора Прикрепите рукоятку к стержню болтом при помощи шестигранного ключа рис 4 3 6 Достаньте из комплекта пылеотвод С задней стороны станка с помощью шестигранного ключа отвинтите два болта с подвижной части рейсмуса рис 5 Установите пылеотвод таким образом чтобы его посадочные отверстия совпали с отверстиями на подвижной части Закрутите болты обратно чтобы они зафиксировали пылеотвод Установите и затяните два болта М4х12 из комплекта чтобы окончательно зафиксировать пылеотвод на подвижной части рейсмуса рис 6 Ослабьте семь болтов крепящих нож Перед тем как снять нож сделайте заметку или запомните какой стороной он был вставлен это пригодится когда вы будете ставить нож обратно на место Снимите прижимную пластину и нож рис 14 При смене ножа не потеряйте прижимную пружину рис 15 Устанавливать нож без прижимной пружины запрещается Поверхности ножевого вала и прижимные пластины необходимо очистить от пыли и грязи Поместите заточенный или новый нож и прижимную планку на место на ножевой вал Убедитесь что нож установлен правильной стороной обратите внимание на метки которые были сделаны вами при снятии ножа Возьмите из комплекта устройство для установки ножей Установите его на вал поверх ножа и надавите это поможет ножу занять правильное положение Оставляя устройство прижатым равномерно затяните болты рис 15 Проверьте правильность установки прокрутив вал вручную Рис 15 Нож Прижимная пружина 10 Устройство для установки ножей Крепежный болт Прижимная пластина После того как нож будет правильно закреплен необходимо повторить все вышеуказанные действия со вторым ножом Меняйте ножи рубанка одновременно Это поможет режущему валу работать в сбалансированном состоянии а вам достигнуть оптимальных результатов в работе После замены ножей необходимо установить на место все снятые ранее детали плотно закрутить все крепежные болты
