Калибр РР-1900/330 [11/12] Page 14 page 11

Содержание

• Page 24 page 1 1
• Page 2 page 23 2
• Page 22 page 3 3
• Паспорт 3
• Рр 1800 3
• Рубанок рейсмус 3
• Page 4 page 21 4
• _______________________________________ 4
• А пылеуловитель 2 винта м4х12мм 1 4
• Б верхнее регулировочное колесо 1 4
• В рукоятка фиксатора глубины пропила 1 4
• Внимание 4
• Г резиновые ножки 4 4
• Д мбхзомм болт с внутренним шестигранным шлицем 5 4
• Действителен при заполнении 4
• Е м6х20мм винт шайба и гровер 1 4
• Ж змм и 5мм шестигранные ключи 1 4
• Комплектность 4
• Магазина дата продажи и подпись продавца а также указана модель и заводской номер рубанка 4
• Модели рр 1800 требуйте проверки его работоспособности пробным запуском и 4
• Настоящего руководства связанные с изменением конструкции не влияющие на условия его монтажа и эксплуатации 4
• Перед включением внимательно изучите настоящий паспорт в 4
• При покупке рубанка рейсмуса 4
• Приобретенный вами рубанок может иметь некоторые отличия от 4
• Приспособление для установки ножей 1 4
• Проверки соответствия 4
• Процессе эксплуатации соблюдайте требования настоящего паспорта чтобы обеспечить оптимальное функционирование рубанка и продлить срок его службы 4
• Убедитесь что в талоне на гарантийный ремонт поставлены штамп 4
• Уважаемый покупатель 4
• Page 20 page 5 5
• Инструкция по безопасности 5
• Page 6 page 19 6
• _______________________________________ 6
• Действителен при заполнении 6
• Заготовок стружку и части заготовки удаляйте только при отключенном рубанке не вставайте ногами на рубанок 6
• И обратите внимание на то чтобы электрический провод не служил помехой рабочему процессу к рабочее место должно быть свободно от ненужных заготовок и посторонних предметов никогда не приступайте к работе находясь под влиянием алкоголя или наркотических веществ снотворных лекарств обращайте внимание на то что медикаменты могут влиять на ваше поведение старайтесь не допускать присутствия посторонних лиц в рабочей зоне ни в коем случае не допускайте к рубанку детей не оставляйте без присмотра работающий рубанок перед тем как оставить свое рабочее место отключите рубанок от сети не включайте рубанок в непосредственной близости от горючих жидкостей или газов не включайте рубанок при высокой влажности прибор должен быть установлен в месте защищенным от дождя и повышенной влажности перед обработкой заготовки удалите из нее сучки и все инородные тела всегда работайте хорошо заточенным инструментом заготовка должна располагаться на столе безопасно необходимо выдерживать минимальные и максимальн 6
• Рр 1500 6
• Технические данные 6
• Page 18 page 7 7
• Общий вид 7
• Сторона 1 7
• Транспортировка 7
• Page 8 page 17 8
• Гарантии изготовителя поставщика 8
• Подготовка к работе 8
• Сторона 2 8
• Page 16 page 9 9
• Page 10 page 15 10
• Page 14 page 11 11
• Не забывайте о максимальных размерах глубины строгания 11
• Приведенных выше когда пользуетесь фиксатором 11
• Эксплуатация 11
• Page 12 page 13 12
• Двигатель данной модели рейсмуса имеет защиту от перегрева 12
• Если сработала тепловая защита нажмите кнопку выкл удалите заготовку из под режущей головки устраните причину перегрева убедитесь что вы правильно 12
• Кнопка предохранителя находится на передней панели рис 10 рабочим положением предохранителя считается когда кнопка 12
• Отверстия не были засорены или загорожены ножи рейсмуса должны быть правильно и остро заточены дайте двигателю остыть в течение 10 15 минут нажмите на кнопку предохранителя она должна утопиться в панель и оставаться в этом положении убедившись что под режущей головкой нет посторонних предметов включите станок 12
• Отжаться сработавший предохранитель размыкает электрическую 12
• Подобрали скорость подачи и глубину строгания заготовки чем крепче порода обрабатываемой древесины тем медленней должна быть 12
• Помните что для нормальной работы необходимо чтобы вокруг станка было достаточно свободного пространства а вентиляционные 12
• Проверьте не засорились ли вентиляционные отверстия рейсмуса 12
• Скорость подачи и меньше глубина строгания 12
• Срабатывание предохранителя кнопка предохранителя должна 12
• Тепловая защита станка 12
• Техобслуживание и осмотр 12
• Утоплена в панель в случае перегрева двигателя происходит 12
• Цепь что ведет к остановке двигателя 12

Похожие устройства

• Panasonic KX-TG6411 TITAN Инструкция по эксплуатации
• Makita 9404 Инструкция по эксплуатации
• Neff T1843.. Инструкция по эксплуатации
• Gorenje ECT300BC Инструкция по эксплуатации
• Энкор Корвет-15 10215 Инструкция по эксплуатации
• Indesit SFR 167 NF Инструкция по эксплуатации
• Panasonic KX-TG5521RUB Инструкция по эксплуатации
• Makita 9920 Инструкция по эксплуатации
• Neff T1683.. Инструкция по эксплуатации
• Ariston ABS PLT ECO 50 H Slim Инструкция по эксплуатации
• Indesit WIUN 102 (CSI) Инструкция по эксплуатации
• Panasonic KX-TG1711RUB Инструкция по эксплуатации
• Makita 9910 Инструкция по эксплуатации
• Neff T1643.. Инструкция по эксплуатации
• Ariston Platinum SI 15 H Инструкция по эксплуатации
• Indesit WISL 103 (CIS) Инструкция по эксплуатации
• Panasonic KX-TG1612RU3 Инструкция по эксплуатации
• Makita 9911 Инструкция по эксплуатации
• Neff T15B.. Инструкция по эксплуатации
• Ariston AM 50 SH 2.0 Ei3 FE Инструкция по эксплуатации

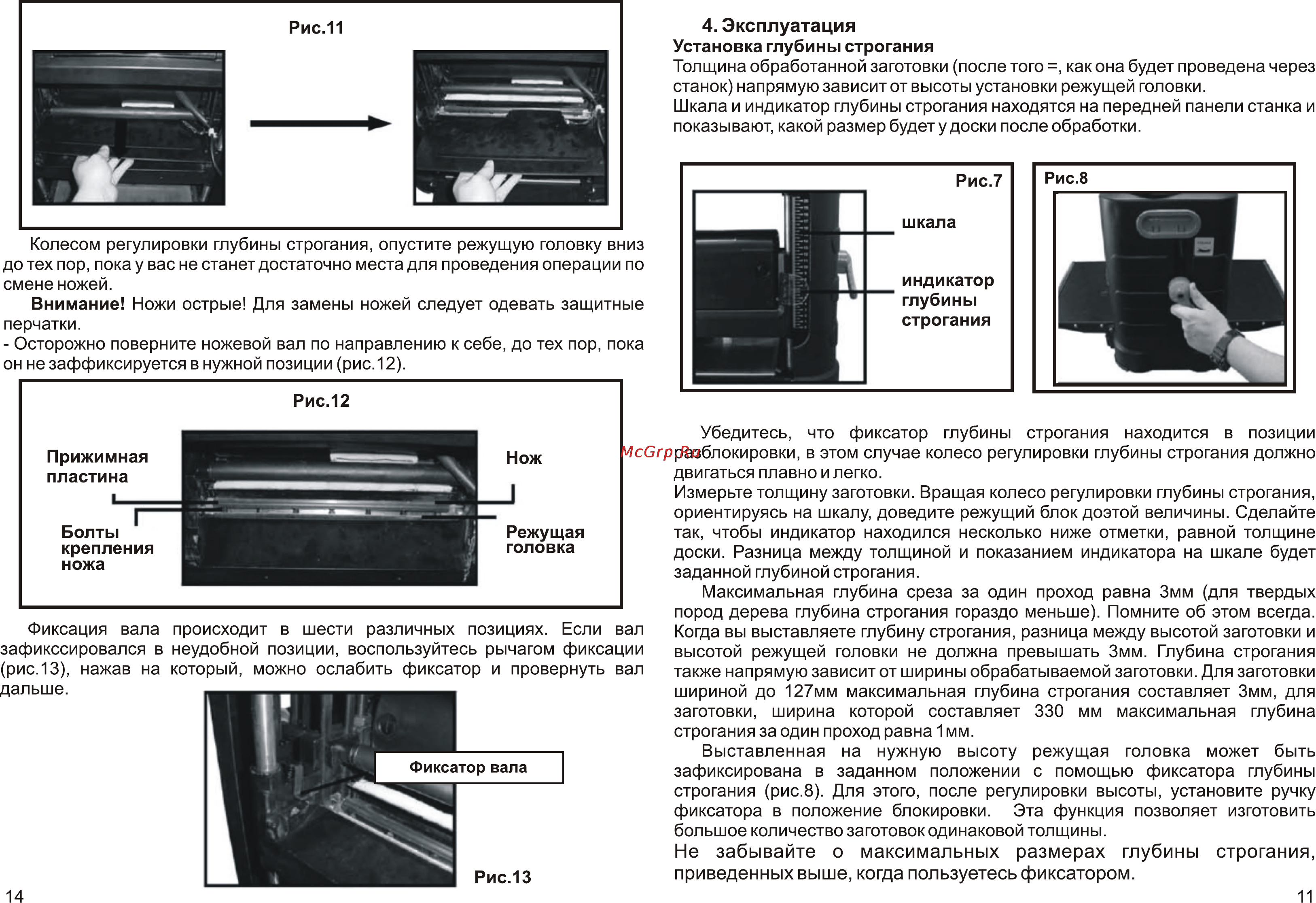

Рис 11 4 Эксплуатация Установка глубины строгания Толщина обработанной заготовки после того как она будет проведена через станок напрямую зависит от высоты установки режущей головки Шкала и индикатор глубины строгания находятся на передней панели станка и показывают какой размер будет у доски после обработки Рис 7 шкала Колесом регулировки глубины строгания опустите режущую головку вниз до тех пор пока у вас не станет достаточно места для проведения операции по смене ножей Внимание Ножи острые Для замены ножей следует одевать защитные перчатки Осторожно поверните ножевой вал по направлению к себе до тех пор пока Фиксация вала происходит в шести различных позициях Если вал зафикссировался в неудобной позиции воспользуйтесь рычагом фиксации рис 13 нажав на который можно ослабить фиксатор и провернуть вал дальше индикатор глубины строгания Убедитесь что фиксатор глубины строгания находится в позиции разблокировки в этом случае колесо регулировки глубины строгания должно двигаться плавно и легко Измерьте толщину заготовки Вращая колесо регулировки глубины строгания ориентируясь на шкалу доведите режущий блок доэтой величины Сделайте так чтобы индикатор находился несколько ниже отметки равной толщине доски Разница между толщиной и показанием индикатора на шкале будет заданной глубиной строгания Максимальная глубина среза за один проход равна Змм для твердых пород дерева глубина строгания гораздо меньше Помните об этом всегда Когда вы выставляете глубину строгания разница между высотой заготовки и высотой режущей головки не должна превышать Змм Глубина строгания также напрямую зависит от ширины обрабатываемой заготовки Для заготовки шириной до 127мм максимальная глубина строгания составляет Змм для заготовки ширина которой составляет 330 мм максимальная глубина строгания за один проход равна 1 мм Выставленная на нужную высоту режущая головка может быть зафиксирована в заданном положении с помощью фиксатора глубины строгания рис 8 Для этого после регулировки высоты установите ручку фиксатора в положение блокировки Эта функция позволяет изготовить большое количество заготовок одинаковой толщины Не забывайте о максимальных размерах приведенных выше когда пользуетесь фиксатором 14 глубины строгания 11
