DFC strong c1 [4/22] Инструкция по сборке

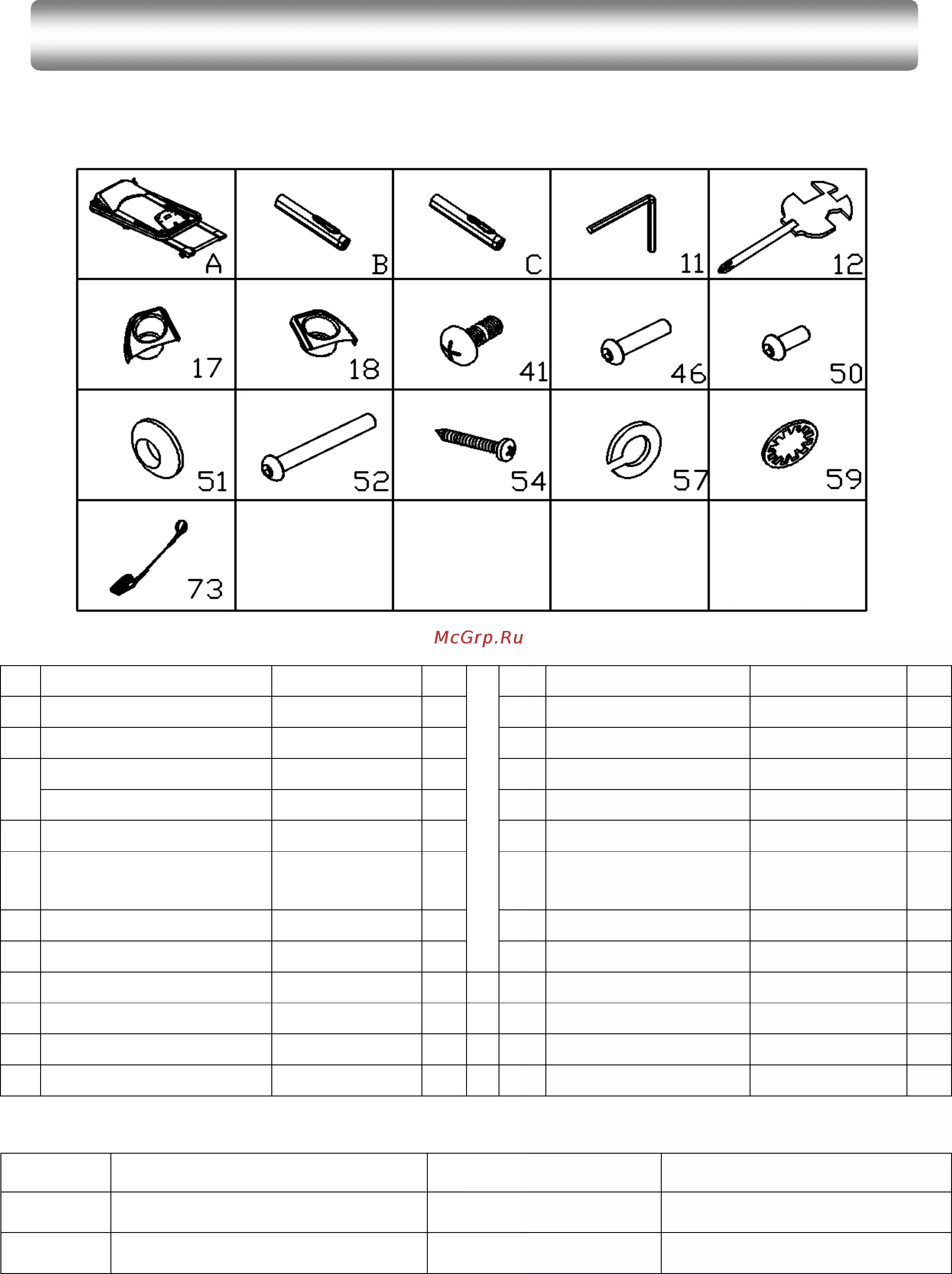

Когда вы вскроете упаковку, вы найдете следующие составные части:

Список составных частей:

NO.

НАИМЕНОВАНИЕ

СПЕЦИ-Я

ШТ

NO.

НАИМЕНОВАНИЕ

СПЕЦ-Я

ШТ

A Основание в сборе 1 46 Болт M8*40 2

А-1

Компьютер в сборе 1 50 Болт M8*20 2

A-2

Левая стойка 1 51 Дуговая шайба 8 4

Правая стойка 1 52 Болт M8*95 2

11 5# Шестигранный ключ 5мм 1 54 Винт ST4.0*15 4

Отвертка с гаечным

ключом

S=13, 14, 15 1 57 Пружинная шайба 8 2

17 Левый лоток для бутылки 1 59 Зубчатая шайба 8 2

18 Правый лоток для бутылки

1 73 Ключ безопасности 1

41 Болт M6*12 5 С Поручень

B Поручень С-1 Кабель датчика

B-1

Кабель датчика С-2 Кабель датчика

B-2

Кабель датчика

Инструмент для сборки:

NO.

НАИМЕНОВАНИЕ

СПЕЦИФИКАЦИЯ

КОЛИЧЕСТВО

5# Шестигранный ключ

5мм 1

Отвертка с гаечным ключом S=13, 14, 15

ИНСТРУКЦИЯ ПО СБОРКЕ
