Последовательность действий

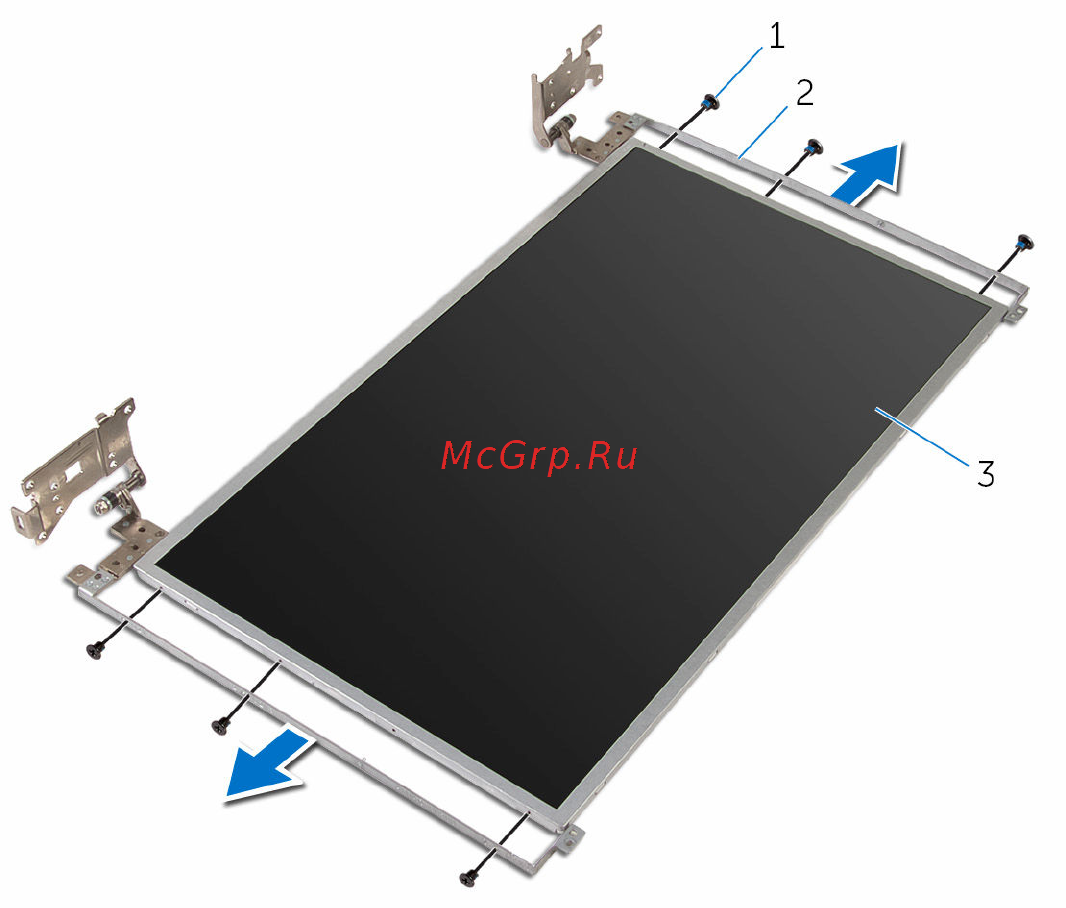

1 Выверните винты, которыми крепления и шарниры дисплея крепятся к
панели дисплея.
2 Снимите шарниры дисплея с панели дисплея.
1 винты (6) 2 шарниры дисплея (2)
3 панель дисплея
104
