10 Снимите плату ввода-вывода.
11 Извлеките радиатор в сборе.
Последовательность действий
1 Переверните компьютер и откройте крышку дисплея до упора.

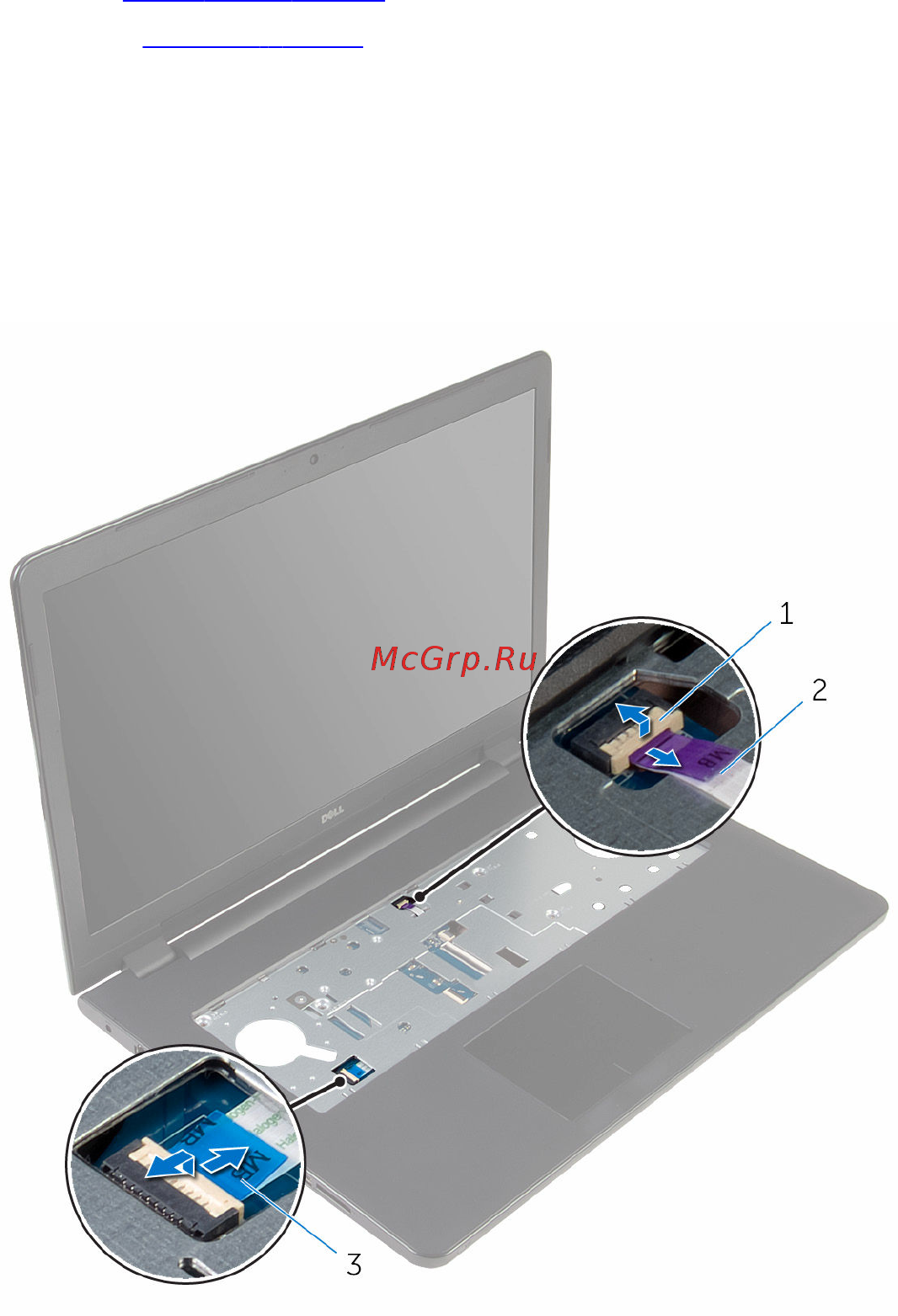

2 Поднимите защелки разъема и отсоедините кабель платы кнопки питания и
кабель сенсорной панели от системной платы.
1 кабель платы кнопки питания 2 кабель сенсорной панели
3 Закройте дисплей и переверните компьютер.
4 Приподнимите защелку разъема и отсоедините кабель дисплея от системной
платы.
5 Выверните винт, которым системная плата крепится к упору для рук в сборе.
