Последовательность действий
1 Открутите винт, которым плата кнопки питания крепится к упору для рук в
сборе.
2 Отделите ленту, которой плата кнопки питания крепится к упору для рук.
3 Аккуратно отсоедините кабель платы кнопки питания от упора для рук.
4 Сдвиньте плату кнопки питания из-под язычков на упоре для рук.
5 Снимите плату кнопки питания вместе с кабелем с упора для рук в сборе.

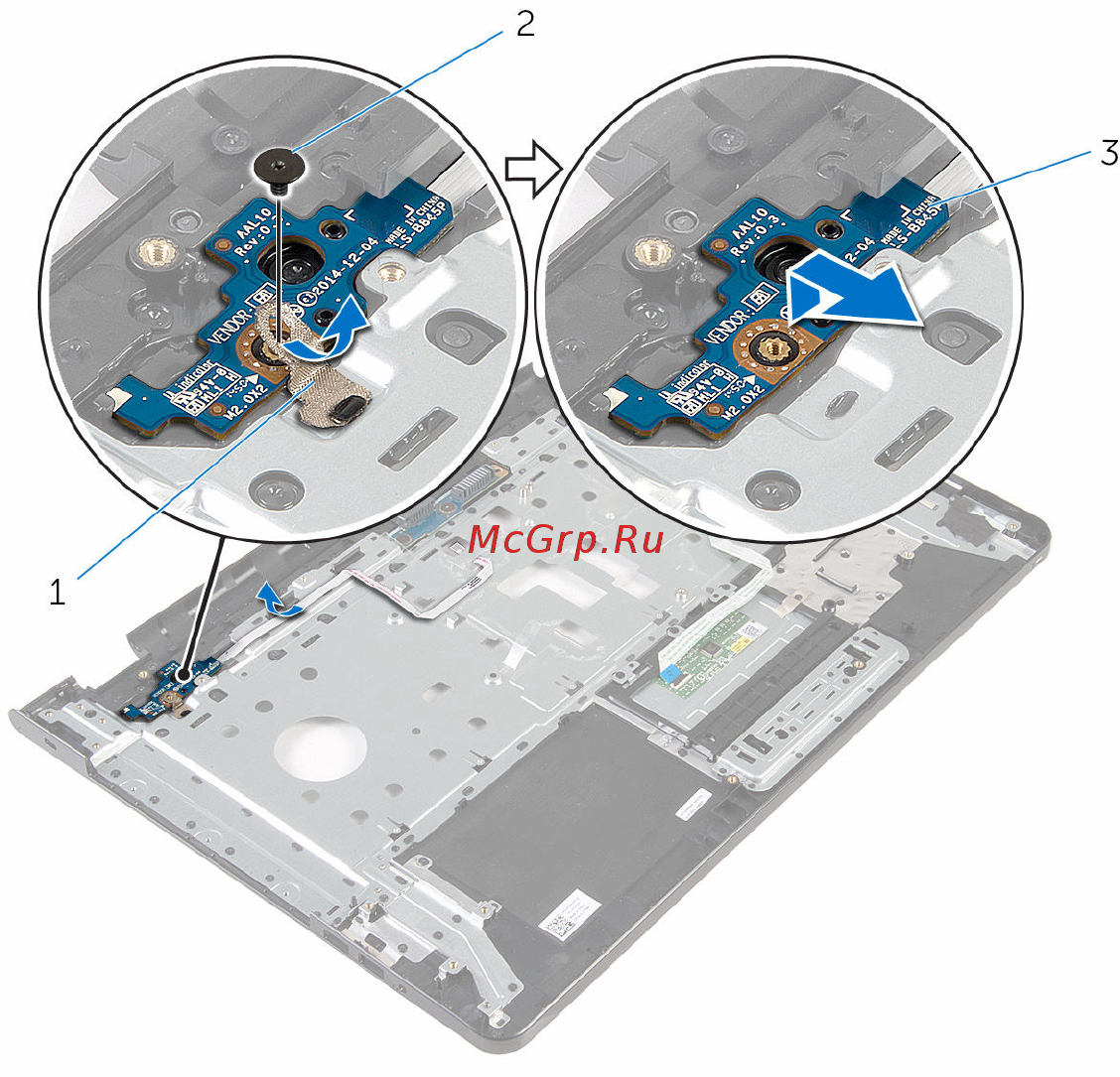

1 лента 2 винт
3 плату кнопки питания
86
