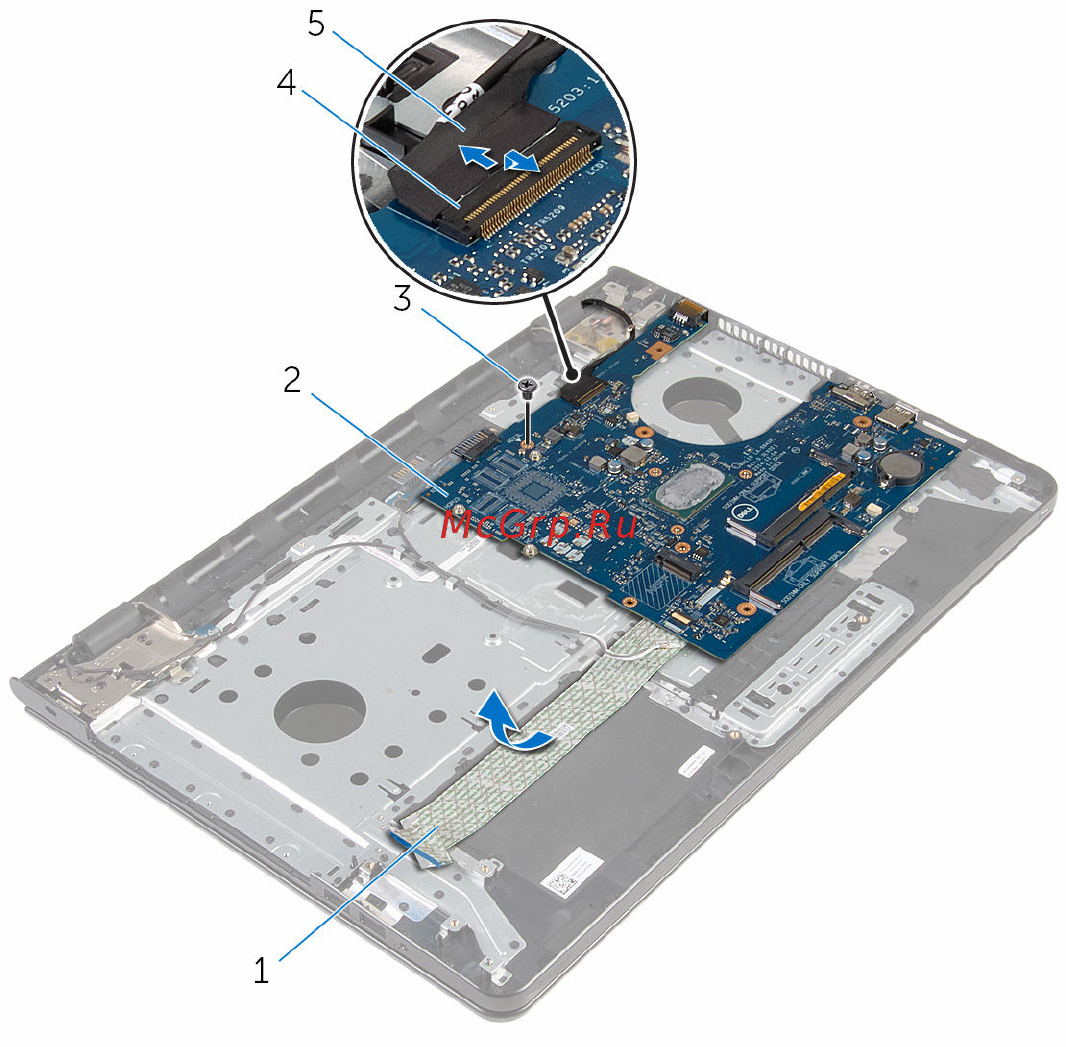

6 Снимитие кабель платы ввода-вывода с упора для рук в сборе.
1 кабель платы ввода-вывода 2 системная плата
3 винт 4 защелка разъема
5 кабель дисплея
7 Осторожно приподнимите системную плату от внутреннего края, чтобы
извлечь ее из разъема на упоре для рук в сборе.
