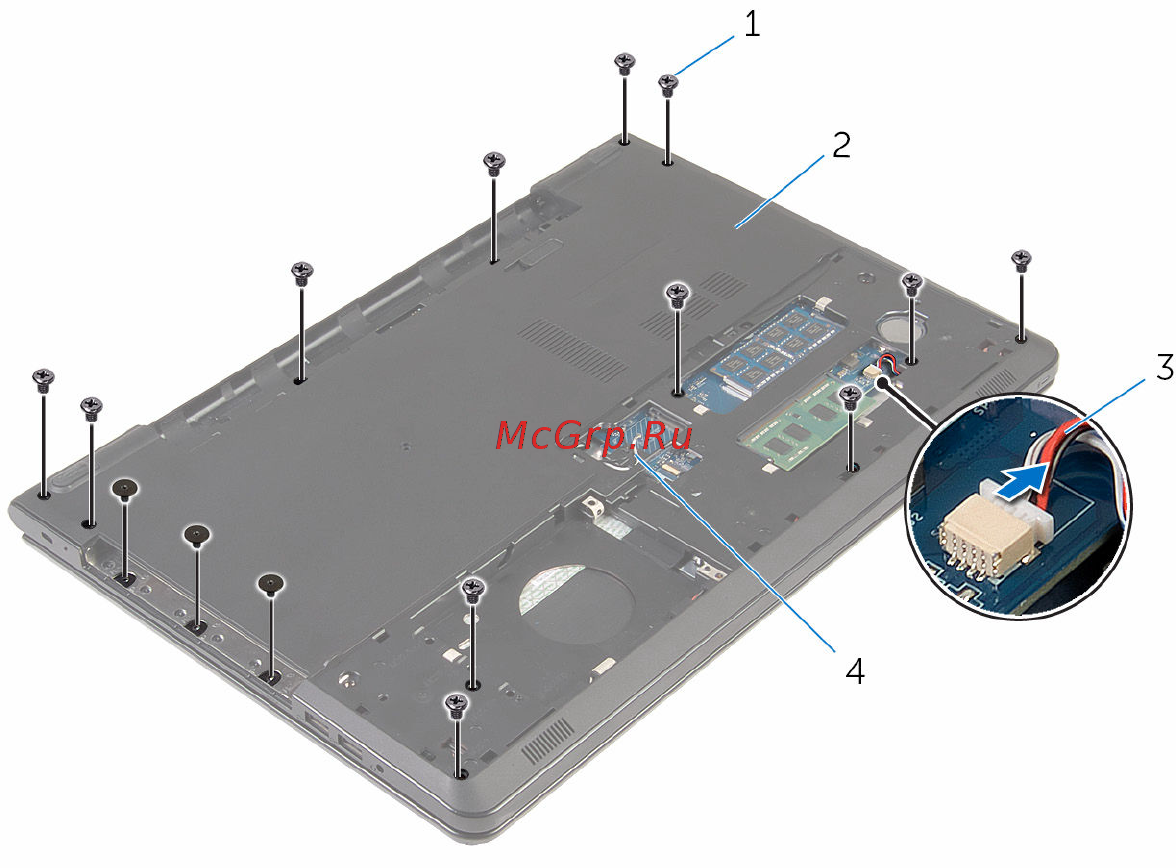

6 Выверните винты, которыми основание компьютера крепится к упору для
рук в сборе.
1 винты (15) 2 основание компьютера
3 кабель динамика 4 антенные кабели (2)
46
