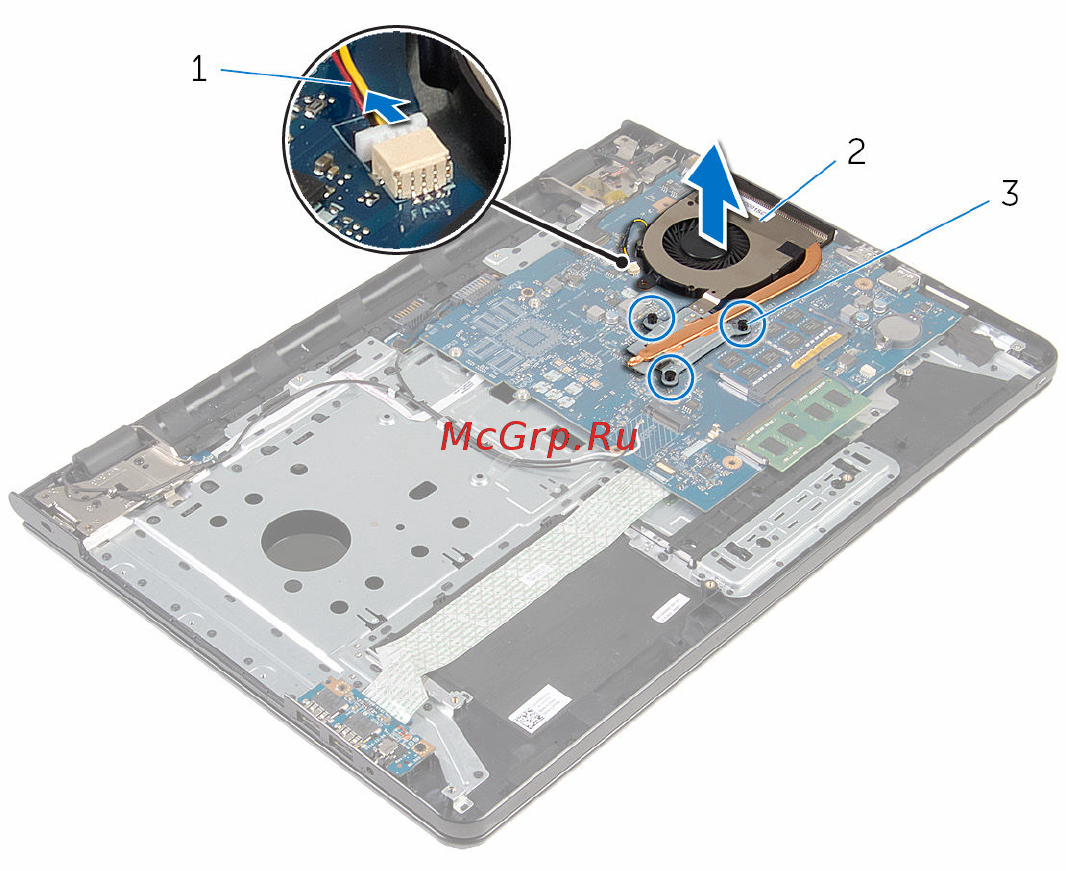

4 Снимите радиатор в сборе с системной платы.
1 кабель вентилятора 2 радиатор в сборе
3 невыпадающие винты (3)
62
