3 Снимите ленту, при помощи которой разъем адаптера питания крепится к
упору для рук в сборе.
4 Снимите порт адаптера питания вместе с кабелем с упора для рук в сборе.

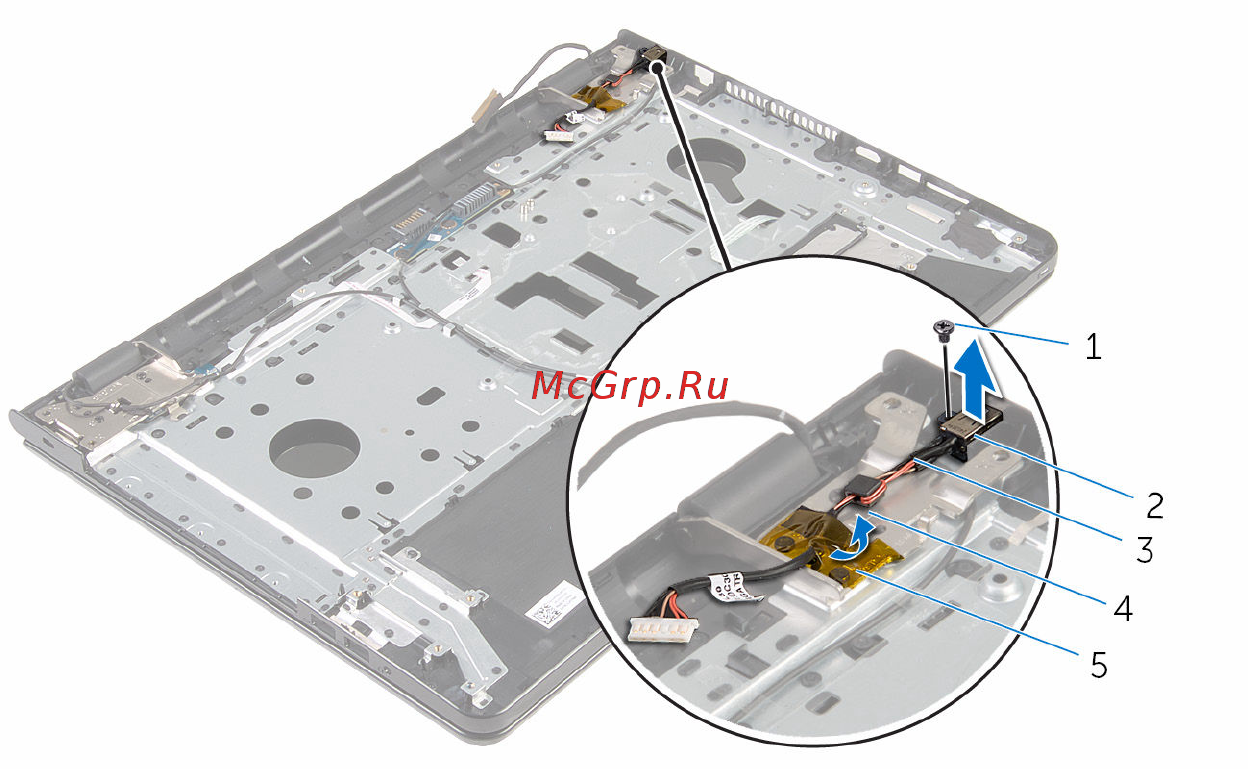

1 винт 2 порт адаптера питания
3 кабель порта адаптера
питания
4 направляющие желобки
5 лента
77
