25

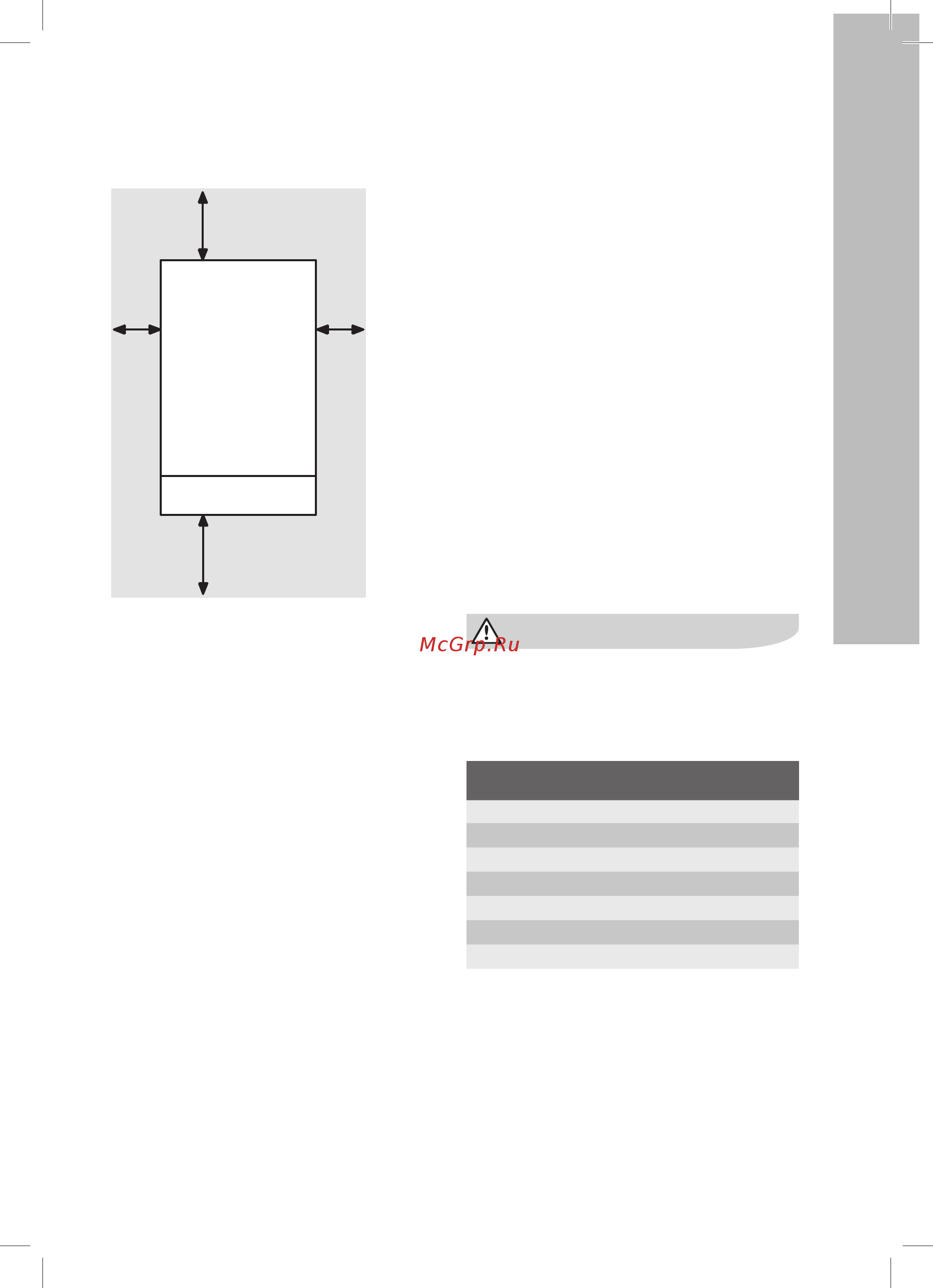

ное пространство (Рисунок 5.1);
25 25
250
200
Все значения приведены в мм
Рисунок 5.1
• оставить 6 см свободного пространства пе-
ред котлом в случае его установки в шкафу,
панели, нише;
• если котел устанавливается на место пре-
дыдущего, тщательно промыть и очистить
место установки;
Присоединение гидравлических систем
Перед подсоединением котла к системам ото-
пления и горячего (холодного) водоснабжения
обязательно их промойте для устранения
загрязнений (особенно жиров и масел), частиц
ржавчины, окалин, пакли, строительного
мусора и других загрязнений, попавших из
радиаторов и трубопроводов, которые могут
повредить насос, теплообменник котла и/или
его датчики.
• Рекомендуется подключение котла к тру-
бопроводам системы отопления и системы
ГВС с помощью запорных кранов через
накидные гайки, что позволит в дальнейшем
производить сложные операции по техни-
ческому обслуживанию без слива воды из
системы отопления.
• Для предотвращения попадания в котел
в процессе эксплуатации загрязнений из
систем отопления и холодного водоснаб-
жения (частиц ржавчины, окалин и других
загрязнений) необходимо устанавливать
дополнительные механические фильтры
перед котлом.
Установка в старых и/или реконструируе-
мых системах отопления
Давление и напор в системе отопления должны
соответствовать техническим требованиям котла.
Система отопления не должна содержать ржав-
чины и/или грязи. В ней не должно быть протечек.
В процессе заполнения системы отопления
или ее долива должны использоваться устрой-
ства очистки воды.
Наполнение системы отопления
Перед включением котла необходимо
заполнить систему отопления теплоноси-
телем. В качестве теплоносителя необхо-
димо использовать подготовленную воду.
Требования к воде, используемой в качестве
теплоносителя
PH 7-11
Электропроводность <200
SO
4
2-
, ppm <500
Cl
-
, ppm <50
Содержание железа, мг/л 0,6
Жесткость, мг-экв/л, РН<8,5 3
Растворенный кислород, мг/кг <0,1
• В случае установки котла в помещениях, в
которых комнатная температура может опу-
ститься ниже 0 °C, рекомендуется принять не-
обходимые меры для того, чтобы не повредить
котел.
• Не добавляйте в воду системы отопления
средства защиты от замерзания и анти-
