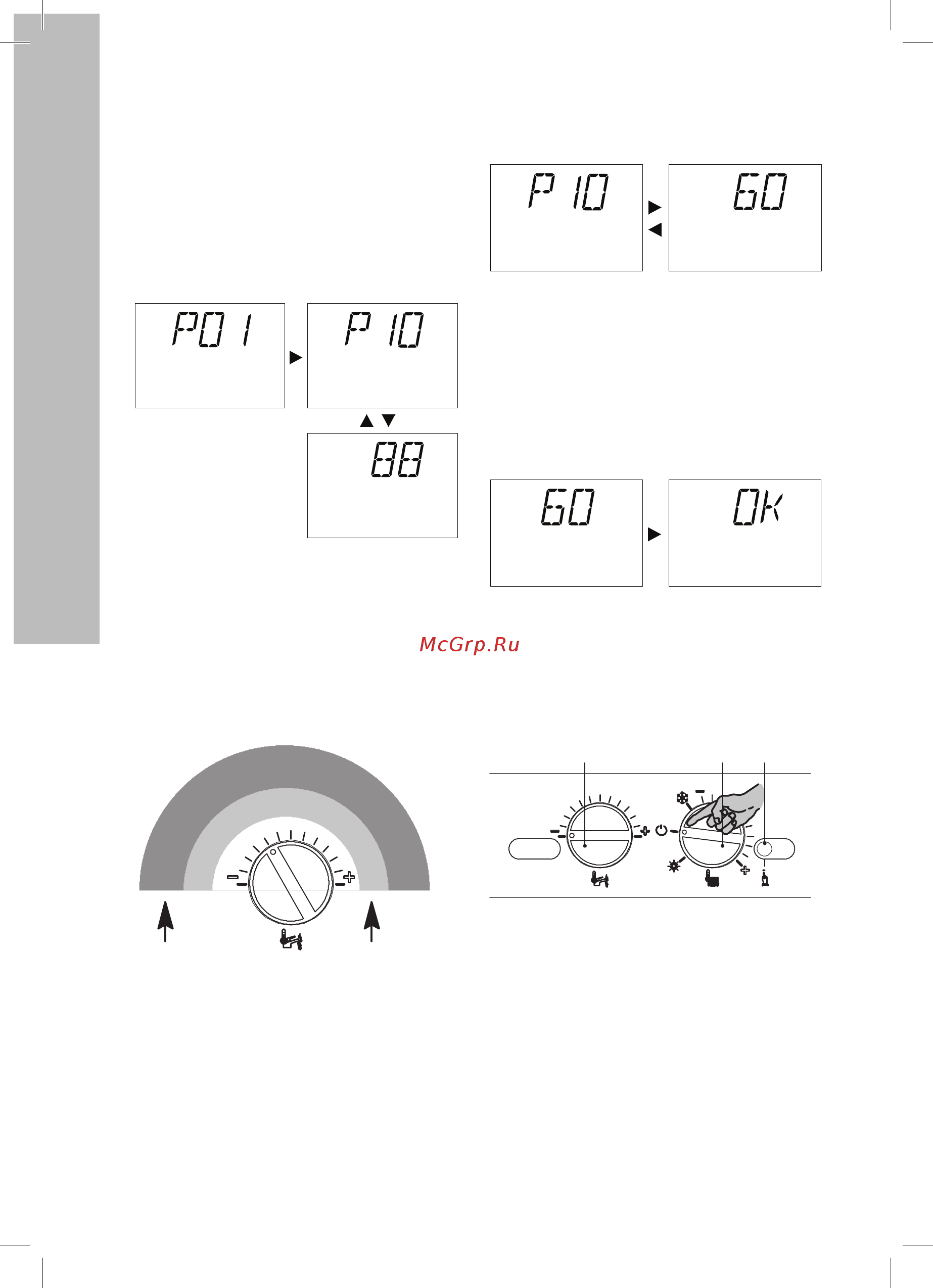

40 electrolux
• Нажмите кнопку сброса 5 (Рисунок 5.42 ) и про-
листайте параметры до P10, предназначенного
для настройки частоты повторного включения
котла. На ЖК-дисплее последовательно ото-
бразятся следующие символы (параметр P10
будет загораться поочередно с 88).
Рисунок 5.45
• Чтобы изменить настройку, поверните регу-
лятор температуры воды горячего водоснаб-
жения 3 (
Рисунок 5.42
) и установите его на
выбранное время (см.
Рисунок 5.46
: регуля-
тор установлен на повторное включение че-
рез каждые 3 минуты).
0
4½
1½
3
7½
8½
00
44
88
132
176
255
220
6
Минуты
Значения ЖК-дисплея
Рисунок 5.46
Шаг настройки регулятора 3 (Рисунок 5.46) соответству-
ет отображаемому на ЖК-дисплее значению 44 (90 се-
кунд). Это значение можно установить на максимум 255
(8 с половиной минут). На ЖК-дисплее при этом будут
поочередно загораться P10 и 60.
Рисунок 5.47
• Через 5 секунд после настройки желаемо-
го значения частоты повторного включения
котла на ЖК-дисплее появится надпись «OK»
в подтверждение того, что автоматическое
сохранение установленного значения про-
шло успешно.
Рисунок 5.48
• Чтобы выйти из режима программирования,
установите переключатель функций / регуля-
тор температуры 4 так, как показано на ри-
сунке (см.
Рисунок 5.49
).
3 4 5
Рисунок 5.49
