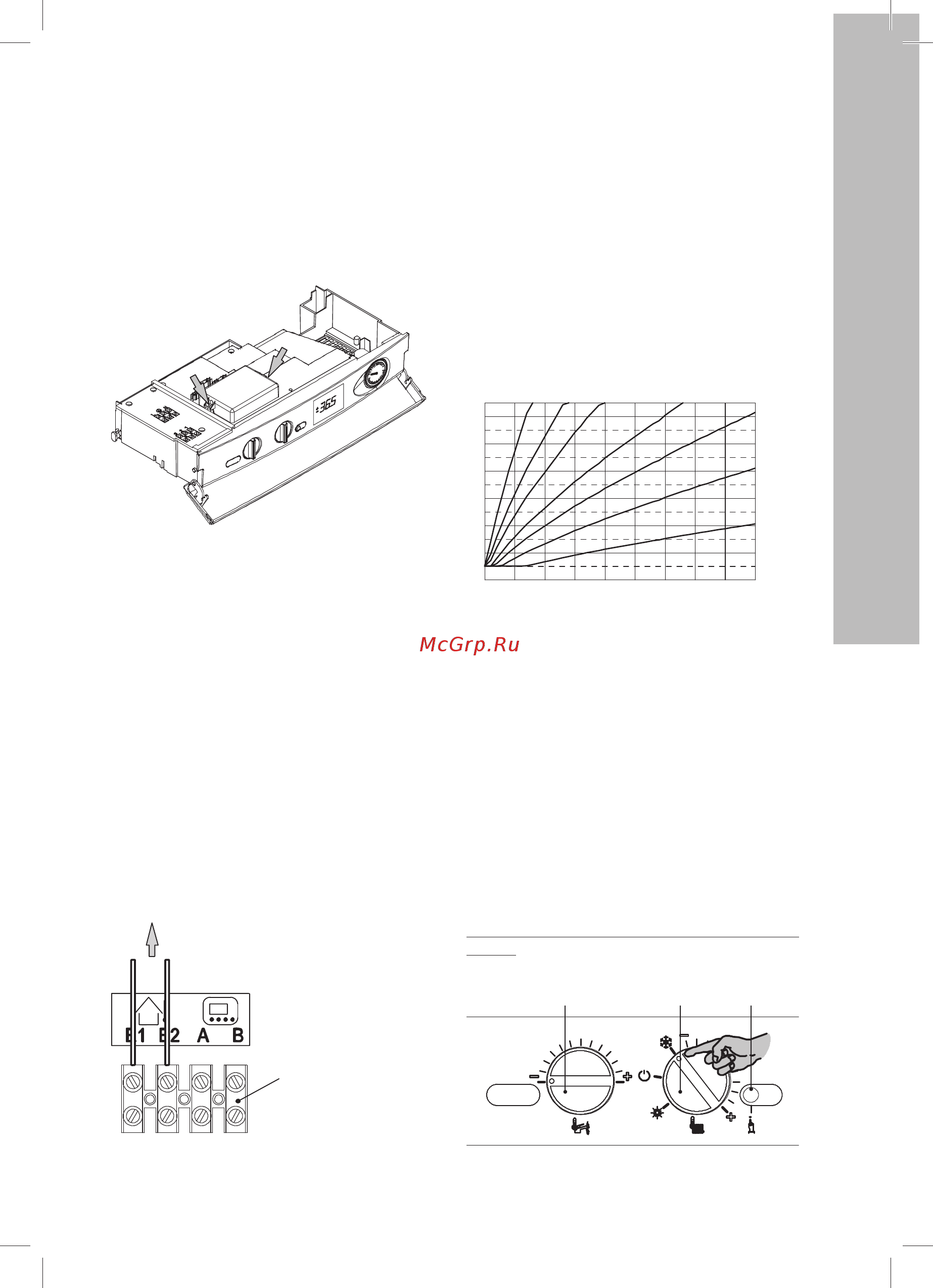

![Electrolux quantum 24fi [35/64] Электрическое подключение внеш него датчика к котлу](/views2/1218294/page35/bg23.png)
35
или стенах, подверженных образованию
плесени;
• датчик не находился в непосредственной
близости от вентиляторов, выпускных
патрубков или дымоотводов.
5.11 Электрическое подключение внеш-
него датчика к котлу
Рисунок 5.24
Для подключения внешнего датчика к котлу не-
обходимо использовать провода сечением не
менее 0,50 мм2.
•
Низковольтные провода для подключенияв-
нешнего датчика должны быть проложены
в лотках, отличных от лотков, содержащих
сетевые провода (2.4 В). Максимальная
длина проводов не должна превышать 20
метров.
•
Открутите два винта (см Рисунок 5.24) и
откройте крышку клеммной колодки внешне-
го датчика и выносной панели управления.
•
Вставьте в зажимы E1 и E2 клеммной колод-
ки два провода (см. Рисунок 5.25).
К ВНЕШНЕМУ ДАТЧИКУ
Клеммная
колодка внешнего
датчика и выносной
панели управления
Рисунок 5.25
Вставьте эти же два провода в зажимы внеш-
него датчика.
5.12 Настройка коэффициента К внеш-
него датчика
В котле установлено нулевое значение коэф-
фициента K на случай работы без внешнего
датчика.
Внешняя температура °C
20
20 15 10 5 0 -5 -10 -15 -20 -25
30
40
50
60
70
80
Температура нагнетания °C
K=6 K=4 K=3 K=2
K=1,5
K=1
K=0,5
Рисунок 5.26
Коэффициент K — это параметр, который
повышает или понижает температуру на нагне-
тании отопления в зависимости от изменения
внешней температуры.
При подключении внешнего датчика с целью
оптимизации температуры отопления данный
параметр необходимо настроить с учетом про-
изводительности системы (Рисунок 5.26).
Например, чтобы обеспечить в системе ото-
пления температуру нагнетания, равную 60
°C, когда внешняя температура равна -5 °C,
необходимо установить коэффициент K на 1,5
(пунктирная линия, см. Рисунок 5.26).
Последовательность настройки коэффици-
ента K
3 4 5
